嵌入式面板安装拨片式门锁结构设计

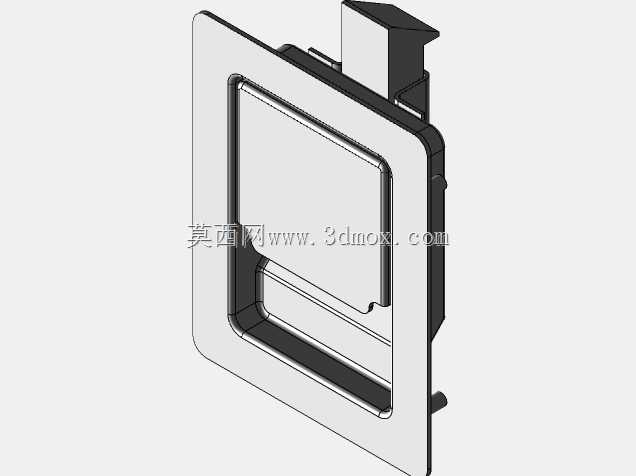

　　这类嵌入式拨片门锁主要应用在各类工业控制柜、设备检修门、户外箱体、仪器仪表舱门的启闭锁紧场景，在需要保证面板外观平整、无外凸磕碰风险的安装场合适配性极强，日常运维中操作人员无需额外辅助工具，仅通过拨片操作即可完成门体的开启与锁闭，相比外露式锁具能有效避免运输、设备排布过程中的剐蹭损坏，也能减少无关人员误触开启的概率。从结构设计逻辑来看，整体采用方形面板嵌入安装的思路，锁体主体完全沉入安装面板预留的开孔内部，仅保留操作拨片的活动区域与面板齐平，安装时从面板正面放入锁体，通过背部的卡扣或者紧固件完成固定，不需要在面板外侧做额外的凸起结构，能适配1.2mm到3mm厚度范围的金属门板、复合板材门板安装场景，安装开孔为规则方形，加工时仅需按照给定边界尺寸冲切或者铣削出对应方孔即可，不需要额外加工复杂的异形避让位，现场安装的容错空间较高。

　　锁具的锁紧功能通过背部随拨片联动的锁舌实现，拨片转动时带动锁舌做直线或者旋转运动，卡入门框对应的锁止位完成锁紧，锁舌的伸出长度可根据门框的搭接量做小幅调整，能适配不同搭接间隙的门体安装需求，拨片的操作行程经过合理设计，转动角度控制在90度范围内即可完成全开至全锁的状态切换，操作时的阻尼感适中，既不会因为过于松动导致锁止不可靠，也不会因为阻尼过大造成操作费力。外形设计上，面板边缘做了小尺寸的倒角处理，嵌入安装后与门板表面的过渡平滑，不会出现尖锐的边角划伤操作人员的情况，拨片的握持区域做了内凹的让位空间，方便操作人员指尖伸入拨动拨片，即使佩戴薄型劳保手套也能顺利完成操作，不会出现打滑的问题。

　　锁体内部的联动结构做了简化设计，没有多余的冗余传动部件，长期使用下的故障概率更低，活动部件之间的配合间隙经过合理校核，在存在一定粉尘、轻微凝露的工业环境下也能顺畅动作，不会轻易出现卡滞的情况。安装边界方面，锁体背部的结构做了紧凑化布局，伸入箱体内部的深度控制在较小范围内，不会占用箱体内过多的布线或者元件安装空间，对于内部元件排布紧凑的小型控制箱、仪表舱来说十分友好，不需要为了避让锁体特意调整内部元件的安装位置。

　　在实际选型应用中，这类锁具常被用在通讯基站箱体、户外检测设备舱、生产线小型控制柜门、机床附属操作箱门等位置，相比传统的旋转式把手锁，它的外凸尺寸为零，在设备需要并排紧密安装、或者需要经常经过狭窄通道的场景下，不会因为锁具外凸造成通行阻碍或者设备碰撞，同时平整的面板外观也能提升设备整体的视觉整洁度。设计建模过程中，需要重点关注拨片与面板让位槽的配合间隙，既要保证拨片转动顺畅，也要控制间隙大小避免过大的缝隙进入过多粉尘，同时锁舌的运动行程需要与拨片的转动角度精准匹配，保证在拨片转动到锁止位置时锁舌能完全伸出到位，拨片转动到开启位置时锁舌能完全缩回，不会出现锁舌刮蹭门框的情况，另外安装卡扣的弹性变形量也需要经过校核，保证安装时能顺利卡入面板开孔，安装完成后不会出现松脱晃动的问题。
