帆船用不锈钢五辐式操控方向盘结构

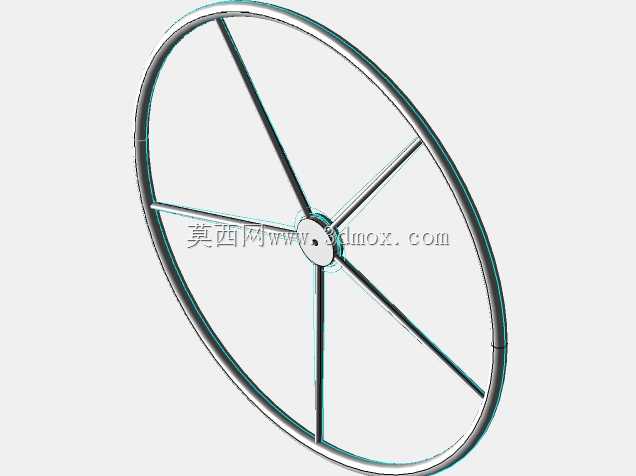

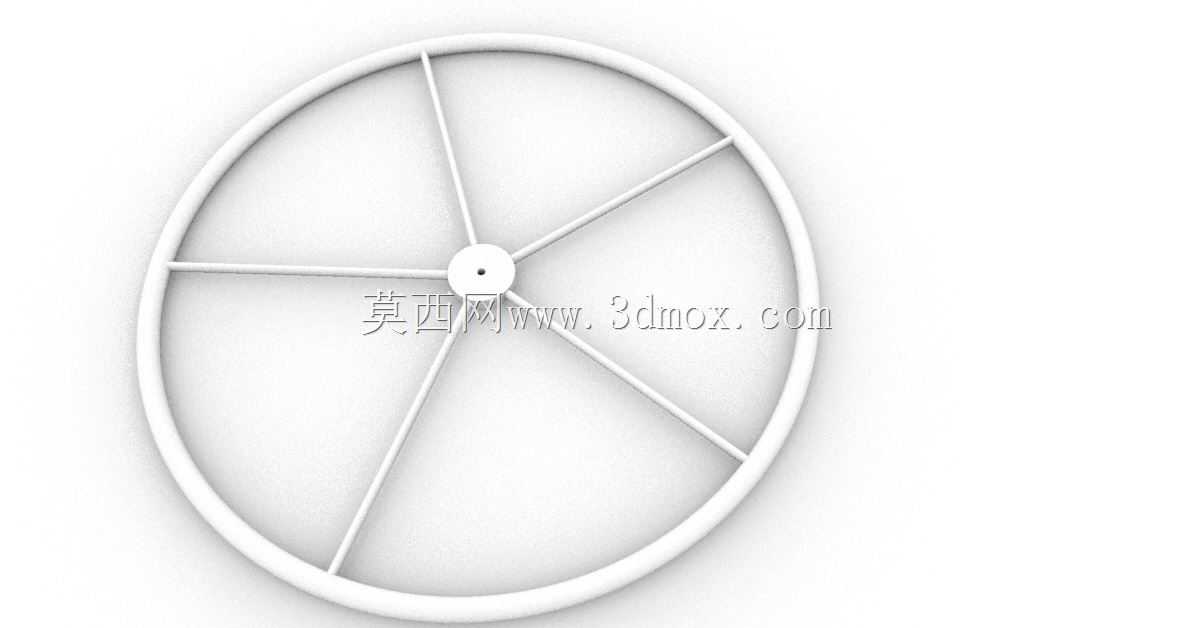

　　这款船用不锈钢方向盘，主要适配中小型帆船、休闲游艇的舵机操控系统，安装在驾驶舱舵机输出轴端，作为航行过程中航向调整的直接操控部件，替代传统木质舵轮易腐蚀、易变形的缺陷，适配沿海高盐雾、高湿度的使用环境。从结构设计来看，采用五辐式轮辐布局，区别于常见的三辐、六辐结构，五根等角度分布的不锈钢轮辐连接中心轮毂与外圈轮缘，在保证整体结构刚度的同时，减少了轮辐对驾驶人员视线的遮挡，航行过程中可以透过轮辐间隙清晰观察前方甲板与海面状况，避免操控时的视线盲区。中心轮毂位置设计有标准的锥面配合孔与键槽结构，能够直接匹配主流船用液压舵机、机械舵机的输出轴，安装时通过端面锁紧螺母即可完成固定，不需要额外加工转接法兰，适配性覆盖多数民用休闲船舶的舵机安装接口，安装边界上，轮毂端面预留有3mm的垫片调整间隙，可以根据驾驶台面板的厚度差异，调整安装深度，保证轮面与驾驶台表面保持120mm左右的安全操作距离，避免转向过程中轮缘剐蹭驾驶台表面的仪表或操控按钮。

　　外圈轮缘采用圆截面不锈钢弯制成型，截面直径22mm，符合成年人手掌抓握的人机工程尺寸，表面做哑光拉丝处理，即使手部沾有海水、防滑蜡，也能保持足够的摩擦阻力，不会出现打舵时打滑的问题，轮缘整体做满焊抛光处理，所有焊缝位置打磨至与母材齐平，没有尖锐棱角，长时间操舵也不会磨损手部防护手套。材质选用316L不锈钢，相比普通304不锈钢，抗氯离子腐蚀能力提升40%以上，长期暴露在海洋盐雾环境中不会出现点蚀、锈斑问题，不需要频繁做表面防腐维护，日常使用仅需用淡水冲洗表面盐分即可。

　　设计过程中通过有限元仿真做了载荷校核，在单侧轮缘施加1500N的瞬时冲击力（对应航行中突发浪涌冲击舵叶带来的反向扭矩），轮辐最大变形量控制在0.8mm以内，不会出现结构永久变形，保证极端海况下操控的可靠性。轮辐采用空心不锈钢管焊接结构，在保证结构强度的前提下，整体重量控制在2.1kg，相比同尺寸实心铸钢舵轮减重60%以上，降低舵机输出端的静态载荷，减少舵机转动过程中的惯性阻力，小舵量调整时操控手感更轻盈，长时间航向保持操作也不会增加驾驶人员的手部疲劳。

　　实际应用场景中，除了帆船、休闲游艇，也可以适配小型内河观光船、执法艇的舵机操控系统，安装时不需要对原有舵机结构做改造，直接替换原有老旧舵轮即可完成升级，轮体整体没有易损部件，不锈钢材质的使用寿命可以覆盖船舶全服役周期，不需要中途更换轮体构件。结构细节上，每根轮辐与轮毂、轮缘的连接位置都做了圆弧过渡处理，避免应力集中，焊接位置采用氩弧焊满焊后做钝化处理，消除焊接应力的同时，提升焊缝位置的抗腐蚀能力，不会出现焊缝位置先锈蚀的问题。轮体整体做动平衡校正，高速打舵过程中不会出现偏心抖动，保证舵角反馈的精准度，配合舵机的角度传感器，可以实现舵角的精准控制，在狭窄航道进出港、靠离泊操作时，小角度舵量调整的反馈更直接，不会因为轮体变形出现舵角虚位。
