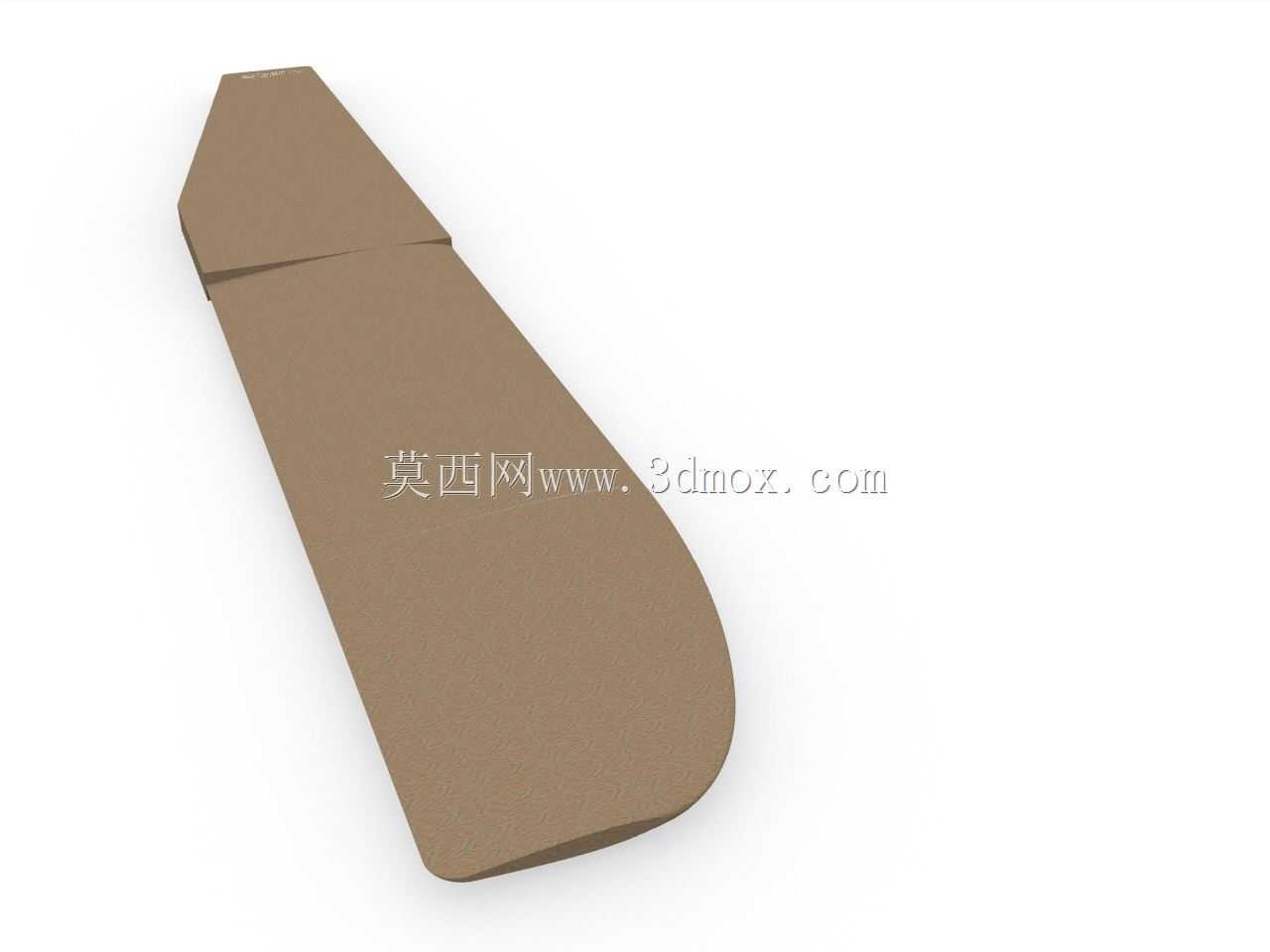

双体船专用匕首板船体结构设计

　　在中小型双体游艇以及高速双体作业船的船体结构设计中，船首区域的匕首板是兼顾破浪性能、结构强度与航行稳定性的关键部件，很多刚接触船舶结构设计的工程师容易把它和普通单体船的首柱结构混淆，实际上二者的受力逻辑、安装边界以及功能侧重存在本质区别。从实际航行场景来看，双体船的两个片体在迎浪航行时，片体首端会同时遭遇波浪拍击，普通平直首结构在高海况下容易出现首端上浪、片体受力不均导致的横摇加剧问题，而匕首板作为从片体首端下方向前延伸的尖锐结构，首先承担的是破浪分流的作用——它的楔形截面可以在接触波浪的瞬间将来流向片体两侧以及船底方向导流，减少波浪直接拍击首端甲板的概率，这对于航速超过20节的高速双体游艇来说，能大幅降低首端上浪带来的航行阻力与结构冲击。从设计思路层面展开，这款匕首板的外形轮廓采用了变曲率流线设计，并非简单的等厚楔形板：靠近片体连接的根部区域厚度最大，沿着向前延伸的方向厚度逐渐收窄，最前端的刃口位置做了小圆弧过渡处理，既保证了破浪的尖锐度，也避免了刃口过薄在靠泊或者遭遇漂浮杂物撞击时出现结构变形。很多新手建模时容易忽略匕首板与片体首柱的连接过渡区域，实际上这个位置是应力集中的高发区，这款结构在根部设计了渐变的圆弧过渡段，和片体外板的曲面做G2连续衔接，既减少了航行时的紊流产生，也能将波浪拍击的载荷均匀传递到片体的首端肋骨结构上，避免局部应力过大导致的焊缝开裂问题。

　　关于安装边界，这款匕首板的上边缘与片体首端的首封板底部齐平，下边缘延伸至设计水线以下300mm位置，纵向伸出片体首端的长度为片体宽度的0.15倍，这个尺寸比例是经过多轮水池试验验证的：伸出长度过短会导致破浪效果不足，伸出过长则会增加不必要的航行阻力，甚至在船舶靠泊触碰码头时容易出现结构断裂。在实际功能特性上，除了核心的破浪减阻作用，匕首板还能在船舶小角度转向时提供额外的航向稳定性，它的纵向延伸结构相当于在船首位置增加了一个小型的稳定鳍，减少双体船在高速航行时容易出现的首摇现象，尤其是在侧风航行工况下，这种结构带来的航向稳定性提升会更加明显，能有效降低舵机的修正频次，减少驾驶人员的操作负荷。

　　从结构设计的细节来看，匕首板的内部并非实心结构，而是采用了和片体一致的夹芯复合结构——对于玻璃钢材质的游艇来说，内部采用PVC泡沫夹芯，内外层铺设多层双向玻璃纤维布，在保证结构强度的前提下尽可能降低自身重量，避免首端重量过大导致的船舶纵倾问题；如果是铝合金材质的高速作业船，匕首板则采用带内部加强筋的空心薄壁结构，加强筋沿着纵向水流方向布置，既提升了整体抗扭刚度，也不会额外增加航行阻力。很多工程师在建模时容易忽略匕首板与船底防污漆区域的衔接，实际上这个位置的线型流畅度直接影响船舶的低速航行阻力，这款结构在匕首板与船底板的衔接处做了平滑的倒角过渡，没有出现折线或者台阶结构，避免航行时在这个位置产生涡流拖阻。

　　另外在实际使用场景中，匕首板还能在船舶遭遇水面小型漂浮杂物时起到一定的排开作用，尖锐的前端可以将漂浮的缆绳、浮木等杂物导向片体两侧，避免这些杂物卷入船底的螺旋桨或者喷水推进器，降低推进系统故障的概率。在安装匹配上，这款匕首板的连接法兰完全贴合双体船片体首端的安装面，法兰上的连接孔位采用等间距布置，和首端肋骨上的预埋螺母位置一一对应，安装时不需要额外对片体结构进行裁切修改，能直接适配同系列20-30米级双体游艇的片体结构，大幅降低现场安装的施工难度。从受力角度分析，匕首板在航行中承受的载荷主要分为三类：一是迎浪航行时波浪的正向拍击载荷，二是转向时侧向水流的冲击载荷，三是靠泊时可能出现的碰撞挤压载荷，因此在结构设计时，除了外形曲面的流线型处理，内部的加强筋布局也做了针对性优化：纵向加强筋主要承受正向拍击载荷，横向加强筋则用来提升侧向抗冲击能力，根部区域的加强筋密度是前端区域的1.5倍，匹配不同位置的受力大小，做到结构重量与强度的最优平衡。很多人会觉得匕首板只是一个附加的小型结构件，实际上它的线型设计直接影响整船的快速性指标，在同型船的对比测试中，加装优化后匕首板的双体船，在30节航速下的阻力比采用平直首结构的同型船降低7%左右，在高海况下的首端上浪量减少40%以上，对于提升船舶的航行舒适性与燃油经济性都有明显作用。在建模过程中，这款结构的曲面构建完全遵循船舶线型的光顺性要求，所有曲面的曲率变化连续，没有出现局部凹陷或者凸起，保证后续生产时模具加工的可行性，不会出现脱模困难或者曲面褶皱的问题，同时安装面的平面度公差控制在1mm以内，保证安装时和片体结构的贴合度，避免出现安装间隙导致的应力集中问题。
