船用快拆钩SeaCatch TR10结构设计

这款快拆钩的结构设计完全围绕船舶系泊、拖带作业的高频快拆需求展开，在近海作业渔船、港作拖轮、工程作业船的甲板索具系统中，这类快拆构件是保障作业效率与操作安全的核心部件之一。日常作业场景里，船员需要在带缆、拖带切换、应急解脱等工况下快速完成索具的脱开操作，尤其是在风浪天气下，甲板作业人员无法长时间停留操作，快拆钩的触发可靠性、操作便捷性直接决定作业效率甚至人员安全。

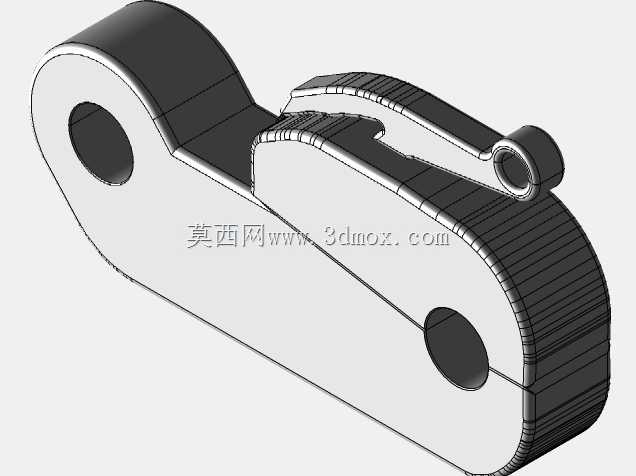

从功能特性来看，这款构件采用杠杆式触发锁止结构，主体承力臂采用一体化铣削成型的结构逻辑，避免了多部件拼接带来的应力集中问题，两个铰接安装孔分别对应固定端与索具连接端，锁止舌片采用内置扭簧提供复位预紧力，触发端的小直径铰接轴连接操作拨杆，仅需要施加较小的扳动力即可克服锁止面的静摩擦力完成脱开动作，正常承力状态下锁止舌片与承力臂的贴合面采用12度斜角设计，具备自锁特性，即便在索具承受交变冲击载荷的工况下，也不会出现意外脱开的情况。

设计过程中首先明确了安装边界的约束条件：固定端铰接孔的孔径适配船舶甲板常规的M20铰接销轴，孔中心到构件主体底部的安装间隙预留了15mm的操作空间，避免安装后与甲板基座出现运动干涉；索具连接端的铰接孔位置与锁止舌片的开合行程做了匹配，当锁止舌片完全打开时，连接端的开口尺寸可以容纳直径18mm以下的卸扣、钢丝绳套环直接装入，不需要额外拆分构件。外形轮廓做了圆弧过渡处理，所有棱边都做了R2以上的倒角，一方面避免应力集中提升构件的疲劳寿命，另一方面也防止作业过程中尖锐棱边划伤船员的防护服或者缆绳表层。

从结构受力的角度考量，主体承力臂的截面采用变厚度设计，在两个铰接孔之间的主承力段厚度最大，向触发端逐渐收薄，在保证10吨额定工作载荷下结构安全系数不低于4倍的前提下，尽可能降低构件自身重量，降低船员单人操作的负重负担。锁止舌片的接触面做了局部淬火硬化处理，硬度达到HRC42-48，避免长期使用过程中接触面出现压痕凹陷导致锁止卡滞，扭簧的安装槽做了沉孔设计，扭簧完全嵌入主体结构内部，不会在作业过程中被缆绳、外物勾挂导致弹簧脱出失效。

实际作业中，这类快拆钩常被用于拖缆的快速解脱、救生艇筏的快速释放、货物吊装的临时挂钩等场景，相比传统的卸扣结构，不需要反复拧动销轴，仅需要单手扳动触发拨杆即可完成脱开，在应急工况下甚至可以借助长杆远距离拨动触发端完成操作，不需要人员近距离靠近受力的索具，大幅降低了索具断裂回弹伤人的风险。设计时也考虑了维护便利性，所有铰接轴都采用卡簧限位，不需要专用工具即可完成拆解，日常维护仅需要在铰接位置涂抹少量船用润滑脂即可，即便在高盐雾的海洋环境下出现锈蚀，也可以快速拆解更换销轴或者弹簧部件，不需要整体报废替换。

安装尺寸的匹配上，构件整体的开合运动轨迹做了运动仿真验证，锁止舌片从闭合到完全打开的全过程中，所有运动部件都不会超出主体轮廓的投影范围，安装时只需要保证固定端基座的铰接面与构件侧面平行，预留出3mm的侧向间隙即可，不需要额外调整安装角度，索具连接端的挂点位置在锁止状态下与固定端铰接孔的中心距为120mm，适配船舶上常规长度的系泊索具布置，不会出现挂点位置偏移导致索具受力角度异常的问题。
