悬挂式不锈钢起重导向滑轮结构设计

这款悬挂式滑轮主要面向轻载起重、线缆导向、户外吊装类场景设计，主体采用不锈钢材质加工，适配潮湿、有轻度腐蚀的户外作业环境，比如小型仓储货物吊运、户外露营装备升降、船舶甲板小型物件牵引、农业大棚拉索导向等场景都能适配，相比普通碳钢滑轮，不锈钢材质的抗锈蚀能力可以大幅降低户外长期使用的维护频次，避免锈迹卡滞转轮影响作业效率。

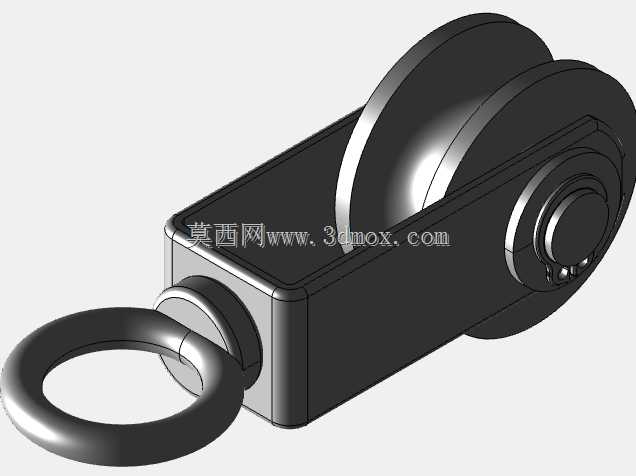

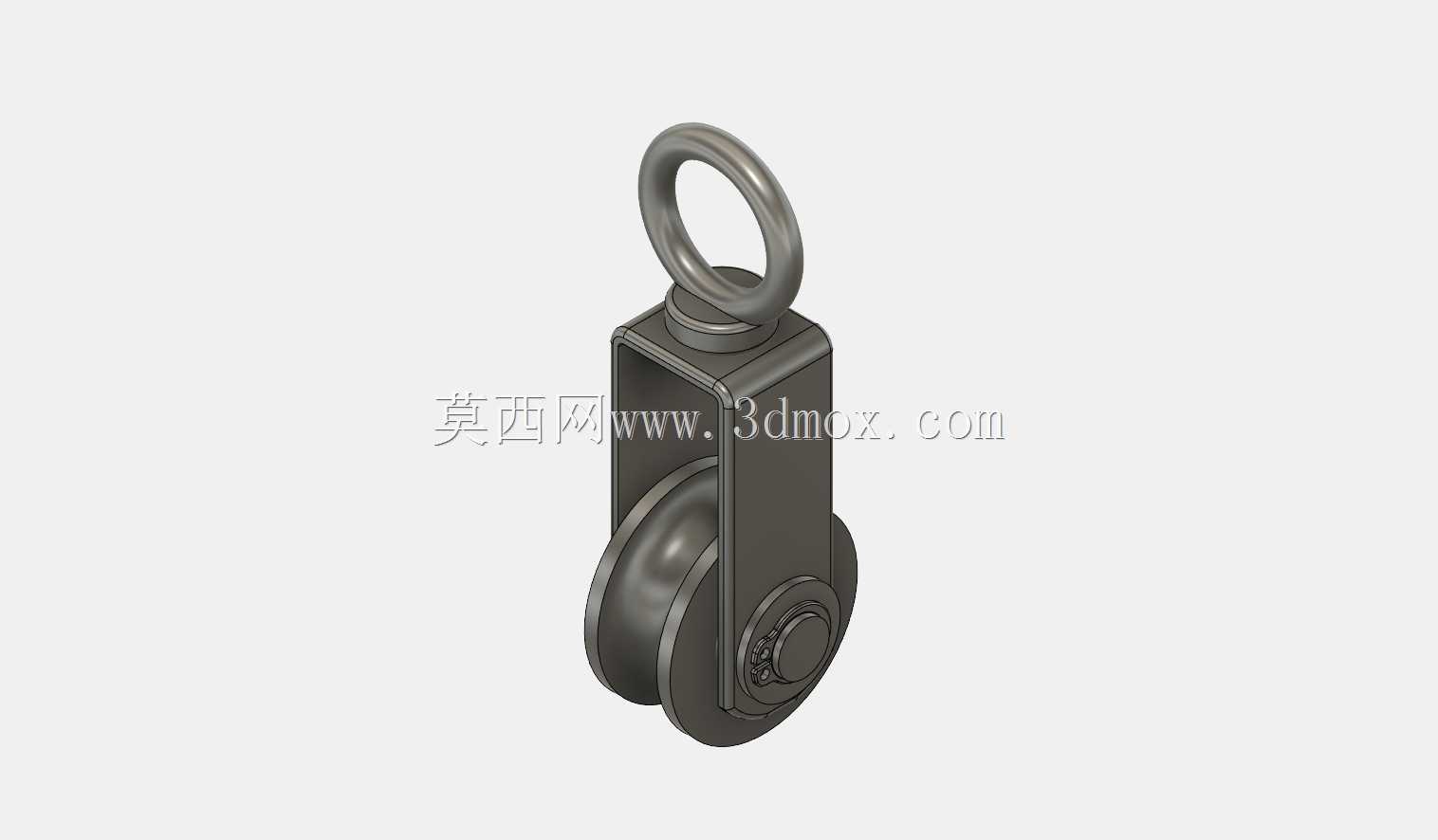

从结构设计逻辑来看，顶部采用一体式吊环结构，吊环与主体支架的连接部位做了回转间隙设计，允许吊环绕垂直轴线360度自由旋转，在牵引方向发生偏移时可以自动适配受力角度，避免支架受侧向扭矩导致变形，这一设计在非固定牵引路径的作业场景中实用性很强，比如户外斜向拉拽作业时，不需要额外调整吊点方向，滑轮可以自动跟随绳索方向转动，减少绳索与轮槽的侧向摩擦，延长绳索使用寿命。

转轮部分采用深槽圆弧设计，轮槽的曲率半径适配常见的8-12mm直径编织绳、钢丝绳，槽深足够避免绳索在受力时从轮槽脱出，轮体与中心轴之间采用滑动摩擦配合，轴端做了防松铆接结构，不需要额外加装紧固件，既减少了零件数量，也避免长期震动下紧固件松脱的风险，整体装配完成后轮体转动顺滑，无卡滞、无轴向窜动，额定承载范围内的静载、动载测试都能满足轻载作业的安全系数要求。

安装边界方面，顶部吊环的内孔直径适配常规的卸扣、吊钩连接尺寸，不需要额外定制连接配件，整体结构的外形轮廓紧凑，支架两侧的侧板做了圆弧倒角处理，没有尖锐棱角，避免安装、使用过程中划伤操作人员或者绳索。支架的侧板厚度经过受力校核，在额定载荷下不会发生张开变形，轮轴与侧板的连接采用过盈压装工艺，保证连接强度，避免长期受力后轴孔松动导致轮体偏移。

在实际选型使用时，需要注意这款滑轮属于轻载作业配件，不适用于大吨位起重场景，轮槽仅适配圆形截面的绳索，不适合扁平吊带使用，安装时需要保证吊点的承载能力大于滑轮额定载荷，作业前需要检查轮体转动是否顺畅，有没有杂物卡入轮槽与支架的间隙中。从建模角度来看，这款模型的所有配合尺寸都做了公差预留，装配间隙符合实际五金加工的精度要求，转轮与支架的间隙控制在合理范围，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大导致绳索卡入缝隙。

不同于市面上常见的夹板式滑轮，这款产品的支架采用一体化折弯成型结构，相比拼接式支架整体强度更高，没有焊接焊缝，避免了焊缝部位锈蚀或者开裂的风险，表面做了拉丝处理，既保留不锈钢的金属质感，也能减少表面污渍附着，日常清洁只需要简单擦拭即可。吊环与支架的连接部位做了加厚处理，接触端面做了光滑打磨，转动时摩擦力小，不会因为长期转动磨损接触面导致间隙变大。

针对户外使用场景，这款滑轮的所有零部件都采用同材质不锈钢加工，不会出现不同材质接触导致的电化学腐蚀问题，长期在海边、高湿度环境下使用也不会出现零件锈死无法转动的情况，相比镀锌碳钢滑轮，使用寿命可以提升数倍，虽然初期成本略高，但全生命周期的维护成本更低，适合长期固定安装在户外点位使用，比如庭院升降晾衣架、户外广告牌吊装、小型渔船的渔网牵引等场景都非常适配。

设计过程中也充分考虑了加工工艺性，所有零件都可以采用常规的钣金切割、车削、冲压工艺加工，不需要特殊的定制刀具或者复杂加工工序，适合批量生产，零件的通用化程度高，损坏后可以快速更换同规格配件，不需要整体报废。轮体的中心孔与轴的配合采用间隙配合，表面粗糙度控制在合理范围，既保证转动顺滑，也不会因为配合间隙过大产生晃动噪音。
