20英尺标准货运集装箱三维结构设计

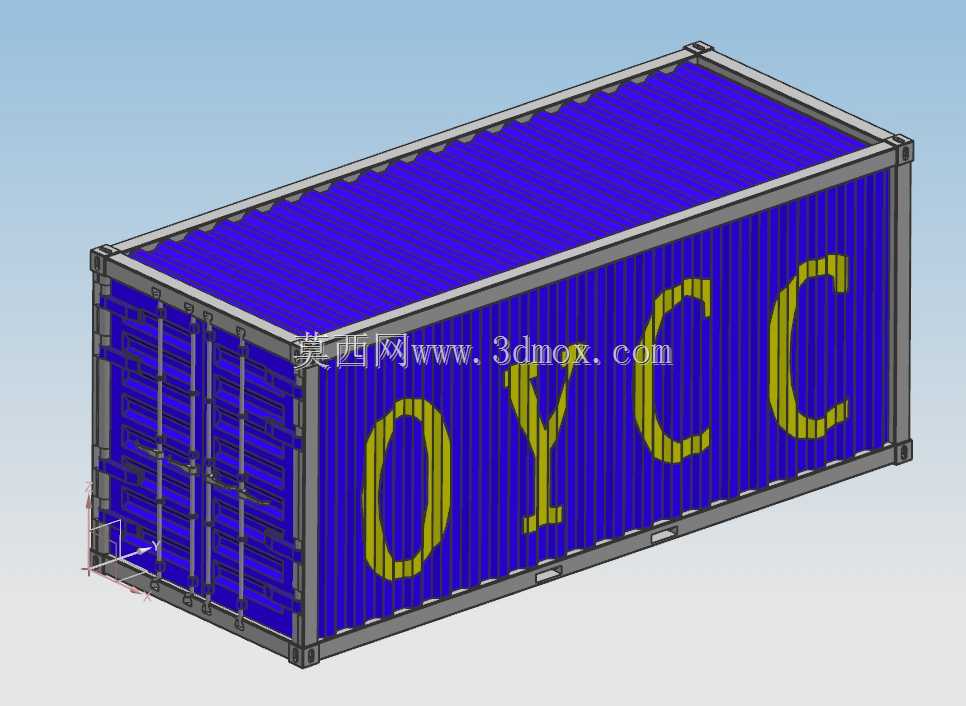

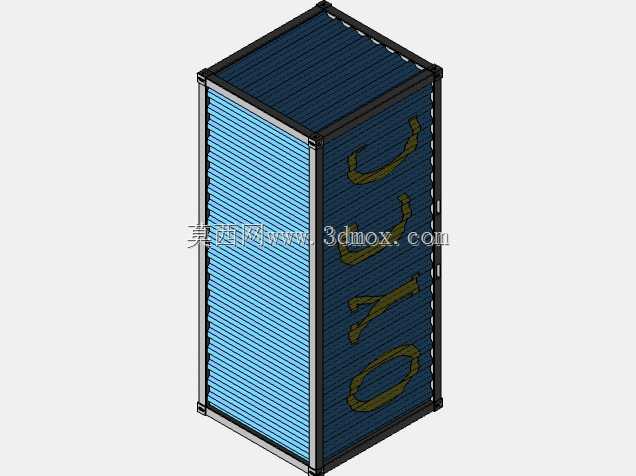

在跨境海运、铁路联运以及公路干线货运的场景里，20英尺标准集装箱是目前全球流通性最高的单元化载具，这套三维结构完整还原了实箱的所有装配细节，可直接用于物流场站的仿真推演、载具改造设计以及装卸作业的模拟验证。从实际使用场景来看，这类箱体既要承受远洋航行中堆码8层以上的纵向静载荷，也要适应铁路编组时的纵向冲击，还要满足公路运输时的固定绑扎要求，因此整个结构的受力设计完全围绕多式联运的复杂工况展开。

箱体主体采用波纹钢板焊接成型，侧壁的波纹结构并非单纯的造型设计，而是在不额外增加板材厚度的前提下，大幅提升侧壁的平面外刚度，避免堆码或者吊装时出现侧壁鼓曲变形，同时波纹的走向沿箱体高度方向布置，能更好地传递顶部堆码的垂直载荷，将力流顺畅传导至底部的底梁结构。端部门洞位置设置了双层加强门框，配合四扇对开的箱门结构，每扇箱门都配有独立的锁杆与锁座，锁杆的凸轮结构与门框上的锁扣完全匹配，关闭后可实现箱门与门框的紧密贴合，满足风雨密的使用要求，防止运输过程中雨水、沙尘侵入箱内损坏货物。

顶部结构采用整幅钢板冲压的顶板，沿箱体长度方向设置了多道纵向压筋，提升顶板的承重能力，避免人员在顶部进行绑扎作业时出现顶板凹陷，顶板与侧壁上沿的连接位置采用满焊工艺，配合顶部的顶角件形成完整的顶部受力框架。底部结构是整个箱体的核心承载部分，底架由两根沿长度方向布置的主纵梁、多根等间距排布的横梁以及铺设在横梁上的木地板组成，主纵梁采用特制的槽钢截面，两端与底角件牢固焊接，所有的堆码载荷、吊装载荷以及箱内货物的重量都通过底梁结构传递到四个角件上。

四个角位置的角件是整个集装箱的标准接口，无论是堆场的堆码定位、船舶上的扭锁固定、还是吊装时的吊具连接，都通过角件上的标准开孔实现，角件的开孔尺寸、位置公差完全符合ISO集装箱标准要求，保证在全球任何一个正规货运场站都能适配通用的装卸设备。箱体的外形尺寸严格遵循20英尺标准箱的边界要求，长度方向的外尺寸控制在6058mm，宽度2438mm，高度2591mm，这个尺寸边界保证了箱体可以顺利装入标准的集装箱船格槽、铁路平车以及公路集装箱挂车，不会出现尺寸超差无法适配的问题。

从设计思路上看，整个模型采用自顶向下的装配设计逻辑，先确定四个角件的空间位置作为整个装配的基准，再依次搭建底架、侧壁、端门、顶板的结构，所有的焊接位置都预留了合理的焊接收缩余量，波纹板的波纹参数经过反复校核，在保证刚度的前提下尽可能降低箱体自重，提升单箱的额定载货重量。箱门的铰链位置经过受力优化，开关门时的转动阻力控制在合理范围，单人即可完成箱门的开合操作，锁杆的操作手柄位置设置在符合人体工程学的高度，不需要借助额外工具就能完成锁闭与开启操作。

在实际的工程应用中，这套三维模型可以用来做很多衍生设计，比如针对特种货物运输的箱体改造，在侧壁上开设通风窗改造为通风集装箱，或者在内部加装保温层改造为保温集装箱，也可以基于这个基础模型设计集装箱房屋、集装箱临时场站等衍生设施，所有的接口尺寸都保留了标准集装箱的通用性，改造后的结构依然可以利用现有的集装箱运输网络完成调拨。模型中所有的板件厚度、梁的截面参数都参考了现役在用集装箱的实际参数，没有做夸张的简化或者艺术化处理，每一个加强筋的位置、每一个焊接点的布置都符合实际的生产工艺要求，甚至连箱门密封胶条的安装槽都做了完整的还原，可直接用于生产工艺的排布以及工装夹具的设计参考。

很多刚接触物流装备设计的工程师容易忽略角件与梁结构的连接过渡，这个模型里特意还原了角件位置的加强板结构，在主纵梁与角件连接的位置加焊了三角形的加强肘板，分散吊装时的集中应力，避免长期使用后角件位置出现焊缝开裂的问题。底架上的木地板采用沉头螺钉固定在底部横梁上，螺钉的沉头完全埋入木地板表面，不会突出表面影响货物的推送，木地板之间预留了合理的伸缩缝隙，适应不同温湿度环境下的板材变形，避免使用过程中出现地板起拱的问题。
