标准40英尺货运集装箱结构三维设计

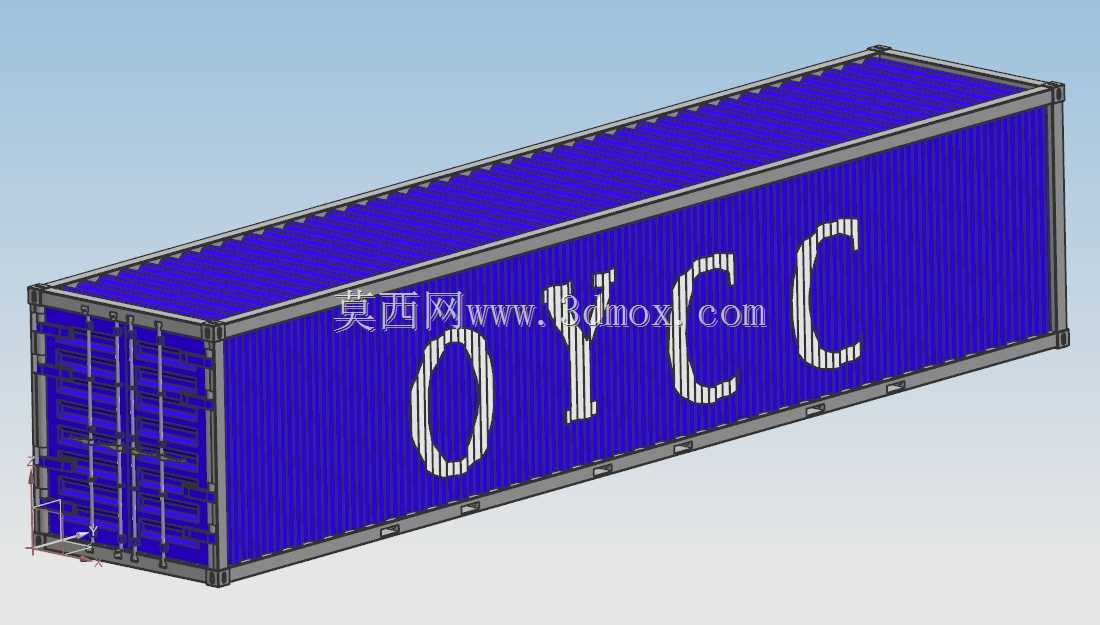

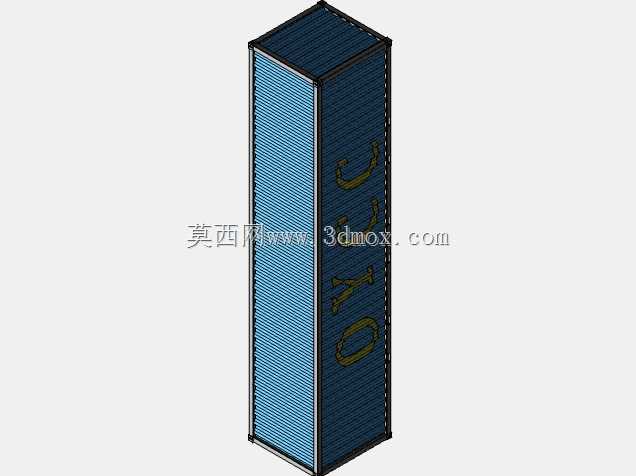

在跨境远洋运输、公铁水多式联运的物流场景里，40英尺标准集装箱是目前应用占比最高的单元化载具，其结构设计的合理性直接决定了全链路运输的装卸效率、货损控制能力与不同载具的适配兼容性。这款三维结构完整还原了量产集装箱的所有核心构造，没有做简化处理，从角件、波纹侧板、箱门锁紧机构到底架横梁、顶板加强筋都做了等比例建模，能直接用于物流场站的装卸仿真、运输载具的适配校核、集装箱改装方案的结构验证等场景。

从实际用途来看，这类标准集装箱除了承担常规普货的密闭运输功能外，也是目前模块化临时建筑、储能设备集成舱、特种装备运输方舱的改装基础载体，建模时完整保留了所有标准接口的尺寸参数，不管是做堆场堆码的受力仿真，还是做侧开门、开顶等改装结构的设计验证，都能直接调取对应部位的特征做修改，不需要重新测绘基础结构。

设计思路上完全遵循ISO6346集装箱标准的尺寸边界要求，外部长度控制在12192mm，外部宽度2438mm，标准高度2591mm，所有角件的安装位置、锁孔尺寸都和实际量产产品完全一致，能和标准扭锁、堆场堆垛定位结构、车船载具的固定位完全匹配。建模时特意区分了不同部位的板材厚度：侧板采用1.6mm到2.0mm的耐候钢波纹板，通过波纹结构提升侧向抗形变能力，不需要额外增加过多加强筋就能满足堆码5层满载箱体的强度要求；底架采用6mm以上的耐候钢横梁搭配木地板或钢地板，能承受叉车进出作业的轮压载荷，额定载重下的底架挠度控制在标准允许范围内；顶板采用2mm左右的薄钢板压型，在控制整箱自重的同时满足顶部防水、堆码受力的要求。

箱体端部的双开门结构完整还原了锁杆、锁座、门胶条、铰链的全部细节，每扇门配备4组锁杆机构，锁头和角件上的锁座完全适配，关门后能通过胶条压缩实现IP67级的防水密封，满足远洋运输过程中高湿高盐环境下的货舱防护要求。建模时也考虑了不同使用场景的安装边界：比如箱体底部的叉槽结构位置、顶部吊点的承重位置、侧面可能安装通风器或空调的预留结构位置，都和实际产品保持一致，不管是做运输过程的固定绑挂方案设计，还是做改装时的开孔加强计算，都能直接从模型中提取对应位置的结构参数。

很多刚接触物流装备设计的工程师容易忽略集装箱角件的细节，实际上这部分是整个箱体受力最核心的部位，起吊、堆码、固定的所有载荷都通过角件传递，建模时严格按照标准角件的尺寸做了实体建模，锁孔的倒角、承重面的平面度都做了还原，能直接用于有限元分析的网格划分，不需要再对角件做二次修正。另外侧板的波纹间距、波高也完全符合量产产品的参数，这种波纹结构不仅能提升侧板的抗鼓胀能力——当箱内装载散货时，侧板承受的侧压力可以通过波纹结构分散到上下侧梁，还能在箱体发生轻微碰撞时通过形变吸收能量，避免整体结构失效。

在多式联运场景里，这款集装箱模型可以直接放入集装箱船的舱格、铁路平车的固定位、公路骨架挂车的承载面做干涉检查，验证不同运输场景下的间隙是否满足要求，比如铁路运输时的建筑限界校核、公路运输时的转弯半径干涉检查、堆场堆垛时的导向块对位验证，都可以依托这个模型完成前期的方案验证，减少现场试装的成本。对于做集装箱改装的工程师来说，这个基础模型可以省去从零开始建模的大量时间，只需要在对应位置修改结构即可，比如改成储能集装箱时，只需要在侧板上开孔安装散热百叶、在底架上增加设备安装底座、在端部修改门结构做成设备检修门，所有基础的标准接口都可以直接沿用，保证改装后的箱体依然能满足标准运输的要求，不需要重新做运输适配认证。
