悬空支撑式工业配套空中作业梯结构

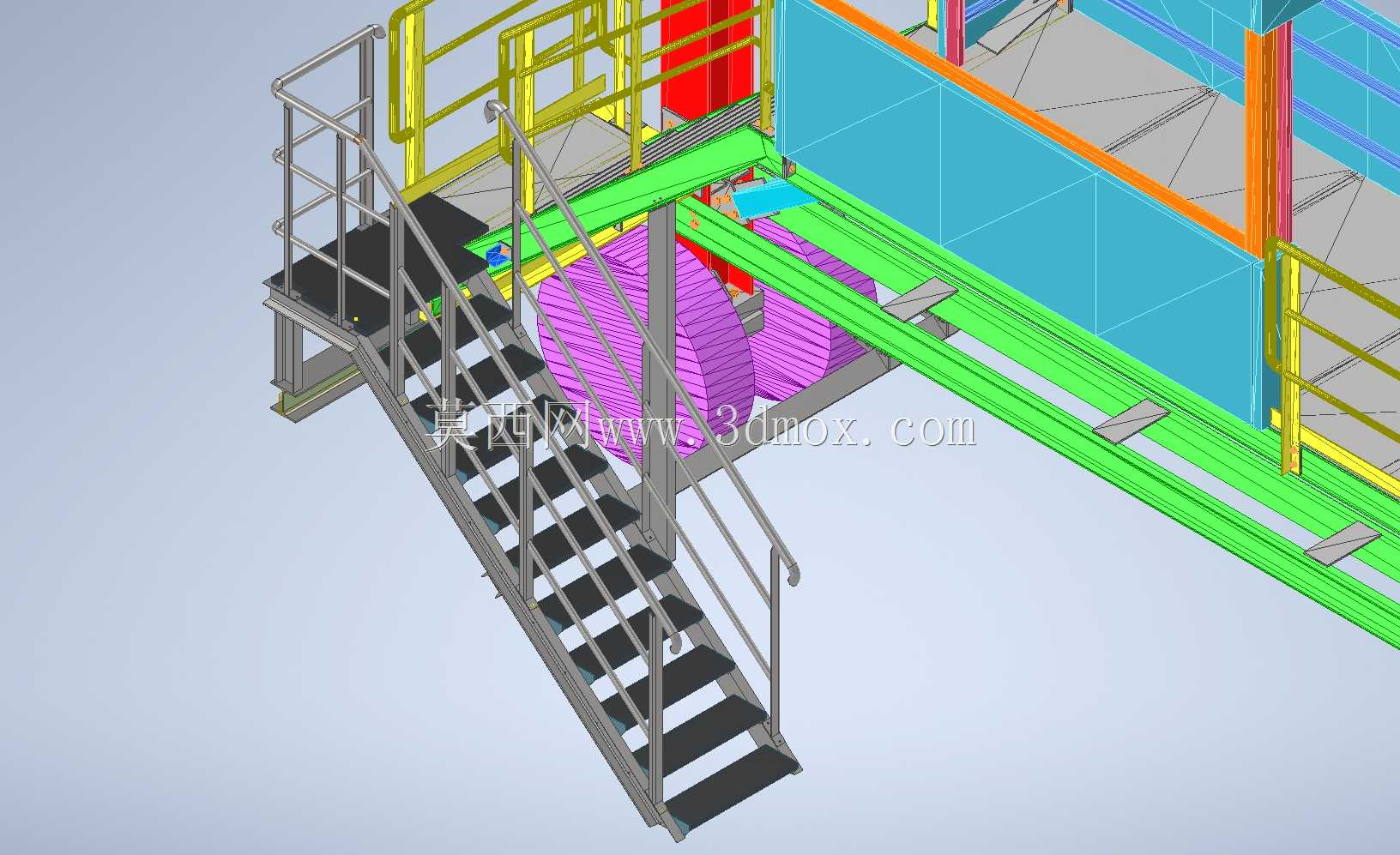

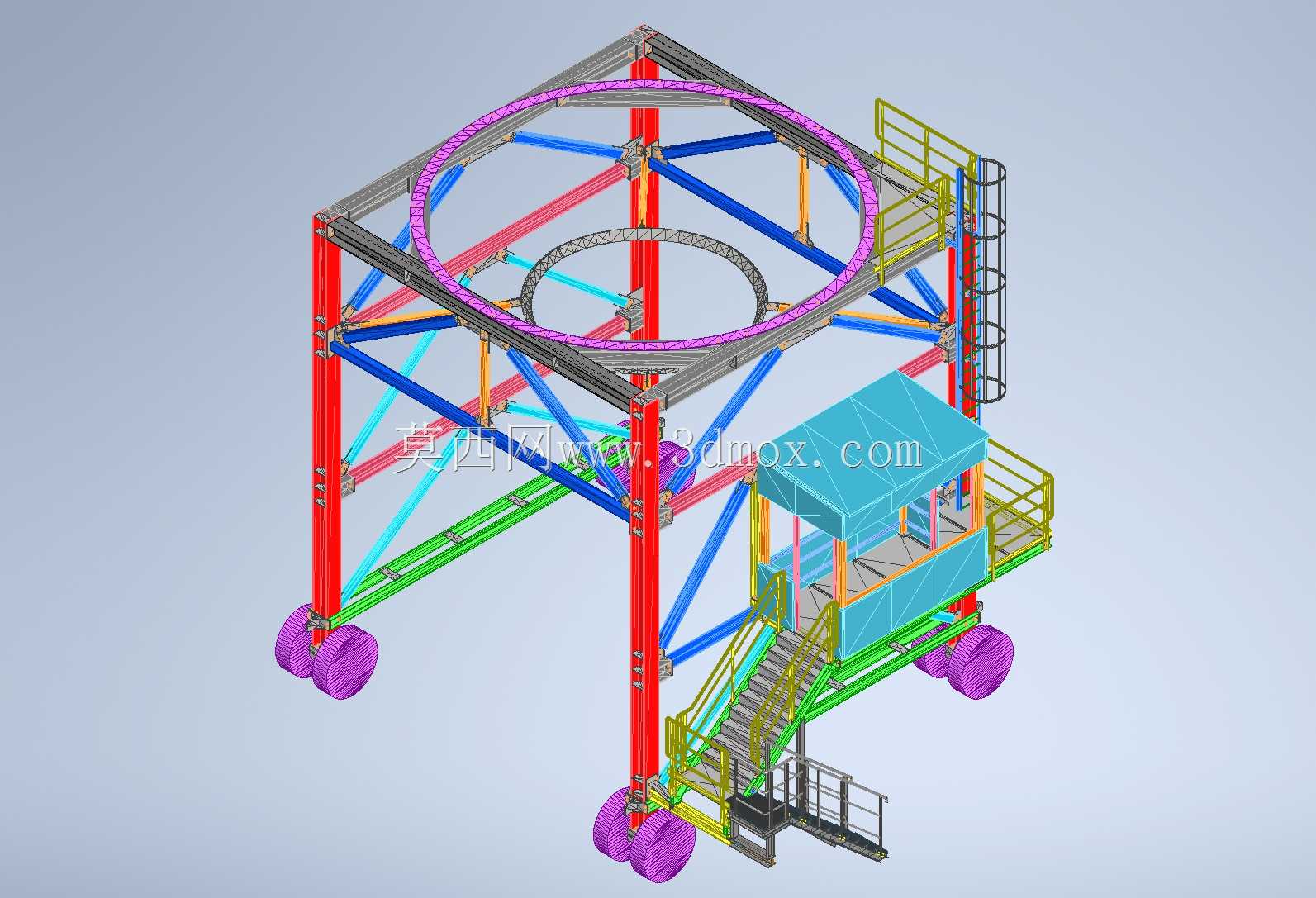

这款悬空配套梯主要服务于大型工业设备的高位操作、检修巡检场景，常见于大型生产线跨层工位、重型机架设备的高位操作平台接驳、仓储高位设备维护通道搭建等工况，区别于落地式楼梯，它不需要占用地面通行空间，完全依托主体设备结构完成固定，在地面有物料输送、设备排布、管线通行需求的车间场景中，能最大化释放地面可用空间，避免梯体结构对地面作业动线的干扰。

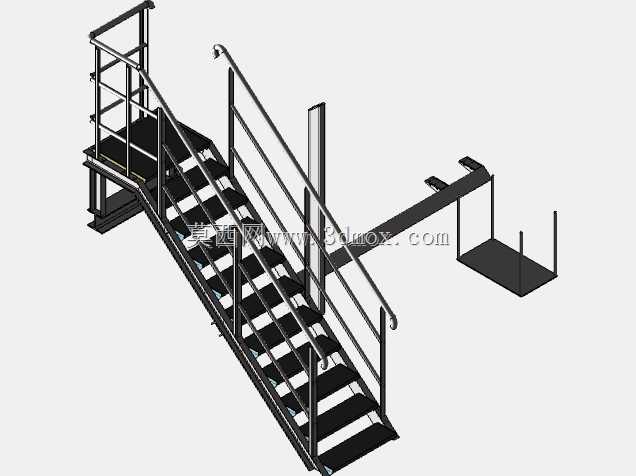

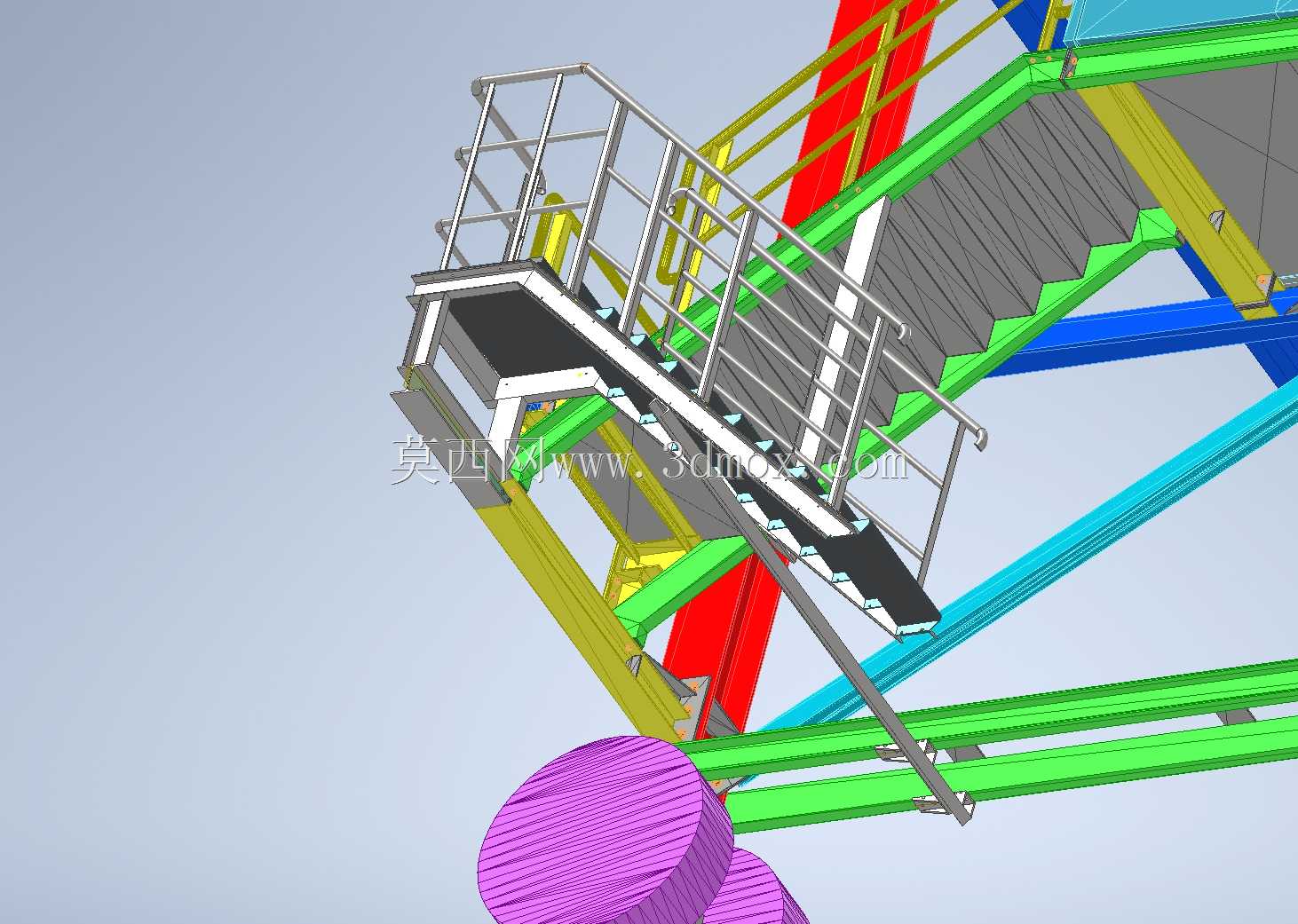

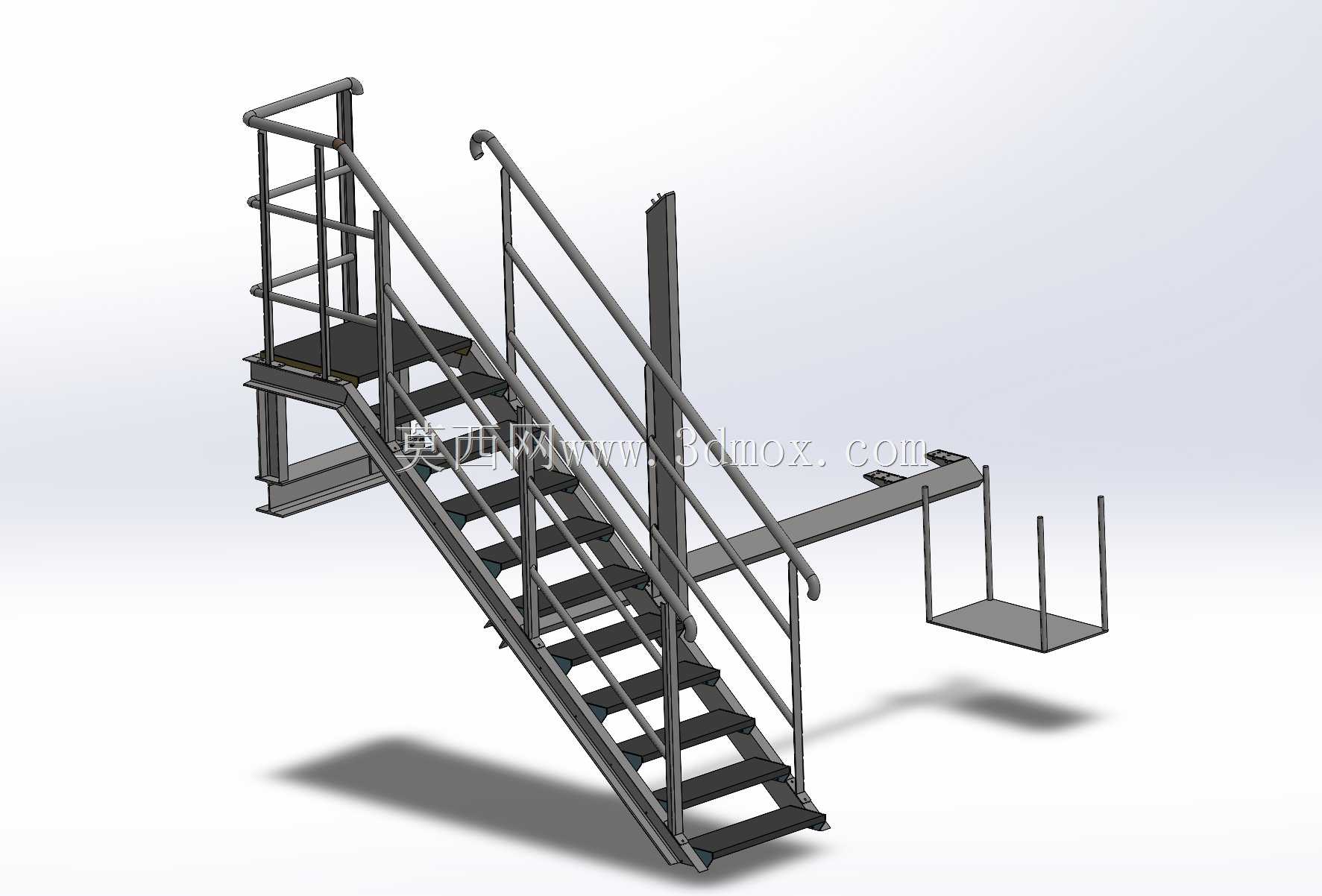

从功能特性来看，梯体采用双侧护栏结构，踏步采用防滑钢板冲压成型，每级踏步的高度控制在180-220mm的工业梯常规舒适区间，踏步宽度不低于200mm，满足单人负重作业工具通行的宽度需求；护栏高度设置为1100mm，中间设置两道横栏，横栏间距不超过350mm，符合工业作业防护的安全间隙要求，避免作业人员通行时发生坠落风险。梯体上端设置有与主体设备平台对接的固定安装座，安装座采用螺栓连接的方式与主体结构的预设安装面固定，不需要现场焊接作业，降低现场安装的施工难度；梯体侧面额外设置了斜向支撑臂，支撑臂一端连接梯身中部的加强筋位置，另一端连接主体设备的侧部结构梁，形成三角稳定受力结构，抵消梯体使用过程中产生的侧向弯矩，避免梯身出现晃动。梯体下端不接触地面，所有受力均通过上部安装座和侧部支撑传递到主体设备结构上，因此在设计阶段就对连接位置的载荷做了校核，按照单人作业加随身工具总载荷150kg的标准做了安全系数预留，连接螺栓选用8.8级高强度螺栓，安装面的贴合度公差控制在0.5mm以内，避免安装后出现应力集中的问题。

设计思路上，这款梯体完全作为大型设备结构的附属配套部件开发，没有做独立的落地支撑结构，整体采用模块化焊接成型，所有型材均选用标准工业方管与角钢，原材料采购通用性强，不需要定制特殊截面的型材，降低加工制造成本。梯身的踏步与梯梁采用满焊连接，焊接位置做了打磨去毛刺处理，避免尖锐边角划伤作业人员；护栏与梯梁的连接位置采用分段焊接，每段焊缝长度不小于30mm，焊缝间隔不超过100mm，保证连接强度的同时减少焊接变形。配套的延伸接驳平台设置在梯体侧部，用于对接设备的不同高度操作位，平台周边同样设置防护栏，平台面板采用花纹钢板，表面做防滑处理，避免作业人员站立时打滑。

安装边界方面，梯体整体倾斜角度控制在45度左右，是工业梯通行舒适度与空间占用的平衡角度，梯体上端对接平台的高度差可根据主体设备的实际安装面高度做适配调整，侧部支撑臂的长度也可根据主体结构梁的实际位置做微调，安装时需要保证梯身的垂直度偏差不超过千分之一，踏步的水平度偏差不超过1mm，避免通行时出现硌脚、打滑的问题。所有钢结构件表面均做除锈喷塑处理，可适应常规车间的潮湿、多粉尘工况，避免短时间内出现锈蚀问题，延长结构的使用寿命。在实际使用中，这类悬空梯不需要做地面基础，安装时只需要在主体设备结构上预设对应的安装螺纹孔即可，整体安装周期短，后期维护只需要定期检查连接螺栓的紧固状态、焊缝是否出现开裂、护栏是否出现变形即可，维护成本极低，非常适合集成在各类大型工业设备、生产线机架、高空输送设备的结构中作为人员通行的配套结构使用。
