船用双层红色环照航行导航信号灯

这款双层红色导航灯是参照DHR70N系列船用航行信号灯完成的三维结构建模，核心服务于内河及沿海各类机动船舶的夜间航行信号标识需求，在船舶夜航、锚泊、作业等场景下承担法定信号传递功能，是船舶避碰系统里不可或缺的目视信号装置。从实际使用场景来看，这类红色环照灯通常安装在船舶桅杆的指定高度位置，按照海事规范要求，其发光需覆盖360°水平方位，在规定能见度距离内为周边过往船舶提供清晰的位置、作业状态识别信号，避免夜间航行时的碰撞风险，部分同规格产品也可作为失控灯、锚灯的备选安装件，适配不同总吨级别的货船、作业船、公务艇使用。

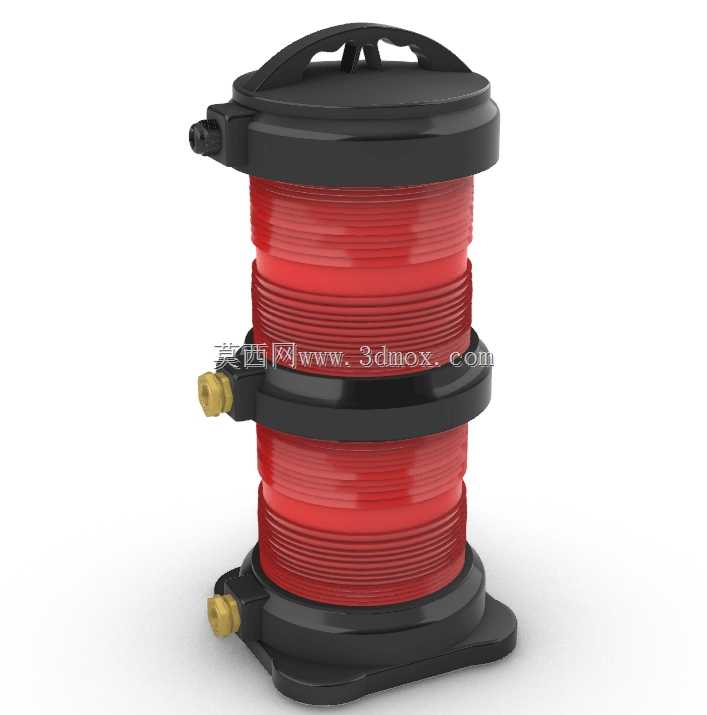

从功能特性上看，模型还原的双层灯体结构并非冗余设计，实际使用中双层独立发光单元可实现冗余备份，单组光源出现故障时另一组仍可维持正常信号输出，大幅提升船舶航行的信号可靠性，符合海事设备对故障安全的硬性要求。灯体上下端的黑色结构件分别承担不同功能：顶部带提手的端盖为密封检修盖，提手结构方便船员在桅杆高空作业时单人完成拆装检修，无需额外扶持端盖；端盖侧面的快接接头是电缆进线接口，采用防水锁紧结构，可避免海浪泼溅、雨水侵入造成的电路短路。灯体中部的黑色锁紧环用于固定上下两层红色滤光罩，滤光罩采用带横向棱纹的透光材质，棱纹结构一方面可以对内部光源的光线做漫散射处理，保证360°方位的发光均匀度，避免出现局部暗区，另一方面也能提升滤光罩的结构强度，抵抗航行中的风压与轻微碰撞。灯体侧面的黄铜色接头为防水透气阀安装位，可平衡灯体内外温差带来的气压差，避免长期使用后滤光罩内壁结雾影响透光效率，底部的黄铜接头则是接地端子，用于船舶电气系统的可靠接地，规避海上高盐雾环境下的静电积累与电化学腐蚀风险。

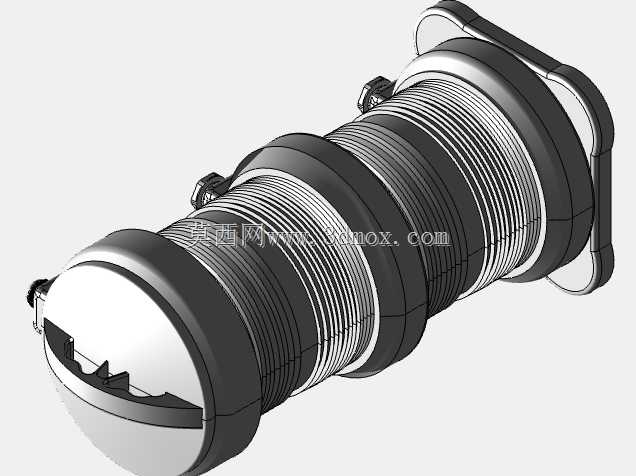

设计思路上，整个模型严格遵循船用信号灯的安装规范做结构还原：底部的安装法兰盘预留了标准安装孔位，孔位间距与同规格现役产品完全一致，可直接适配现有船舶桅杆的安装基座，无需额外做安装面改造；灯体整体的径向尺寸控制在常规航行灯的安装边界内，不会超出桅杆的安装预留空间，避免与周边其他信号设备、天线产生干涉。从结构分层来看，模型清晰还原了内部光源的安装腔体、密封胶圈的安装槽位、滤光罩的定位台阶，每一处配合面都预留了合理的密封间隙，符合IP56以上的船用防护等级设计要求，可承受海上高盐雾、高湿度、强紫外线的长期使用环境。黑色结构件均采用耐候工程材质设计，抗紫外线老化性能优异，红色滤光罩的色号严格符合海事信号灯光谱要求，不会出现长期使用后褪色导致的信号识别偏差。

安装边界方面，这款导航灯的底部安装面为平面法兰结构，安装时只需保证基座平面度误差在允许范围内，通过螺栓锁紧即可完成固定，安装高度需满足对应船舶总吨的规范要求，保证信号光线不会被船体上层建筑遮挡。灯体侧面的电缆接口采用标准船用电缆规格，接线时需做好密封处理，接地端子必须与船体的接地排可靠连接，接地电阻满足船用电气规范要求。日常维护时，只需松开中部锁紧环即可拆下滤光罩，对内部光源、反光件进行清洁更换，顶部端盖的密封胶圈需定期检查老化情况，出现开裂变形时及时更换，保证整体密封性能。整个模型的结构细节完全贴合实际船用产品的工程逻辑，没有多余的装饰性结构，每一处凸起、接口、棱纹都对应实际使用中的功能需求，可直接用于船舶电气布置的三维仿真、安装干涉检查、教学演示等场景，结构还原度能够满足结构设计人员对船用信号设备的建模参考需求。
