船用A型小艇收放吊架结构设计

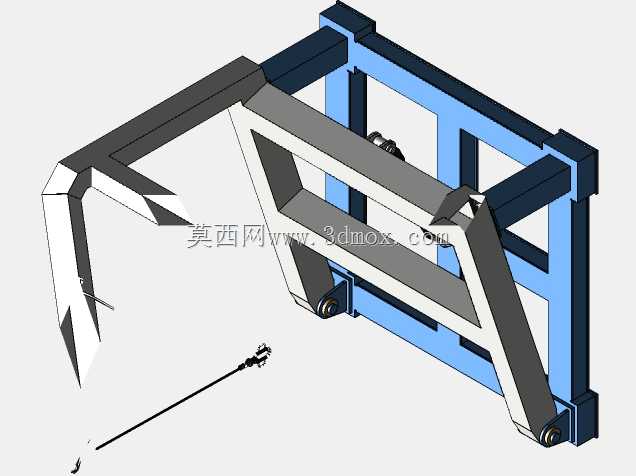

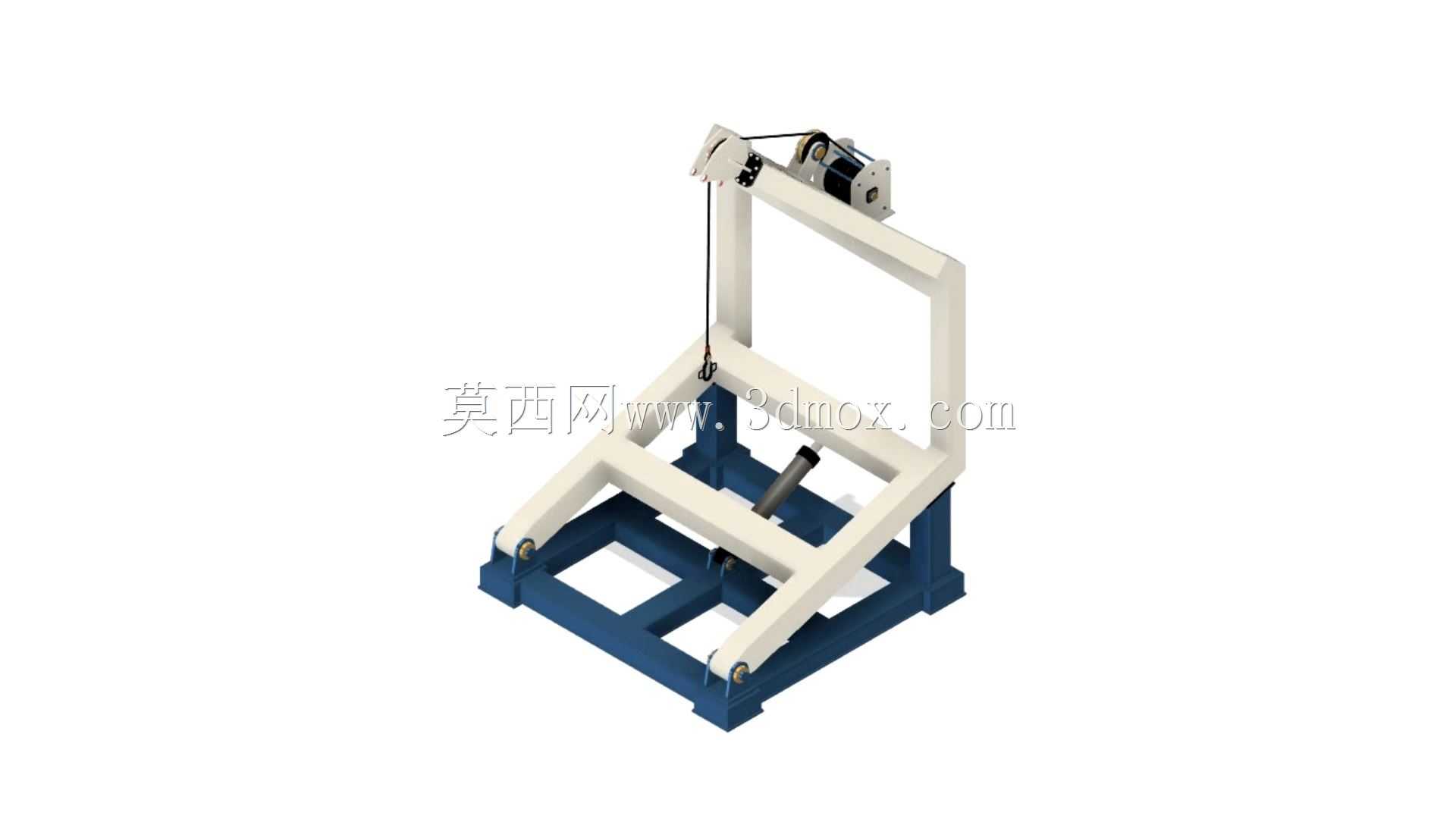

　　从结构功能来看，整套吊架采用前倾式A型门架作为主承载框架，底部通过四个铰接支座与甲板预埋底座连接，框架中部设置斜向液压撑杆，可在收艇过程中带动门架绕底部铰点完成0-35度的俯仰动作，配合门架顶部的电动绞车与导向滑轮组，实现小艇从水面到甲板固定位的平稳起吊，当吊架处于回收锁止状态时，门架整体向后倾斜，可将小艇平稳承托在框架中部的支撑梁上，避免航行过程中小艇出现晃动、滑脱风险；绞车自带自锁式蜗轮蜗杆减速结构，即使起吊过程中出现动力中断，吊重也不会出现自由下滑，配合吊索末端的防脱卸扣，可在风浪工况下保证起吊作业的可靠性。该吊架主要应用于各类中小型公务艇、交通艇、作业母船的舷侧区域，承担救生艇、工作小艇的日常收放、停泊固定作业，在近岸作业、海事救援、岛礁补给场景中，是母船与小艇之间转运的核心承载结构，区别于大型重力式吊艇架，该A型结构更适配长度6米以内、自重不超过1.2吨的小型艇只，安装时不需要占用过大的甲板纵深空间，适合甲板面积有限的中小型船舶配置。

　　设计阶段首先明确了甲板安装边界，整套吊架底部安装座的横向跨距控制在1.2米，纵向安装深度不超过1.8米，安装时仅需要在甲板对应位置预埋四块厚度20mm的加强钢板，将支座与钢板焊接固定即可，不需要对船体主甲板结构做大规模开孔改造，适配多数中小型船舶的甲板改造需求；主框架采用矩形钢管焊接成型，整体做热浸镀锌加船用面漆防腐处理，可适应高盐雾、高湿度的海洋作业环境，框架所有受力焊缝均做全焊透处理，关键铰接位置配置自润滑铜套，减少日常维护过程中的润滑工作量，降低海况下铰接点的锈蚀卡滞概率。

　　结构受力校核阶段，重点针对1.25倍额定起重量的静载工况、航行过程中船舶横摇15度的动载工况做了有限元分析，主框架的最大应力集中位置出现在顶部滑轮支座与门架立柱的焊接处，通过在该位置增设三角形加强筋，将最大应力控制在材料许用应力的60%以内，保证结构有足够的安全冗余；液压撑杆的行程匹配门架的俯仰角度范围，撑杆两端均采用铰接连接，可抵消安装过程中的少量同轴度误差，避免撑杆工作过程中出现偏磨、卡滞。

　　实际作业流程中，操作人员先解除小艇的甲板固定绑带，启动液压撑杆将门架向前推送至舷外位置，随后操作绞车将吊索缓慢下放至水面，待小艇上的人员将吊索与艇身吊点连接固定后，同步操作绞车收绳与撑杆回收，将小艇平稳提升至水面以上，随着门架逐步向后俯仰，小艇最终落位到框架的支撑梁上，完成固定后即可结束收艇作业；放艇流程则反向操作即可，整套操作流程不需要额外配置辅助吊装设备，单名操作人员即可完成全部作业，相比传统的旋转式吊艇架，该A型结构没有旋转半径的限制，不会与舷侧的栏杆、导航设备产生干涉，作业过程中的稳定性更优。细节设计上，门架顶部的滑轮组设置了防跳绳挡边，避免吊索在船舶晃动过程中从滑轮槽中脱出，绞车的操作按钮盒采用防水设计，可在雨天、甲板上浪的工况下正常使用，框架底部的支撑梁表面铺设了5mm厚的橡胶垫，避免小艇壳体与钢结构直接接触产生磕碰、磨损，所有外露的紧固件均采用316不锈钢材质，防止长期盐雾环境下出现锈蚀咬死，方便后期的拆解维护。
