小型船舶用紫水晶号舵轴传动构件

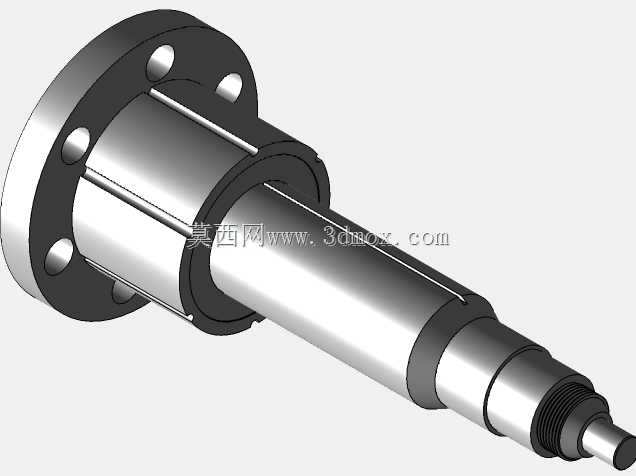

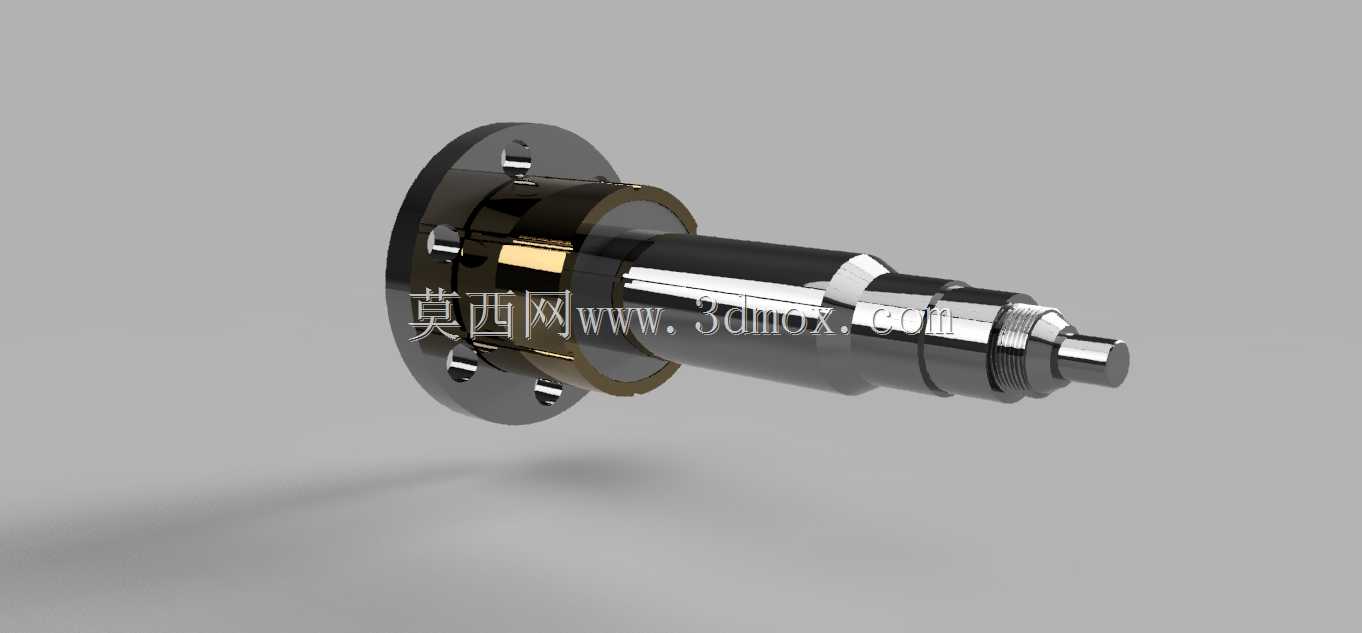

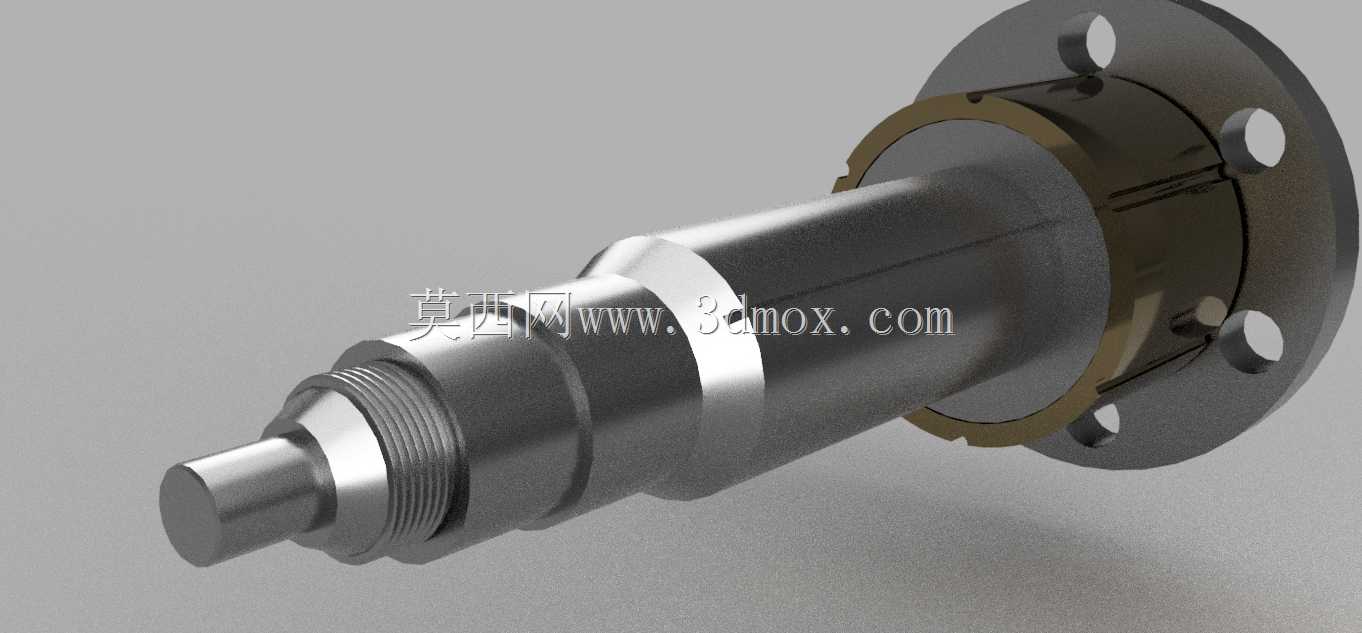

　　在小型内河观光船、私人休闲游艇的操舵系统中，舵轴是连接舵机动力输出端与水下舵叶的核心传力构件，这款适配紫水晶号小型船舶的舵轴，在实际航行场景里承担着把舵机输出的扭转力矩平稳传递到舵叶，同时承受舵叶受水流冲击产生的径向载荷、航行中船体振动带来的交变应力的作用，是保障船舶转向操控精准性、航行安全性的关键受力零件。从结构设计思路来看，这款舵轴采用了阶梯变径的轴身设计，靠近法兰安装端的轴段直径更大，一方面是为了匹配法兰盘的安装定位需求，增大与法兰连接的接触面积，分散螺栓预紧力带来的局部压应力，避免轴根部位出现应力集中导致的疲劳断裂；另一方面大直径轴段可以提升整体抗扭刚度，在舵机满负载输出扭矩时，轴身的扭转变形量控制在操舵系统允许的形位公差范围内，不会因为轴体扭转变形过大导致舵角反馈出现偏差，影响操舵精度。

　　轴身从法兰端向舵叶连接端逐步收窄直径，是在保证整体强度、刚度满足设计要求的前提下，尽可能降低轴体自身重量，减少轴系转动惯量，让舵机驱动舵轴转动时的响应速度更快，小角度修正航向时的操控手感更跟手，同时也能降低舵机的持续输出负载，延长舵机的使用寿命。法兰端采用了带螺栓孔的圆形法兰盘结构，安装时法兰盘与船体舵系的密封座端面贴合，通过周向均布的螺栓完成紧固，这种安装结构的对中精度容易保证，安装作业时只需要先将轴体穿入舵系套筒，对齐法兰盘与安装座的螺栓孔，穿入螺栓按对角顺序逐步拧紧到规定扭矩即可，后期维护拆解也十分方便，不需要对整个轴系做大规模拆卸就能完成密封件更换、轴体磨损检查等维保作业。轴身靠近法兰的位置设计了多道环形密封槽，用来安装骨架油封、O型密封圈等密封元件，航行时可以阻挡舷外的江水、海水顺着轴与套筒的间隙渗入船体内部，同时也能防止船体内的润滑脂泄漏到舷外造成水体污染，密封槽的槽宽、槽深尺寸都按照常用标准密封件的规格设计，维保更换时不需要定制特殊规格的密封件，通用配件就能直接适配。轴身中段做了高光洁度的加工处理，与套筒内的滑动轴承配合的轴段表面粗糙度控制在合理范围内，既可以减少轴转动时与轴承衬套的摩擦阻力，降低磨损速率，也能避免表面粗糙度过大刮伤密封件的唇口，延长密封元件的使用寿命。

　　轴的末端设计了螺纹连接段与定位轴肩，用来安装舵叶的连接毂，安装时舵叶毂套入末端轴段，靠紧定位轴肩后通过锁紧螺母完成轴向固定，这种固定结构可以承受舵叶转动时产生的轴向窜动力，不会因为船舶高速航行、舵叶受水流冲击出现舵叶移位的问题，同时螺纹段的规格也匹配常用的船用锁紧螺母标准，现场安装时不需要额外加工适配零件。从安装边界尺寸来看，法兰盘的外径、螺栓孔的中心距都严格匹配紫水晶号船体舵系安装座的预留尺寸，轴身的总长度刚好适配船体舵系套筒的长度与舵叶的安装位置，安装完成后轴体的伸出长度、法兰端面的贴合间隙都符合小型船舶舵系的安装规范，不需要现场做二次切割、打磨加工就能直接完成装配。

　　实际航行测试中，这款舵轴在满舵转向、高速航行小角度修正航向、倒车受反向水流冲击等不同工况下，都能稳定传递扭矩，轴身没有出现异常振动、异响的情况，法兰连接部位没有出现渗漏，密封结构的可靠性经过长时间航行验证可以满足内河、近岸休闲航行的使用要求。在三维建模过程中，这款舵轴的各段轴径过渡位置都做了圆角处理，避免直角过渡造成的应力集中，建模时严格按照实际加工的工艺要求设置圆角半径，既保证加工时刀具可以顺利走刀，也能提升零件的抗疲劳强度，在长期受交变载荷的工况下不容易出现裂纹。法兰盘上的螺栓孔位置度公差在建模时就做了严格约束，保证加工完成后螺栓可以顺利穿入，不会出现孔位错位导致安装困难的问题。轴身上的密封槽、螺纹段、定位轴肩的位置尺寸都和实际装配需求一一对应，建模时就考虑了装配时的公差配合要求，各配合段的尺寸公差按照基孔制、基轴制的常用配合等级设置，加工完成后不需要额外修配就能完成整轴的装配作业。
