水下作业机器人配套激光指示装置

这款水下激光指示装置，主要配套各类观察级、轻作业级水下机器人使用，在水下结构检测、海底管线巡检、水下目标定位、潜水作业辅助标记等场景中承担指向标定作用。实际水下作业过程中，受水体折射、悬浮颗粒散射光线的影响，常规视觉观测很难快速锁定目标点位，尤其是在ROV搭载机械臂开展水下采样、紧固件拆装、破损点标记作业时，操作人员在水面端通过摄像头回传画面判断距离与方位很容易出现偏差，这款指示装置通过发射准直度极高的红色激光束，能在目标物体表面形成清晰的高对比度光斑，直接为操作人员提供明确的指向参考，大幅降低水下作业的方位判断误差，提升作业效率。

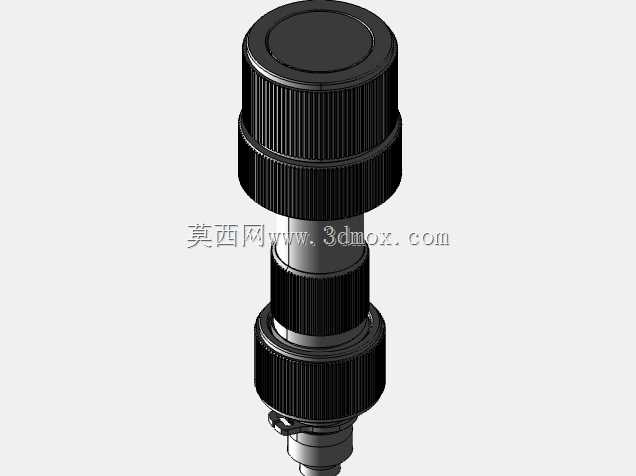

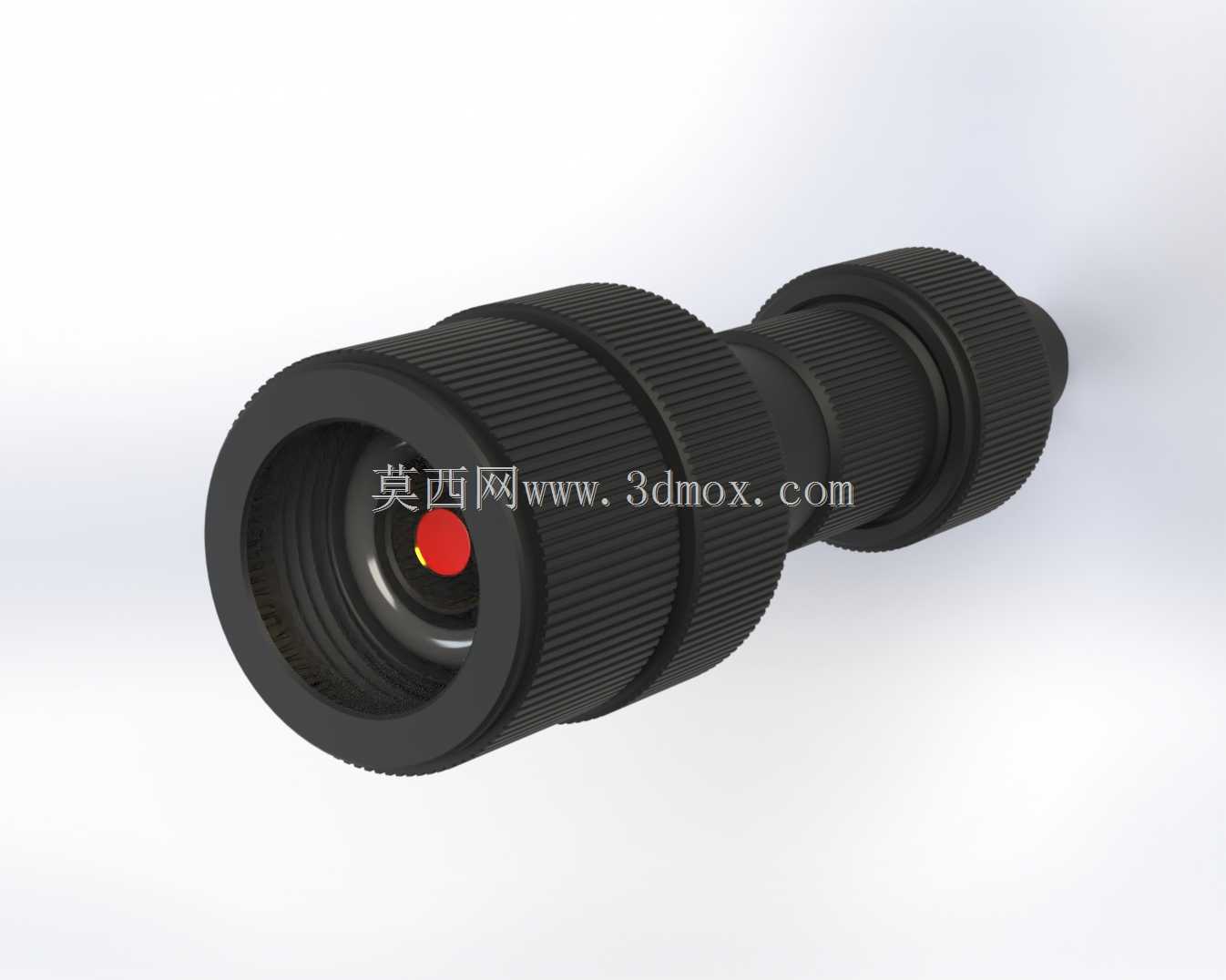

从结构设计层面来看，装置整体采用分段式筒状结构，外壳全部选用耐海水腐蚀的硬质阳极氧化铝合金材质，表面做细密滚花处理，一方面是提升水下操作时的摩擦力，不管是ROV搭载端的装夹固定，还是潜水员手动调整指向角度时，都能避免湿滑状态下脱手；另一方面滚花结构也能在一定程度上分散水流冲击，降低水下航行时的紊流阻力。装置的光学窗口采用高透光率的耐压蓝宝石玻璃，通过径向O型圈+端面静密封的双重密封结构设计，能够满足常规300米水深的耐压需求，完全覆盖近岸水下作业、内陆水库检测、浅海管线巡检的常用工作深度区间。

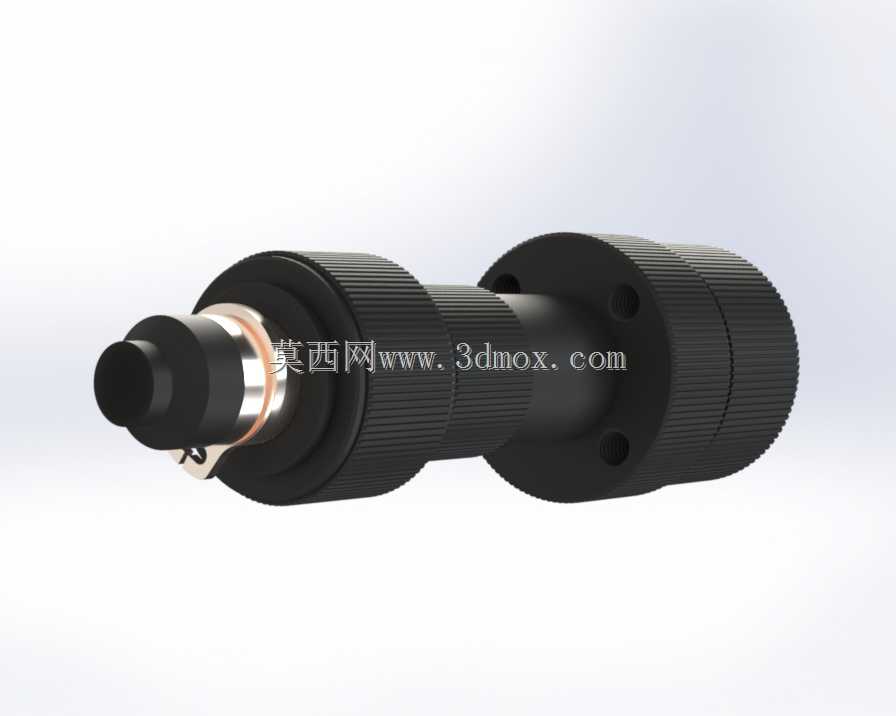

装置的光路部分做了专门的水下适配调校，考虑到淡水与海水的折射率差异，激光模组的准直镜组预留了调节余量，装配时可以根据实际使用的水体环境微调镜组间距，保证激光束在水下传输过程中不会出现快速发散的问题，在10米工作距离内光斑直径可以控制在5mm以内，完全满足近距离作业的定位精度要求。尾部的接线端采用水密接插件设计，和ROV本体的供电系统直接对接，供电电压兼容水下机器人常用的12V、24V直流供电规格，不需要额外加装电压转换模块，降低搭载时的布线复杂度。

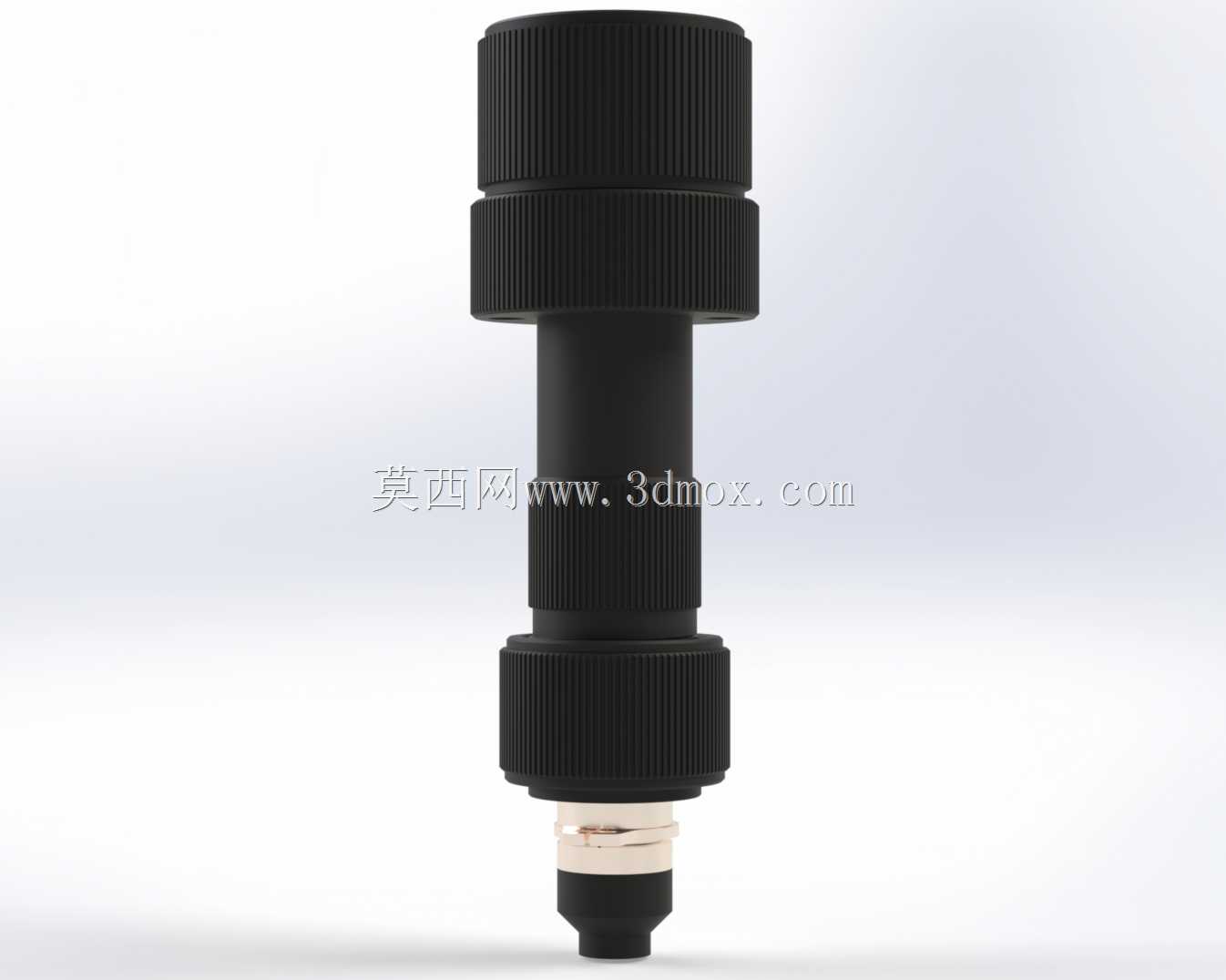

安装边界方面，装置主体为等直径分段圆柱结构，最大外径32mm，整体长度118mm，安装时可以通过配套的环形抱箍固定在ROV的前端框架上，抱箍支持360度角度调整，能够根据摄像头的视场角调整激光束的指向，保证光斑始终落在摄像头画面的中心区域，不会出现指示点偏出视场的问题。装置整体重量在空气中约180g，水下重量约80g，轻量化的设计不会给小型ROV带来过多的负载负担，也不会影响ROV的水下姿态平衡。

在细节设计上，装置的各段筒体之间采用细牙螺纹连接，螺纹处涂覆耐水密封脂，既保证连接强度，也能避免长期在水下使用后出现螺纹锈蚀咬死的问题，后期维护时可以方便拆解，更换激光模组或者清洁光学窗口。前端的光学窗口外侧设计有突出的防护唇边，在ROV意外碰撞水下结构时，唇边会先接触碰撞面，避免光学玻璃直接受冲击碎裂，提升装置在复杂水下环境中的抗损能力。考虑到水下低温环境的使用需求，内部的激光驱动板做了低温漂元件选型，在4摄氏度左右的常规水下温度环境中，激光输出功率能够保持稳定，不会出现温度变化导致的光斑亮度波动，保证不同水深、不同水温环境下的指示效果一致性。
