潜艇用武器操控专用法兰式阀件结构

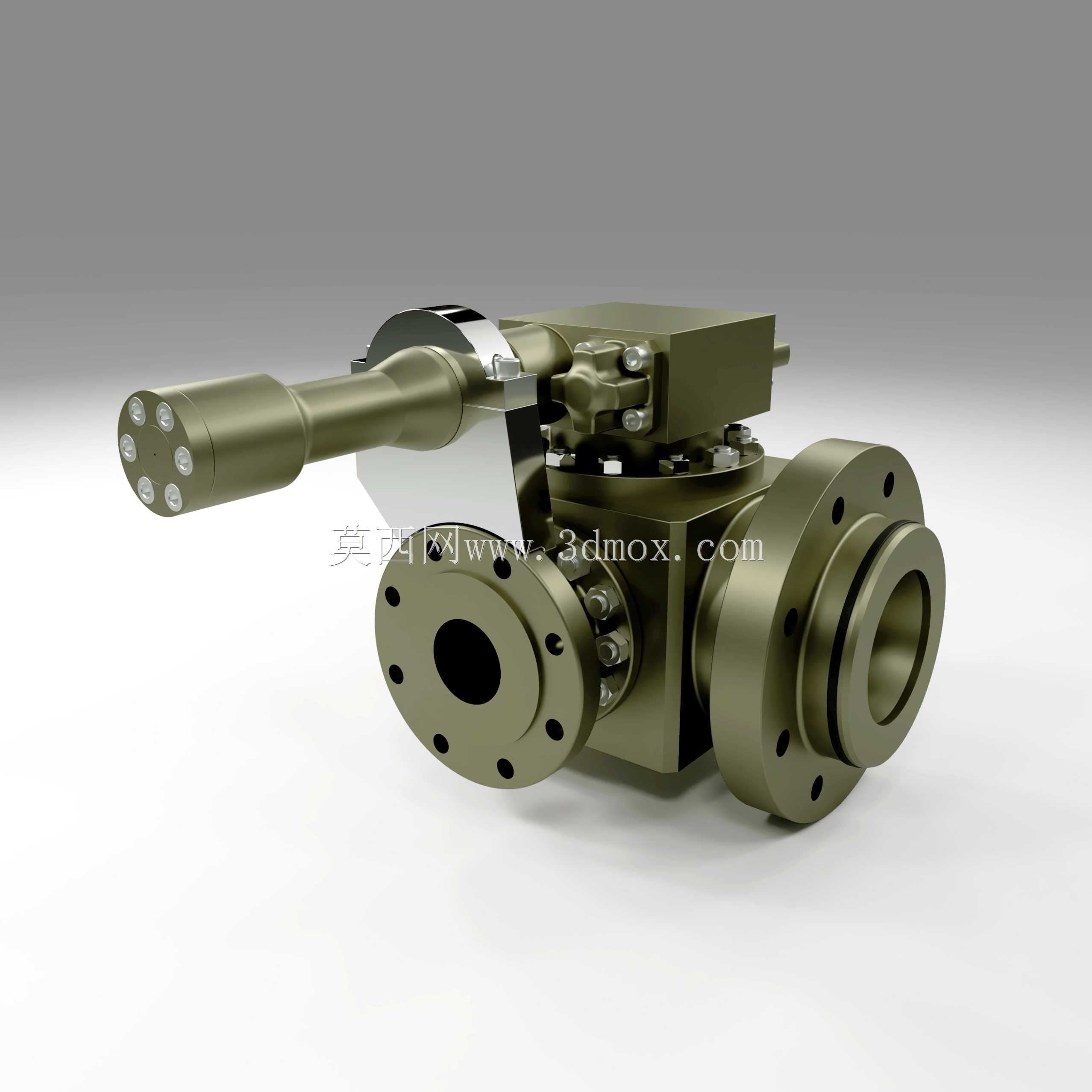

这款阀件的应用场景集中在潜艇水下武备系统的流体管控回路，核心用途是在潜航状态下完成武备相关管路的介质通断、流向切换与压力调控，是保障水下武器发射、管路安全隔离的关键执行部件，直接关系到潜航状态下武备系统的操作可靠性与艇体安全。从结构功能来看，该阀采用双侧法兰连接结构，法兰端面上的螺栓孔按照对应压力等级的管路标准排布，可直接与同通径的管路法兰对接，安装时无需额外加工转接结构，能适配潜艇内部紧凑的管路布局空间。阀体侧部延伸出的长杆操作端，是为了适配潜艇内部阀件安装位置往往处于舱壁夹层、管路密集区域的特点，操作人员无需探身到管路缝隙内，在操作通道内即可完成阀位的切换动作，操作端端部的多触点结构可搭配位置反馈组件，实时将阀的开关状态传递到舱室操控台，避免潜航状态下的误操作。

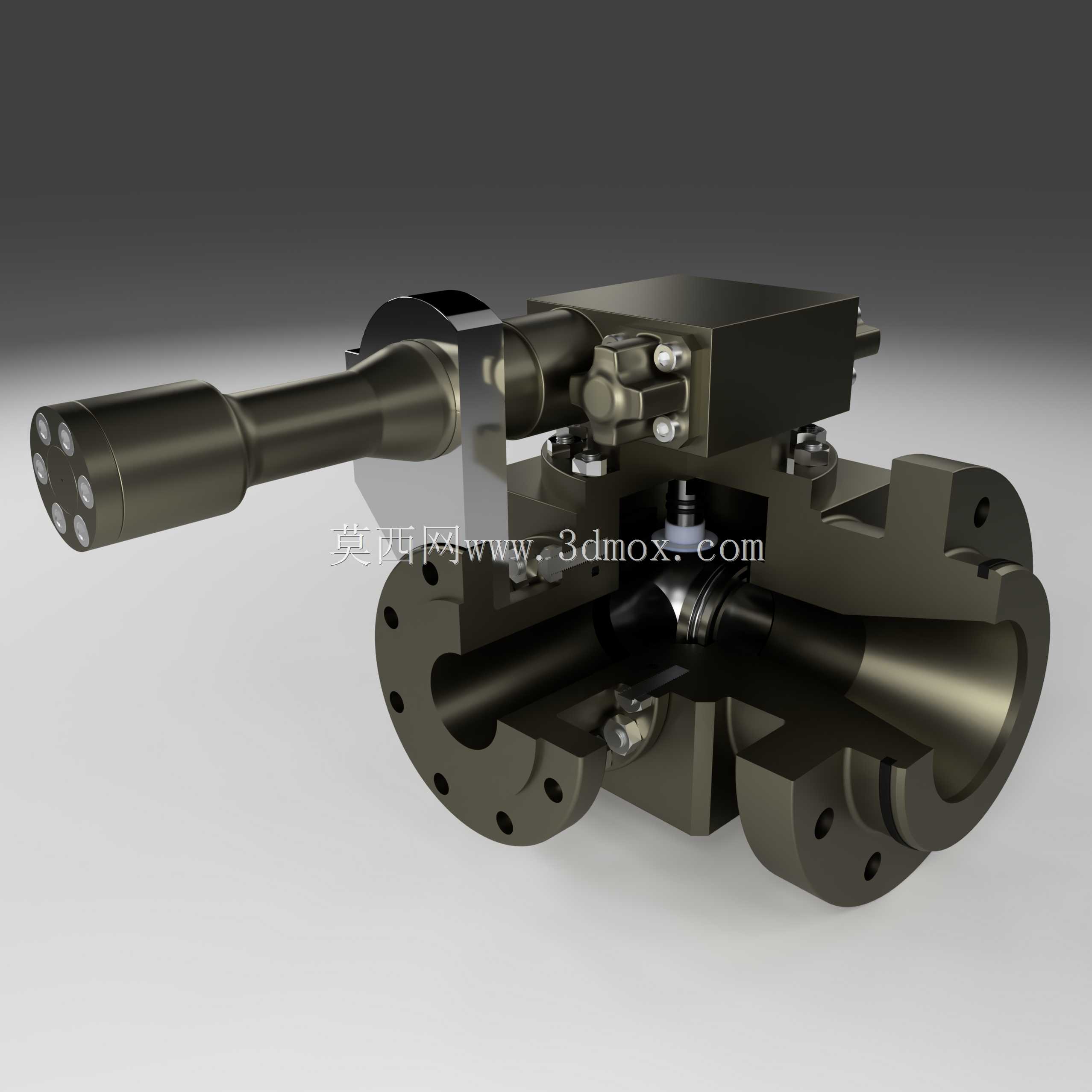

设计过程中首先考虑的是潜艇工况的特殊性，阀体整体采用耐海水腐蚀的金属材质构建，所有外露的紧固件都做了防松与密封处理，避免长期处于高湿、高盐雾的舱内环境出现锈蚀卡滞。阀体内部的流道做了平滑过渡处理，尽可能降低介质流经时的压损，避免武备系统充压、卸压过程中出现流道紊流引发的压力波动，影响发射精度。操作机构与阀体的连接部位设置了多重密封结构，可耐受管路系统的额定工作压力，即使在阀件单侧承受管路满压的状态下，也不会出现介质沿操作杆泄漏的情况，保障舱室内部环境安全。

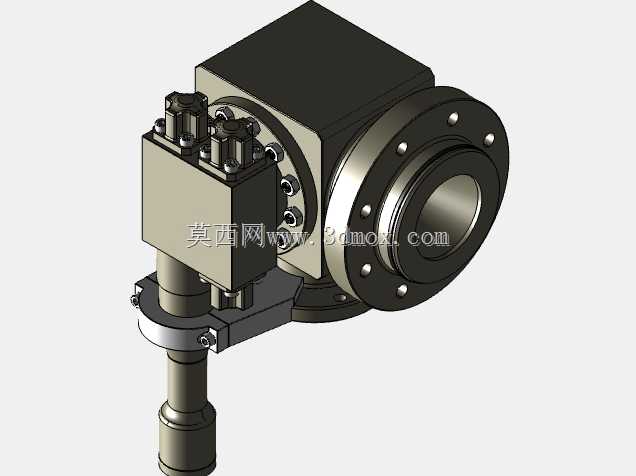

从安装边界来看，双侧法兰的端面间距、法兰外径、螺栓孔分布圆直径都严格遵循对应通径的船用阀门标准，操作杆的延伸长度、操作端的旋转行程都经过适配性调整，既保证操作力矩在人力可操作的合理范围内，又不会因为杆长过长导致操作时出现结构形变，影响阀位的密封精度。阀体顶部的方形结构是阀位指示与限位组件的安装位，可直接加装机械式阀位指示器，即使在舱内断电的应急状态下，操作人员也能通过顶部的指示标识直观判断阀的开关状态，满足潜艇应急操作的冗余设计要求。

建模过程中对所有配合面都做了公差匹配设计，法兰密封面的粗糙度、螺栓孔的位置度、操作杆与密封件的配合间隙都按照船用阀件的加工精度要求设置，可直接用于后续的工程图输出、结构干涉校验与加工工艺编制。整个阀件的结构没有冗余的设计部件，所有外部结构都服务于安装、操作、密封、状态反馈的实际功能需求，没有为了外观增加无意义的装饰结构，完全贴合军工装备优先保障可靠性、维护便捷性的设计原则。在流道设计上，还考虑了介质反向承压的工况，阀瓣的密封结构可实现双向密封，不管是管路正向充压还是反向卸压，都能保证零泄漏，避免因为阀件内漏导致武备系统压力不稳，引发操作故障。操作杆的握持部位做了防滑结构处理，即使操作人员戴防护手套操作，也能稳定施加操作力矩，不会出现打滑的情况，适配潜艇舱内操作人员的实际操作习惯。
