管道集成式自排水疏水阀结构设计

在压缩空气管网、蒸汽输送管线、工业循环水系统这类带压流体输送场景中，管路低点积聚的冷凝水如果不能及时排出，会直接带来水击冲击、管路腐蚀、换热效率下降、气动元件动作失效等一系列工程问题，这款集成式自排水筏就是针对这类管路排水需求设计的自力式排水组件，不需要额外接电控信号或者外接动力源，完全依靠管路内部的流体压力、液位变化实现自动排水动作，日常运行不需要人工值守干预，能适配多数工业现场的无人值守管路点位需求。

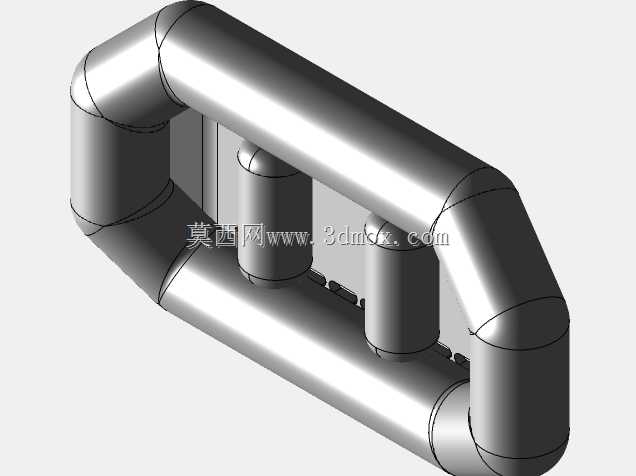

从结构设计逻辑来看，这款产品没有采用传统排水阀单进单出的直通结构，而是做了环形旁路集成的布局，主体流道采用弯管拼接形成闭合的环腔结构，两个竖向布置的阀芯腔体直接集成在环形流道的下侧位置，进水端和出水端分别布置在环腔的两个平行直管段端部，这种布局的优势在于不需要在主管道上额外做大的开孔改造，只需要将阀组串接在管路的低点位置，管路内流动的介质会自然进入环腔，冷凝水因为密度差会自然沉降到环腔底部的阀芯腔位置，不会出现传统直通式排水阀容易被高速流体裹挟、导致阀瓣误动作或者排水不彻底的问题。

实际选型安装的时候需要注意，这款阀组的进出口是同轴线平行布置的，安装时要保证两个竖向阀芯腔体处于竖直向下的状态，不能倾斜或者倒置安装，否则冷凝水无法顺利积聚到阀芯触发位置，会出现排水失效的问题。流道的通径设计匹配常规的中小管径工业管路，环腔的转弯位置全部采用大圆弧过渡结构，没有直角突变的流道截面，能大幅降低流体通过时的局部阻力损失，减少阀组本身对管路输送效率的影响，同时大圆弧流道也不容易滞留固体杂质，能降低杂质卡涩阀芯的故障概率。

功能实现上，这款自排水筏的核心动作逻辑是靠浮体感应液位，当阀芯腔内的冷凝水积聚到设定液位高度时，浮体在浮力作用下抬升，带动内部的密封阀瓣开启，冷凝水在管路内部压力的作用下自动从排水口排出；当腔内液位下降到设定下限位置时，浮体随液位下落，带动阀瓣复位密封，阻断管路内的压缩气体或者蒸汽外泄，整个动作过程完全靠机械结构实现，没有电子元器件，所以能适应高温、高湿、强电磁干扰的复杂工业现场环境，不会出现电控类排水器容易出现的信号故障、烧损等问题。

设计过程中针对阀组的密封可靠性做了专门的结构优化，阀瓣的密封面采用线性密封结构，相比平面密封能在同等压力下获得更大的密封比压，减少长期运行后的密封泄漏概率；浮体的导向结构采用长行程导向肋设计，浮体上下动作的时候不会出现偏磨卡涩，即使进水中带有少量的铁锈、焊渣等细小杂质，也能顺着流道的倾斜面滑到阀腔底部的沉渣位置，不会直接卡到密封副上，日常维护只需要定期打开底部的排污堵头排出沉渣即可，维护工作量远低于传统的手动排污阀。

从安装边界来看，这款阀组的整体外轮廓是规则的矩形环结构，没有突出的操作手柄或者外置部件，安装时需要预留的操作空间只需要覆盖底部的排污位置即可，不需要在侧面预留大的操作空间，适合安装在管路布局紧凑、周边空间狭窄的设备夹层、管廊角落等位置；进出口的连接端采用标准的管道接口尺寸，能直接和同规格的管道、法兰或者快装接头匹配，不需要额外做过渡转接件，现场安装的适配性很强。

在实际应用场景中，这类自排水筏除了常规的压缩空气站房、蒸汽管线使用，还能适配气动设备的进气端低点、冷冻式干燥器的排水端、储气罐底部排污位置、换热设备的冷凝水排放点位，相比传统的手动球阀排水，不需要操作人员定期巡检开关阀门，能避免因为人工巡检不及时导致的管路积水问题，也能避免手动排水时阀门开度过大导致的介质泄漏浪费；相比电磁式排水阀，不需要敷设供电线路和控制线路，安装成本更低，也不会因为供电中断导致排水功能失效，在一些没有供电条件的野外管路、临时管线场景下优势尤其明显。

结构建模过程中，所有的弯管段都做了等壁厚处理，管壁厚度能满足常规1.6MPa工作压力下的强度要求，弯管的拼接位置全部采用圆角过渡，没有应力集中的尖角结构，焊接或者粘接拼接的位置都预留了足够的连接宽度，能保证加工组装时的连接强度；两个阀芯腔体的位置对称布置，在环腔上的开孔位置做了加强翻边处理，避免开孔位置因为应力集中出现开裂问题，整体结构的强度冗余能满足工业管路长期带压运行的可靠性要求。
