带无限螺旋结构的立式垂直输送设备

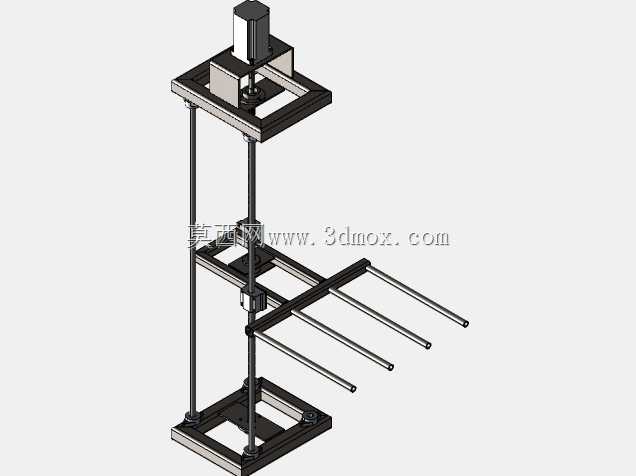

　　在轻工包装、电子元器件组装、小型五金件加工的产线布局里，经常会遇到上下层工位高差在1-2米区间的物料转运需求，这类场景如果采用倾斜皮带输送，会占用过多车间平面空间，若采用人工递料则效率波动大、重复劳动强度高，这款立式垂直输送结构就是针对这类窄空间高差转运场景设计的。从结构组成来看，设备整体采用双光轴立柱作为主体支撑框架，底部和顶部都设置了方形安装法兰板，法兰板上预留了螺栓固定孔位，安装时可以直接通过膨胀螺栓或者机米螺丝固定在车间地面或者上层设备的安装平台上，不需要额外焊接辅助支架，现场安装的调整余量充足。

　　顶部的驱动单元采用立式安装的动力源，直接连接传动丝杆，丝杆两侧平行布置两根镀铬光轴作为导向支撑，中间的滑动载台通过直线轴承与光轴配合，同时通过丝杆螺母与传动丝杆连接，将动力源的旋转运动转化为载台的垂直升降运动，这种传动结构的重复定位精度可以控制在0.1mm以内，完全满足小件物料定点投放的位置要求。载台前端伸出四根平行的不锈钢托杆，托杆的间距可以根据实际承载的物料托盘尺寸进行调整，托杆端部做了圆弧倒角处理，避免取放物料时刮蹭托盘或者工件表面，载台的滑动座上设置了锁紧调节块，调试时可以根据实际负载大小调整直线轴承的预紧力，避免高速升降时出现载台晃动的问题。

　　不同于传统斗式垂直提升机的料斗结构，这款设备的开放式托杆设计可以适配多种尺寸的平底物料托盘，不需要针对特定工件定制专用料斗，在多品种小批量的生产场景下切换物料时，只需要调整托杆间距或者更换适配的托盘即可，不需要对设备主体结构做改动。设计时特意将驱动单元布置在顶部框架上，一方面可以减少底部安装空间的占用，另一方面也可以避免车间地面的油污、切削液溅到动力源或者传动部件上，延长设备的维护周期，双光轴的导向结构相比单柱导向的抗偏载能力更强，当物料在托杆上放置位置存在小幅偏移时，也不会出现载台卡滞的情况。设备的整体外轮廓宽度控制在400mm以内，深度方向加上托杆的伸出长度也不超过600mm，在产线边布置时只需要占用很小的平面空间，就可以实现地面工位与高度1.5米左右的上层流水线、料仓或者加工工位之间的物料往返输送。传动丝杆的导程选择了5mm的规格，搭配常规转速的动力源时，升降速度可以控制在0.1m/s-0.3m/s之间，既可以保证物料输送的平稳性，避免小件物料在升降过程中滑落，也能满足常规产线每分钟5-8次的转运节拍要求。

　　上下两端的安装法兰板上都预留了限位传感器的安装孔位，现场调试时可以根据实际需要的升降行程调整上下限位的位置，不需要额外加工传感器安装支架，框架的所有型材连接处都采用了内六角螺栓连接，没有外露的突出结构，避免设备运行过程中刮蹭操作人员的衣物或者周边管线。在实际应用中，这款设备既可以单独作为上下料工位的提升装置使用，也可以多台串联布置在多层流水线之间，作为层间物料转运的核心节点，相比倾斜输送线，其垂直布置的结构可以节省至少70%的平面占用面积，对于车间空间紧张的中小型加工车间来说适配性很强。托杆采用空心不锈钢管制作，在保证结构强度的同时尽可能降低了载台的自重，减少了传动丝杆和驱动单元的负载，延长核心传动部件的使用寿命，光轴表面做了硬铬镀层处理，耐磨性能优异，长期运行也不会出现导向面磨损导致的精度下降问题。
