800mm带宽矿用槽型皮带输送设备

在矿山、砂石骨料生产的散料转运环节，带式输送设备是衔接破碎、筛分、储料各工序的核心连续输送装备，本次呈现的800mm带宽槽型皮带机，正是针对中小产能散料输送场景做的落地化结构设计，完全适配矿山采石场、砂石加工厂的户外重载作业工况。

从实际作业需求出发，这类输送设备的核心作用是完成块状、颗粒状散料的长距离连续转运，替代传统的装载机短驳、人工转运模式，大幅降低散料转运环节的人力与设备损耗，尤其在采石场的粗碎出料到中碎进料段、成品骨料到储料堆的转运段，这类中等带宽的皮带机能够匹配7.5kw驱动单元的输出能力，稳定输送粒径不超过120mm的矿石、砂石物料，常规布置下输送倾角控制在18度以内时，输送能力可以达到每小时150-200吨，完全匹配中小型砂石生产线的产能节拍。

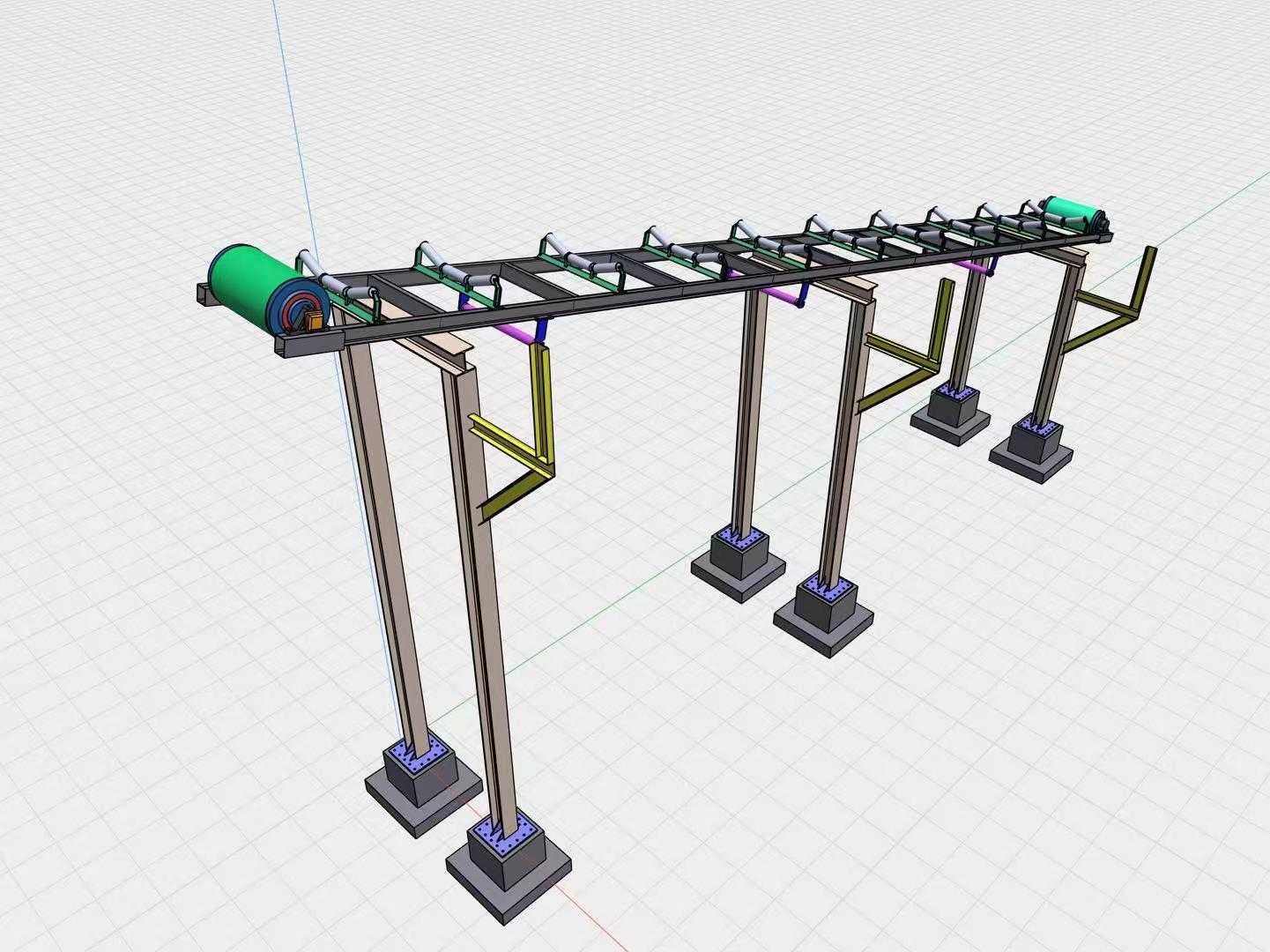

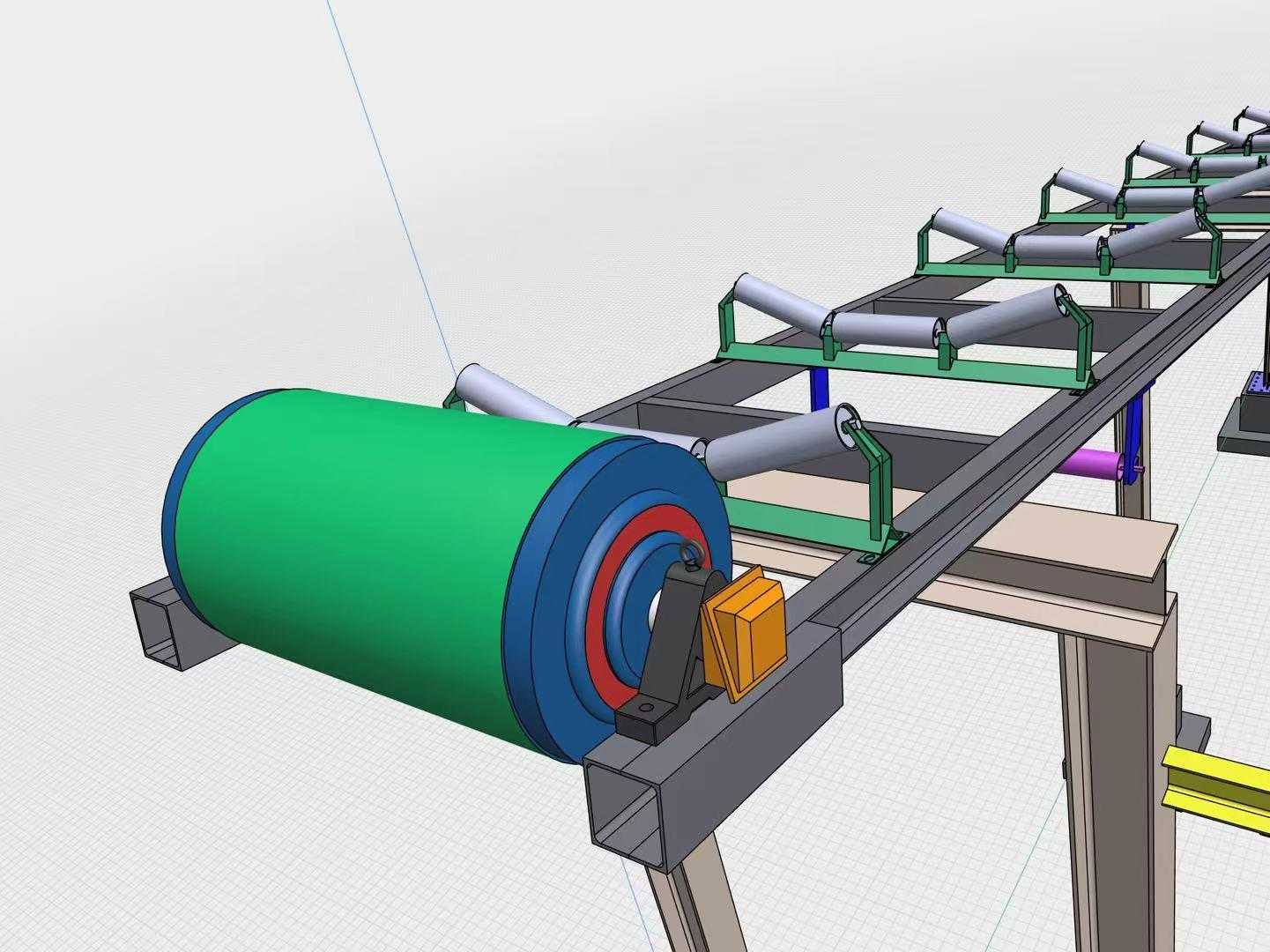

结构设计层面，整机采用标准化的模块化机架设计思路，主体机架采用型钢焊接成型，分段式的机架单元可以根据现场输送距离灵活拼接，不需要在现场做大量的焊接改制工作，降低现场安装的施工难度。承载段采用三节式槽型托辊组，槽角设置为30度，既能够增大散料的装载截面积，提升输送效率，也能避免输送过程中块状物料从皮带两侧撒落，回程段采用平行下托辊支撑皮带回程段，减少皮带运行过程中的垂度，降低运行阻力。驱动端采用电动滚筒作为驱动单元，将电机、减速机构集成在滚筒内部，相比传统的电机-联轴器-减速机-外置滚筒的驱动形式，大幅减少了驱动端的占用空间，同时整体密封结构更适配矿山现场多粉尘、多淋水的作业环境，减少日常维护的工作量。张紧装置采用螺旋张紧结构布置在机尾位置，结构简单可靠，操作人员只需要定期调整张紧螺杆的行程，就可以补偿皮带在长期运行后产生的塑性伸长，保证皮带与滚筒之间的足够摩擦力，避免出现皮带打滑、跑偏的问题。

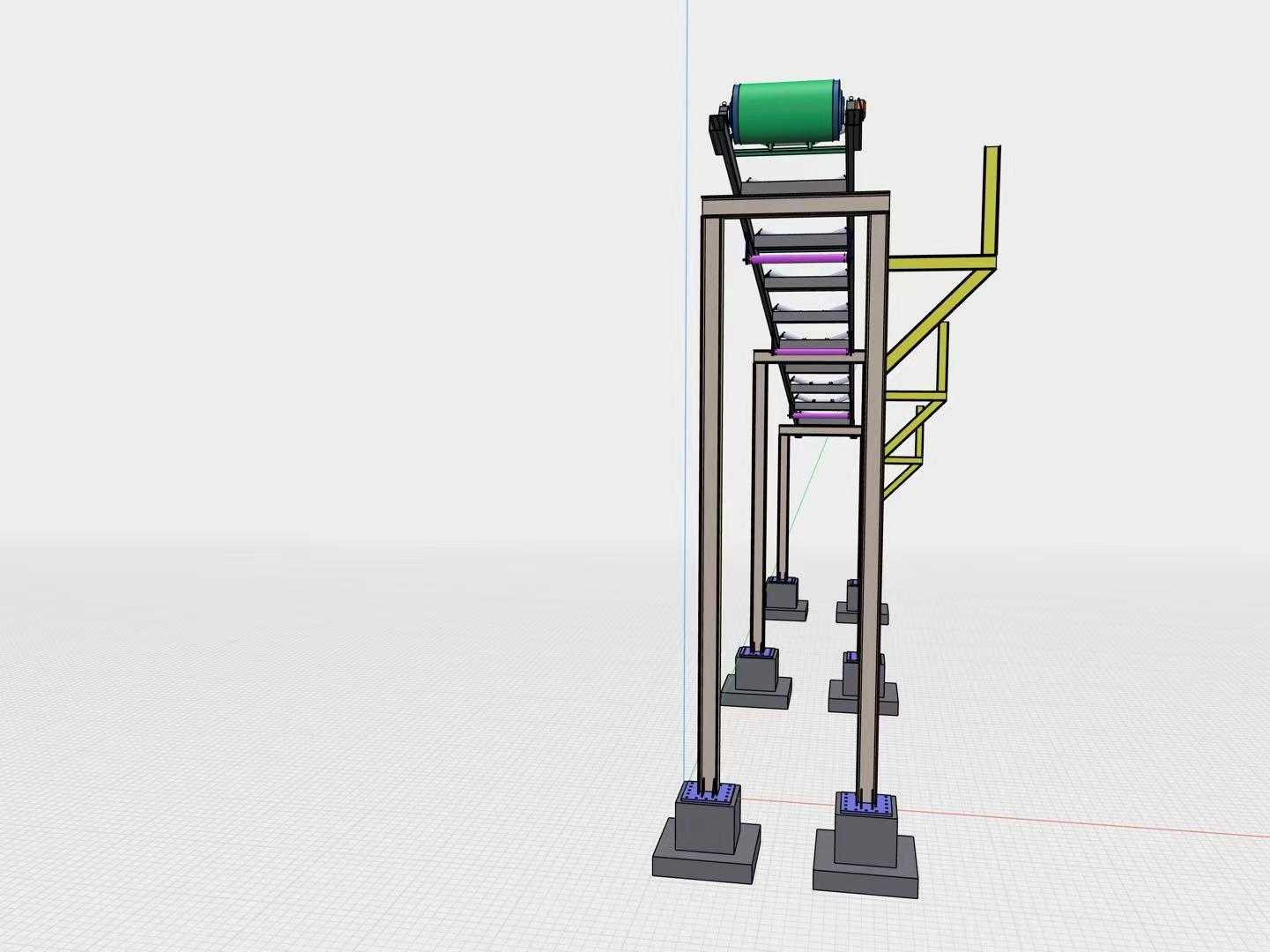

安装边界方面，整机的支腿采用型钢焊接结构，底部配套预制混凝土基础底座，每个支腿位置的基础都预留了地脚螺栓安装孔，现场安装时只需要将机架支腿与预埋地脚螺栓紧固即可，不需要做大规模的混凝土现浇作业，缩短现场安装周期。800mm的带宽设计，使得设备整机横向最大宽度控制在1300mm以内，对现场安装的通道宽度要求较低，即使是空间相对局促的矿山井下转运段、老旧砂石生产线的改造场景，也能够顺利完成设备布置。设备的进料端设置了导料槽结构，能够承接上游设备落下的物料，避免物料直接冲击皮带表面造成皮带损伤，同时导料槽两侧的密封胶皮可以减少落料过程中的粉尘外溢，改善作业现场的环境。

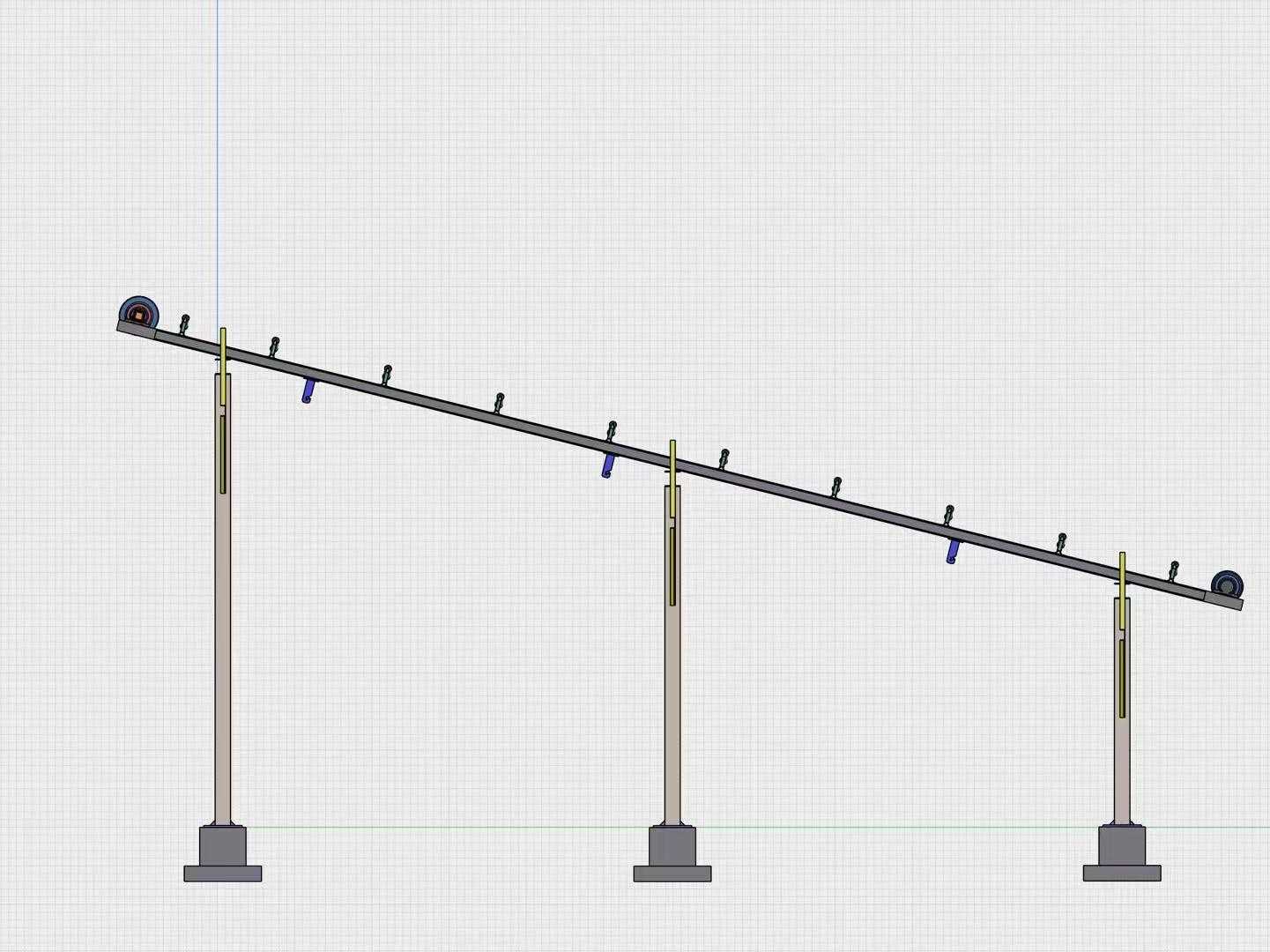

从结构建模的细节来看，整个模型完整还原了设备的所有装配关系，从滚筒的轴承座安装位、托辊组的支架连接结构、支腿与机架的螺栓连接位置，到电动滚筒的接线盒位置、张紧装置的调节行程范围都做了准确的还原，能够直接用于生产线的布置方案校验、安装过程的施工模拟，也可以作为同类型输送设备设计的参考原型，帮助设计人员快速完成同类型设备的参数化改制，减少重复建模的工作量。在实际选型过程中，这类800mm带宽的皮带机还可以根据现场的输送长度、提升高度调整支腿的高度、托辊组的布置间距，当输送长度超过50米时，可以适当增加中间驱动单元或者调整电动滚筒的功率，保证设备运行的稳定性。另外，针对有特殊防尘需求的作业场景，还可以在机架上部加装防尘罩结构，模型预留的机架安装孔位也能够兼容这类附加结构的安装，不需要对主体机架做额外的改制。设备的卸料端设置了清扫器结构，能够刮除粘附在皮带表面的细颗粒物料，避免物料进入回程段托辊与皮带之间造成托辊磨损、皮带跑偏的问题，这一细节设计也是矿山散料输送设备长期稳定运行的必要保障。
