工业传动用DMT100IV型减速机结构

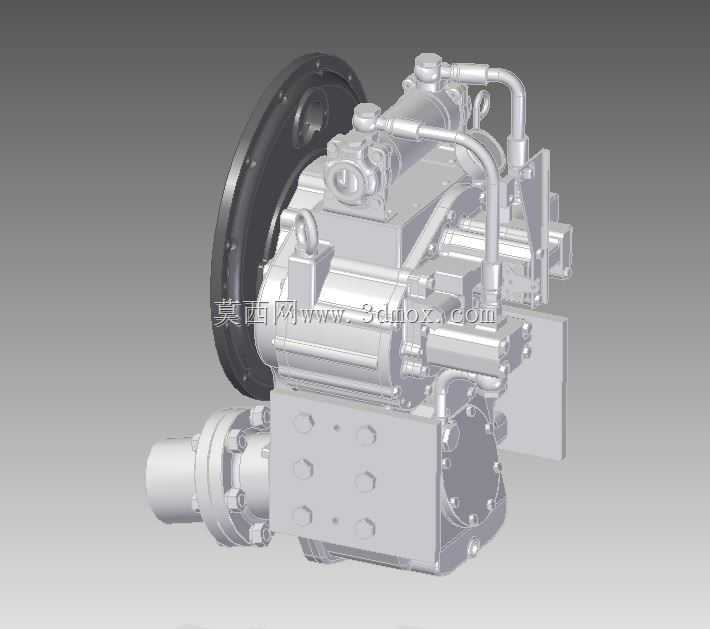

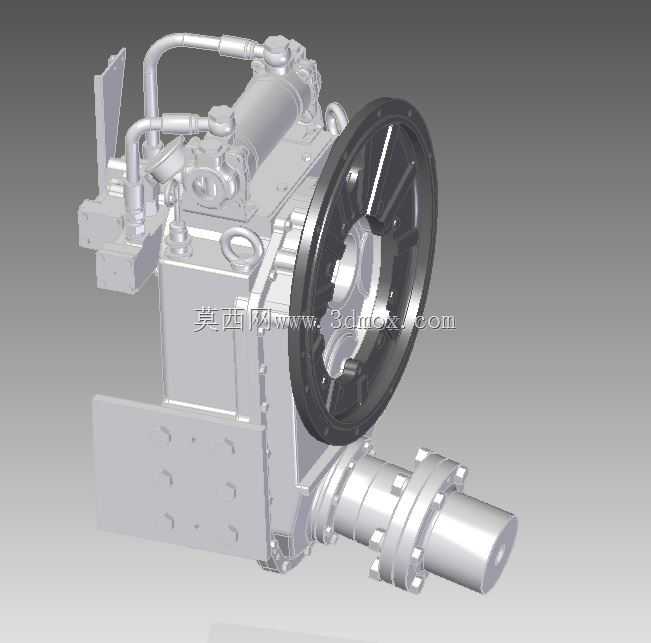

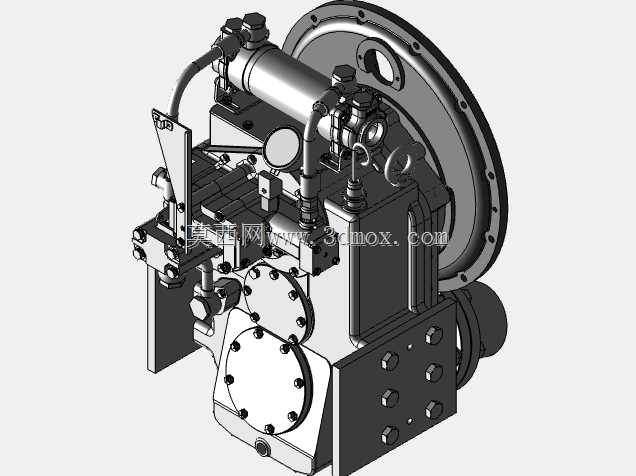

这款传动装置的三维结构完整还原了重载工况下减速单元的实体形态，从输入端的法兰连接面到输出端的轴伸结构，每一处安装接口的尺寸边界都做了精准还原，能直接用于设备布局阶段的干涉校验。在工程机械、重型输送设备的动力传输链路里，这类减速单元承担着匹配原动机转速与执行端负载扭矩的核心作用，输入端的大尺寸连接法兰适配主流柴油发动机、大功率伺服电机的安装止口，法兰端面上的螺栓孔位按照通用传动接口标准排布，现场安装时不需要额外做转接板加工，能直接对接动力输出端的飞轮壳或者电机端盖，减少装配环节的同轴度调整工作量。

从结构设计逻辑来看，箱体采用了分体式铸造壳体的布局，上下壳体的结合面做了精加工止口设计，既保证装配时的定位精度，也能避免内部齿轮润滑油的渗漏，壳体外部的加强筋沿着齿轮啮合的受力方向排布，不是随意添加的装饰结构，在承受大扭矩输出带来的壳体变形应力时，这些加强筋能将局部应力均匀分散到整个箱体壁面，避免长期重载工况下壳体出现开裂或者轴承孔位偏移的问题。输入端旁侧布置的管路接口，是为了适配强制润滑系统的油路连接，当设备在倾斜角度较大的工况下运行时，依靠齿轮飞溅润滑无法保证上部轴承的润滑效果，外接的润滑管路可以将箱体内的润滑油直接输送到高速端轴承位置，避免轴承出现干磨失效。

输出端的轴伸采用了法兰式连接结构，相比普通的平键轴伸，这种带连接法兰的输出结构能传递更大的扭矩，法兰端面上的定位止口可以和工作机端的连接法兰精准对中，连接螺栓采用高强度铰制孔螺栓，能承受传动过程中的冲击载荷，不会出现键槽滚键或者连接松动的问题。在实际设备选型过程中，设计人员往往需要先确认减速单元的整体安装边界，包括输入端法兰到输出轴端的总长度、箱体的最大宽度、底部安装脚的螺栓孔间距，这些尺寸在三维模型里都能直接提取，不需要反复翻阅二维图纸核对，能大幅缩短设备总体布局的设计周期。

日常做传动系统设计时，很多新手容易忽略减速单元的周边预留空间，比如箱体顶部的通气塞位置、油位观察窗的操作空间、底部放油螺塞的拆装距离，这个模型里把这些附属结构的位置都做了完整呈现，在做整机布局时就能提前预留出维护操作的空间，避免后期设备装配完成后，出现加油、放油、检查油位都无法操作的问题。箱体侧面的吊环结构位置也经过了重心匹配，吊装时整个减速单元能保持水平状态，不会出现输入端或者输出端倾斜磕碰的问题，吊环的螺纹孔深度按照重型吊装标准设计，能承受整机满油状态下的总重量，不会出现吊装过程中螺纹滑牙的安全隐患。

从内部传动的布局逻辑来看，输入端的高速级齿轮靠近轴承支撑位置布置，能减少齿轮轴的挠度变形，保证齿轮啮合时的齿面接触面积均匀，不会出现偏载导致的齿面过早磨损。低速级的大齿轮靠近输出端轴承，大扭矩传递路径尽可能缩短，减少轴类零件承受的扭矩载荷，提升整体传动的可靠性。箱体上的轴承孔位同轴度按照高精度传动要求设计，能保证齿轮轴运转时的径向跳动控制在允许范围内，降低传动过程中的振动和噪音。这类减速单元常应用在工程机械的行走驱动、重型输送带的驱动端、船舶甲板设备的动力传输环节，不同工况下只需要调整对应的外接管路配置和输出轴连接方式，就能适配不同的安装需求，三维模型的可编辑性也方便设计人员根据实际项目需求做局部结构的调整，比如更改输出法兰的孔位、调整底部安装脚的高度，不需要从零开始建模，能有效提升设计效率。
