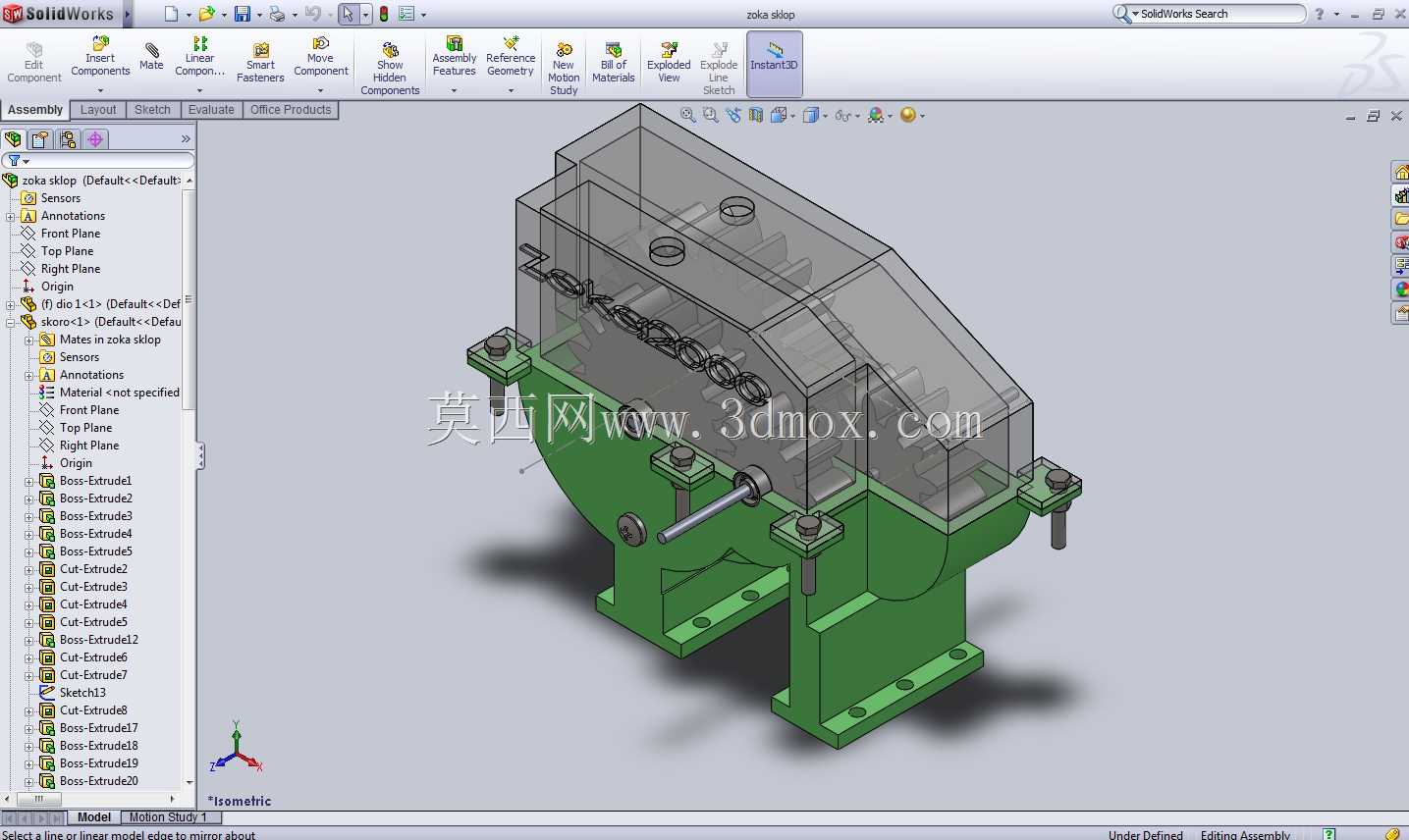

剖视结构齿轮减速传动装置

　　这款减速传动装置的结构设计，核心围绕小空间内的大传动比扭矩输出需求展开，从剖视呈现的内部结构能看到，各级齿轮的啮合间隙、轴系的支撑定位都做了针对性的布局优化，适配常规工业场景里原动机转速偏高、执行端需要低转速大扭矩的匹配需求。从安装边界来看，底部的安装基座预留了多组螺栓固定孔位，孔位的间距、孔径都匹配通用工业机架的安装标准，不需要额外做转接板就能直接固定在设备机架的安装平面上，输入轴、输出轴的伸出长度和轴径尺寸，也适配市面上常规的联轴器、带轮等传动连接件，现场安装时不需要对轴端做二次加工就能完成对接。

　　在实际工业应用场景里，这类减速装置可以配套在输送线的驱动端、小型自动化专机的动力传输段、轻工生产设备的进给机构上，把电机输出的高转速通过多级齿轮啮合降下来，同时放大输出扭矩，带动执行机构完成平稳的运转动作，相比带传动、链传动的减速结构，这种封闭箱体的齿轮减速结构传动效率更高，运转过程中的噪音更低，也能避免外界的粉尘、切削液进入传动啮合区域，延长内部零件的使用寿命。

　　设计思路上，箱体采用了剖分式的结构，上下箱盖通过周边的螺栓紧固连接，既保证了箱体的整体刚性，也方便后期检修时拆开箱盖检查内部齿轮的磨损情况、更换润滑脂，不需要把整个减速装置从设备上拆下来就能完成维护操作；箱体上预留的多个透气、注油孔位，位置都设置在箱体的非受力区域，不会影响箱体的结构强度，同时能保证长时间运转时箱体内的压力平衡，避免润滑油从轴封位置渗漏。内部的齿轮传动布局，把高速级齿轮设置在靠近输入轴的位置，低速级大齿轮靠近输出端，各级齿轮的中心距经过反复校核，既保证了传动比的准确性，也让整个箱体的外形尺寸尽可能紧凑，不会占用过多的设备安装空间；轴系的支撑位置都设置了对应的轴承安装位，轴承的选型匹配了对应的径向、轴向载荷，能承受传动过程中齿轮啮合产生的径向力和少量轴向窜动，避免轴系运转过程中出现偏磨、异响的问题。

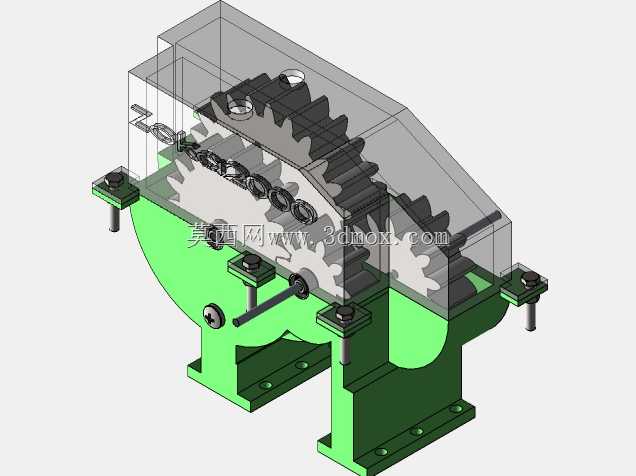

　　从外形结构来看，箱体的加强筋都设置在受力集中的轴承座位置，能提升箱体的抗变形能力，避免长时间承受重载时箱体出现形变导致齿轮啮合错位，箱盖的透明剖视设计也方便在教学、结构演示场景里直观看到内部的齿轮传动路径，帮助学习者理解减速装置的动力传递逻辑。实际选型适配时，只需要核对输入轴的转速范围、输出端需要的额定扭矩，以及安装面的固定孔位尺寸，就能完成和现有设备的匹配，不需要对原有设备的结构做大幅度改动；日常使用过程中，只需要定期通过注油孔补充更换润滑脂，检查连接螺栓的紧固情况，就能保证装置长期稳定运转，不需要频繁拆解维护。
