船用重型双轮滑车起重吊钩组件

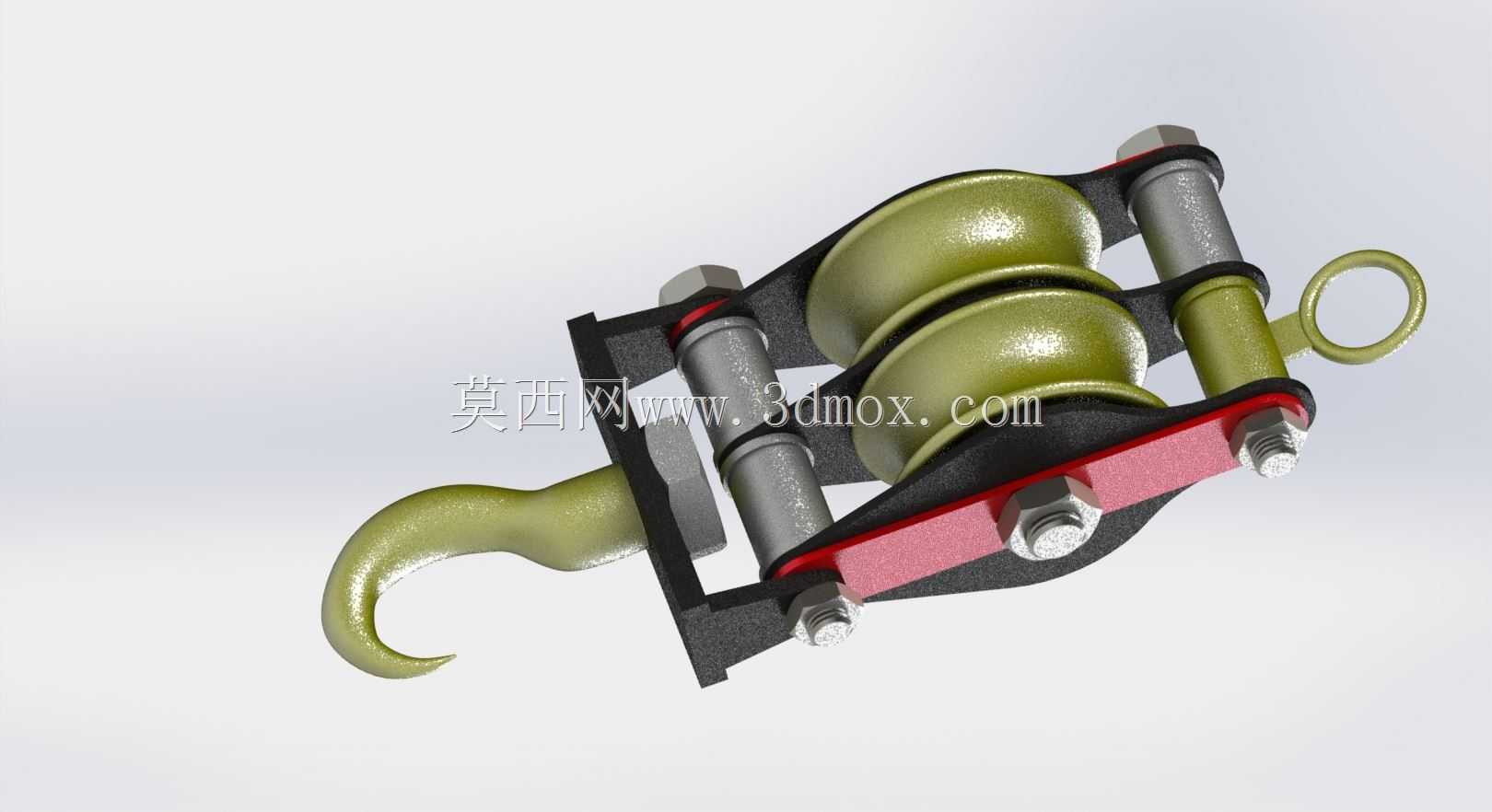

　　在远洋船舶甲板装卸、港口船坞重型物资转运场景中，这类双轮滑车起重吊钩组件是索具系统里的核心受力部件，区别于陆地常规起重滑车，其结构设计完全围绕海上高湿高盐、载荷波动大、作业空间受限的工况做针对性适配。从结构组成来看，整套组件包含双槽滑轮组、侧护板、销轴、吊环与锻造吊钩几个核心部分，双滑轮的排布采用同轴并列设计，能让两根钢丝绳同步绕入，既可以通过动滑轮原理实现省力效果，也能在单根钢丝绳出现意外损伤时保留冗余承载能力，避免吊装过程中出现坠物风险。

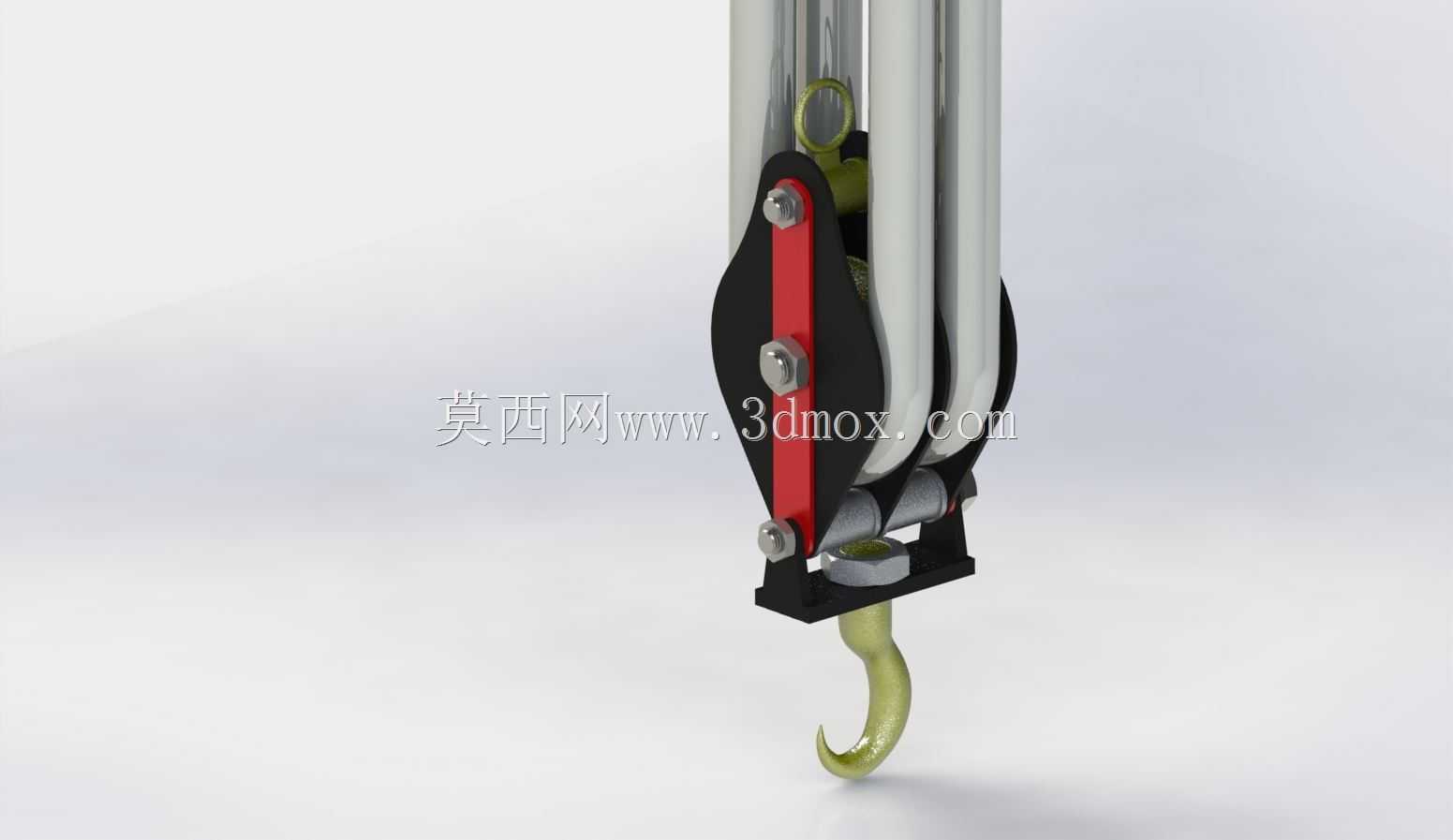

　　侧护板采用加厚钢板折弯成型，边缘做了圆弧倒角处理，既可以阻挡钢丝绳从滑轮槽内脱出，也能避免作业过程中尖锐棱角划伤钢丝绳外层钢丝，护板与滑轮、吊环、吊钩的连接全部采用带防松槽的销轴配合锁紧螺母固定，销轴表面做了硬化处理，能承受长期转动带来的磨损，同时预留了润滑脂注油通道，日常维护时可以直接从销轴端部注入润滑脂，减少滑轮转动的摩擦阻力。吊钩部分采用锻造合金钢材质，钩头做了加宽开口设计，能适配大规格卸扣、吊装带的直接挂载，钩身的曲率经过反复校核，能让载荷均匀分布在钩身截面，避免应力集中导致的断裂风险，吊钩与护板的连接位置设置了推力轴承，让吊钩可以在承载状态下自由360度旋转，方便作业人员调整被吊物资的朝向，不用额外搭配旋转卸扣。

　　从安装边界来看，整套组件的顶部吊环可以直接挂载到起重机的主钩或者甲板吊的吊点上，整体宽度控制在常规船用吊具的通行尺寸范围内，不会在船舱口、甲板走道位置出现卡滞，滑轮槽的尺寸适配船用常规直径的高强度钢丝绳，不需要额外定制非标索具就能直接配套使用。在实际作业过程中，这类滑车组件主要配合船用绞车、甲板吊完成重型设备、集装箱、船用备件的吊装转运，双滑轮的设计可以让钢丝绳的受力降低一半，在同等绞车牵引力的情况下能提升一倍的吊装载荷，同时多绳绕入的方式也能让吊装过程更平稳，减少海上风浪带来的载荷晃动对索具的冲击。

　　设计过程中需要重点校核几个关键位置的强度：首先是销轴的剪切强度，要考虑海上作业1.25倍的动载系数，确保在突发风浪载荷冲击下不会出现销轴剪断；其次是滑轮槽的表面硬度，要和钢丝绳的表面硬度匹配，避免过硬磨损钢丝绳、过软导致滑轮槽过快磨损失效；另外吊钩的开口变形量也是核心校核指标，在额定载荷下开口变形量不能超过允许阈值，防止吊具从钩头脱出。和陆地用的同规格滑车相比，这套组件的所有外露金属件都做了多层防腐处理，能抵御海上盐雾的长期侵蚀，减少日常维护的频次，同时整体结构做了轻量化优化，在保证额定承载能力的前提下尽可能降低自重，方便作业人员在甲板上手动移位、挂载，不会因为组件过重增加额外的作业负担。在三维建模过程中，所有配合面都按照实际加工公差做了预留，销轴和护板的孔位采用间隙配合，保证拆装维护时能顺利打出销轴，滑轮和销轴之间采用转动配合，预留了轴承安装位和润滑间隙，锁紧螺母的位置预留了足够的扳手操作空间，方便现场人员不用特殊工具就能完成拆装检修。这类组件的实际使用寿命很大程度上取决于日常的润滑和检查，建模时也特意在滑轮侧面预留了磨损标识位置，当滑轮槽磨损到标识位置时就需要及时更换滑轮，避免钢丝绳出现卡滞、脱槽的问题。
