小型手动老鹤式起重吊机结构设计

这款手动操作的老鹤式小型吊机，主要面向小型作业场景的轻载吊装需求，常见于机修车间的工件周转、小型仓储的货物上下架、户外零散作业的物料提升等场景，不需要外接动力源，完全依靠人力操作就能完成小重量物料的吊装与回转对位，在无供电条件的临时作业点、对防爆有要求的仓储区域、家庭作坊式的小型加工点位都有很高的适配性，相比电动吊机它没有电路故障风险，维护成本极低，操作门槛也不高，稍加熟悉就能独立完成吊装作业。

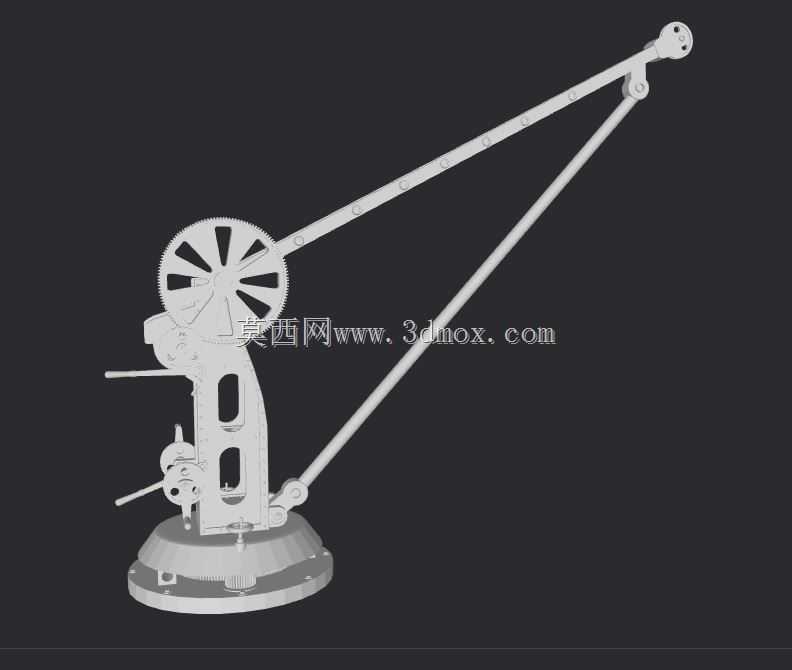

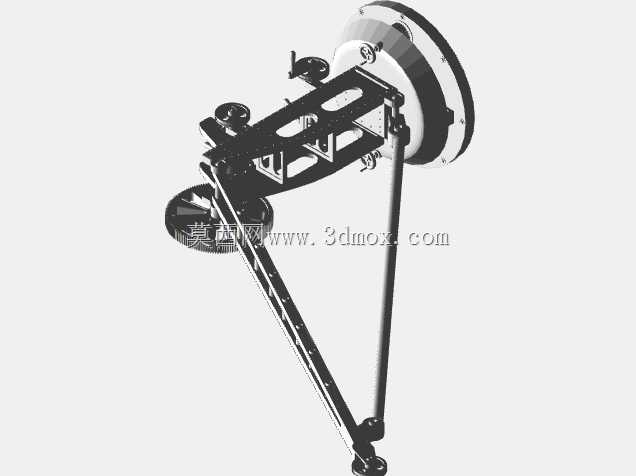

从结构设计逻辑来看，整个设备采用了经典的桁架式斜臂支撑结构，主吊臂采用镂空桁架设计，在保证臂架抗弯强度的前提下尽可能降低了自重，避免设备整体过重不便于移位；斜向的支撑杆件与主臂、底座形成稳定的三角形受力结构，吊装作业时载荷会通过主臂、斜撑传递到底座基座上，受力路径清晰，不会出现局部应力集中的问题。底座采用圆形加重式结构设计，作业时可以通过地脚螺栓固定在地面或者工作台面上，也可以搭配配重块实现无固定安装的临时作业，底座内置回转支承结构，整个臂架部分可以绕底座中心做水平方向的回转，方便将吊装的物料转移到作业半径内的任意点位，不需要反复挪动底座位置。

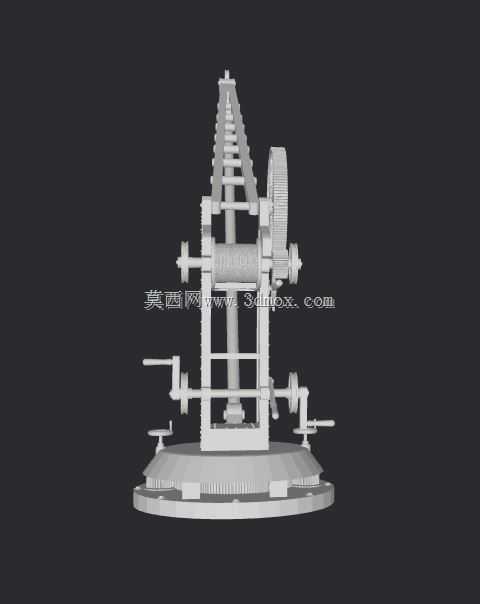

臂架根部集成了手动绞车机构，配套的手轮操作结构可以通过齿轮减速放大输入扭矩，操作人员只需要转动手轮就能通过钢丝绳带动吊钩实现重物的升降，绞车自带自锁结构，只要停止转动手轮，载荷就会自动锁止在当前高度，不会出现溜钩下坠的安全隐患，操作的安全冗余足够应对日常轻载作业的需求。臂架头部设计了定滑轮结构，用来改变钢丝绳的受力方向，减少钢丝绳与臂架的摩擦损耗，同时保证吊钩起升过程中的轨迹始终垂直向下，避免起吊时重物出现横向摆动。

从安装边界尺寸来看，这款吊机的整体长度为12.9厘米，对应实际等比例缩放前的设备作业半径可以覆盖1.5米到2米的范围，模型状态下高度为12厘米，对应实际设备的起升高度可以达到2米左右，宽度为4.1厘米，对应实际设备的底座安装直径在60厘米左右，安装时只需要预留直径80厘米的平整安装面即可，不需要过大的安装空间，不管是固定在工作台边缘还是地面点位都能适配。

在结构细节处理上，臂架的桁架杆件采用等截面设计，建模时统一了杆件的截面规格，加工时可以直接选用标准型材下料，不需要额外开模制作零件，降低了加工制造成本；所有铰接点位都设计了衬套安装位，长期使用磨损后只需要更换衬套就能恢复铰接精度，不需要整体更换臂架结构，后期维护的成本很低。绞车部分的齿轮传动采用开式齿轮设计，日常只需要定期涂抹润滑脂就能保证传动顺畅，不需要复杂的密封润滑结构，适配恶劣工况下的使用需求。

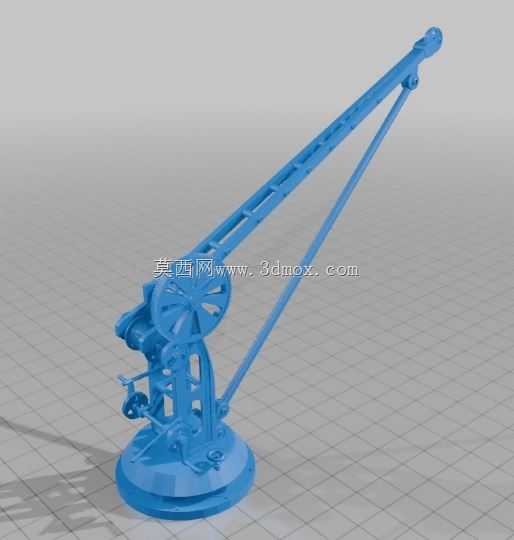

实际使用过程中，操作人员只需要先将底座固定牢固，确认支撑结构无松动后，转动手轮将吊钩下放到重物挂点位置，挂好吊索后反向转动手轮将重物起升到合适高度，之后推动臂架绕底座回转，将重物转移到目标点位上方，再缓慢转动手轮将重物下放就位即可，整个操作流程不需要复杂的培训，单人就能完成全部作业流程。对于小批量、零散的轻载吊装作业来说，这种结构的吊机比大型起重设备灵活度更高，使用成本更低，也不会占用过多的作业空间，是小型作业场景下非常实用的起重作业工具。建模过程中对所有铰接点的配合间隙、运动干涉都做了校验，臂架在全角度回转、吊钩全行程升降的过程中都不会出现结构干涉，可直接用于结构演示、作业模拟或者3D打印制作等比例缩小的功能模型。
