150A水冷高压船用电子调速器结构

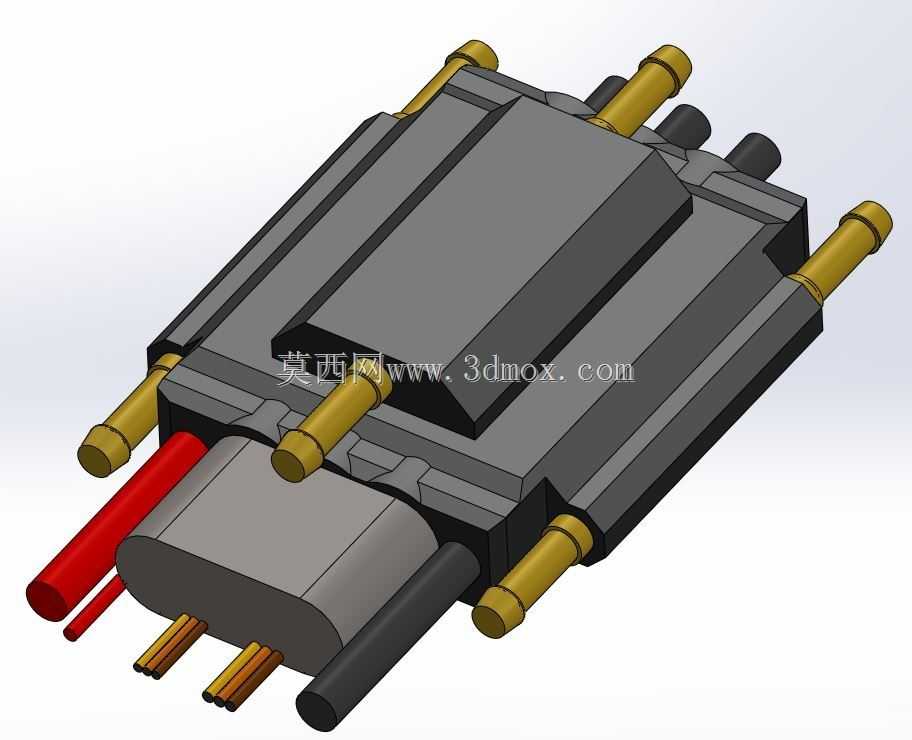

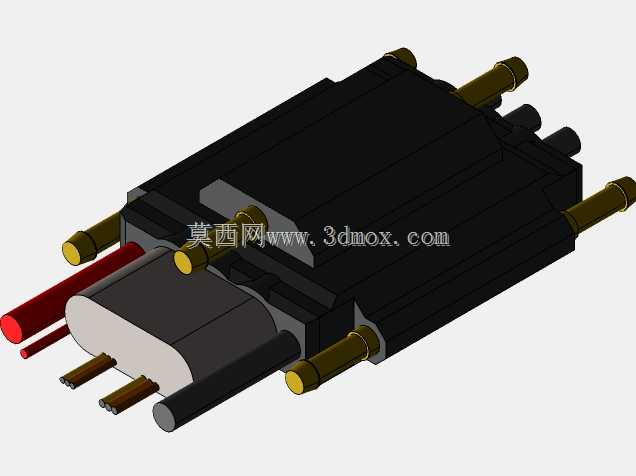

　　这款150A规格的水冷高压船用电子调速器，主要面向大比例遥控模型船、小型无人作业艇的动力驱动场景，在竞速类模型船、水文监测无人艇的动力系统中承担核心的动力调节职能，负责将动力电池输出的高压直流电转换为可调节的三相交流电，匹配无刷电机的转速控制需求，同时承接动力回路的电流通断、过载保护、信号解析等功能。从结构设计来看，整体采用模块化堆叠布局，主体外壳做了多道加强筋结构，既提升壳体的抗冲击能力，也能在艇体发生小幅碰撞时分散外力，避免内部功率元件受挤压损坏。外壳的密封结构采用嵌套式胶圈槽设计，配合端盖的压紧结构可实现IP67级别的防水能力，适配船用设备长期接触高湿、溅水环境的使用要求，即使艇体短暂没入水中也不会出现电路短路问题。

　　水冷回路的接口采用快插式黄铜接头，分布在壳体两侧的凸起位置，接头的伸出长度经过匹配计算，既不会因为过长增加安装时的空间占用，也不会因为过短导致水冷管弯折堵流，进出水接口采用差异化的管径标识，安装时可快速区分回路方向，避免接反导致散热效率下降。功率元件的排布紧贴壳体内部的水冷腔壁，导热界面采用高导热系数的硅脂填充，可将MOS管等大电流工作元件产生的热量快速传导到水冷回路中，相比风冷结构能在高负载持续输出时保持更低的工作温度，避免高温触发功率降额，适配船模竞速时全油门持续航行的工况。信号引出端采用多芯镀金插针结构，插针的排布做了防呆设计，错位的针脚布局可避免安装时插反信号线缆，导致接收机信号匹配错误。动力输入线采用红黑区分的大平方硅胶线，线皮采用耐油耐海水腐蚀的特种橡胶材质，长期接触含盐的水汽也不会出现线皮开裂、铜丝氧化的问题，输出端的三相线采用并排排布的多股细线结构，可根据电机安装位置灵活弯折调整走线方向，不会因为线体硬度过大拉扯电机接线端。安装边界方面，整体外形为带倒角的长方体结构，底部预留了两个对称的安装固定孔位，孔位间距适配主流模型船的动力舱安装标准，安装时可采用M3规格的螺丝直接固定在玻纤或者碳纤材质的安装板上，不需要额外制作转接支架。

　　壳体顶部的凸起结构为电容安装仓，内部放置的大容量电解电容可缓冲大电流输出时的电压波动，避免电池端电压骤降导致接收机重启，这个凸起结构的高度经过控制，不会超出动力舱的常规内部净空，安装时不会和舱盖产生干涉。从设计思路上看，这款电调没有采用消费级电调常见的裸露式PCB布局，而是将所有功率元件、信号元件都封闭在金属壳体内，一方面提升了电磁屏蔽能力，避免船上的图传、遥控信号接收设备受到功率回路的电磁干扰，另一方面金属壳体本身也可作为辅助散热结构，在水冷回路出现短暂断流时，可通过壳体表面和空气的热交换带走部分热量，给操作人员留出故障处置的时间。

　　接口的位置排布充分考虑了船内走线的便利性，动力输入线朝向电池安装侧，输出线朝向电机安装侧，水冷管接口朝向船底的进水口方向，信号线缆朝向接收机安装的船艏方向，所有线缆的引出方向都对应船上对应设备的常规安装位置，安装时不需要大幅度弯折线缆，可减少走线空间占用，也能避免线缆过度弯折导致的内部铜丝断裂。在实际使用场景中，这款电调可支持最高150A的持续电流输出，短时间峰值电流可突破200A，匹配大扭矩无刷电机时可驱动总重十公斤级的模型艇达到每小时八十公里以上的航速，水冷回路的流量只需要匹配常规的船用吸水舵即可满足散热需求，不需要额外加装独立水泵，简化了船内动力系统的结构。壳体的边角都做了R角处理，安装时不会刮伤船内的其他线缆或者船体结构，所有外露的金属接头都做了镀镍处理，长期在高盐雾环境下使用也不会出现锈蚀，减少了日常维护的工作量。
