船用高压水冷无感电调三维结构设计

做船模动力系统选型和结构适配的时候，这款200A等级的高压水冷无感电调是大尺寸竞速遥控船、重载作业船模的核心动力控制部件，日常接触的不少油改电船模、大比例仿真船模的动力改装里，这类电调的安装适配是结构设计阶段绕不开的环节。从实际应用场景来看，这类电调主要适配6-12S高压锂电供电的船用动力系统，负责接收接收机的控制信号，将电池输出的直流电转换为三相交流电驱动无刷电机运转，同时承担动力回路的过流保护、信号校准、油门线性匹配的功能，相比车用、航用同电流等级电调，船用场景下持续高负荷运转的时间更长，且船体内部空间密闭、散热条件差，因此水冷结构是这类大电流船用电调的标配设计。

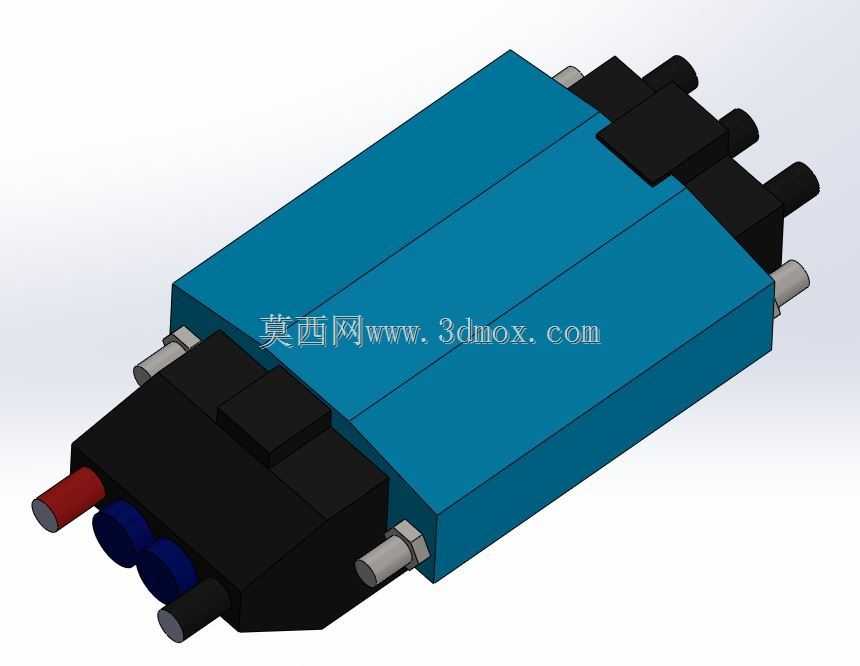

从产品功能特性来看，这款电调采用分体式水冷回路设计，主体功率段的蓝色壳体为水冷腔结构，水流从进水嘴进入后沿着功率板排布的流道循环，直接带走MOS管工作产生的热量，再从出水嘴排出到船外，相比风冷结构散热效率提升40%以上，能够支持200A持续电流输出、短时峰值电流突破300A的工况，满足大排量无刷电机在竞速、拖航时的大电流输出需求。电调的接线端做了分区设计，电源输入端采用大电流铜柱接线结构，红黑分别对应正负极，能够适配10AWG以上的大线径硅胶线，避免大电流下接线端发热烧蚀；电机输出端为三个并排的接线柱，支持电机正反转调整，适配不同转向需求的船用螺旋桨；信号端采用标准三针杜邦接口，兼容主流航模、船模接收机的信号输出协议，无需额外转接即可完成接线。

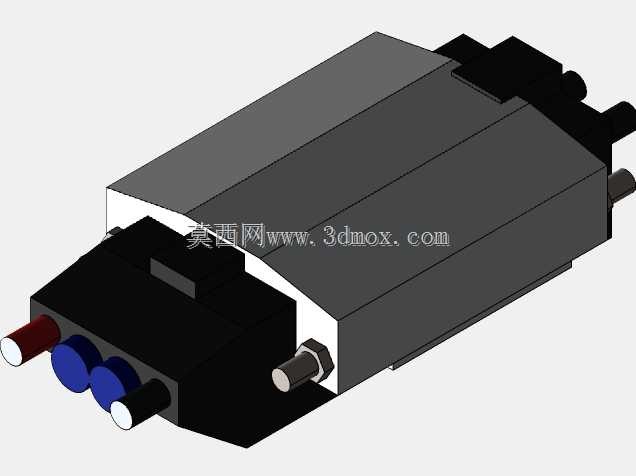

从设计思路来看，这款电调的结构排布完全围绕船内安装的空间特性做优化，整体采用长方体扁平化布局，主体功率部分的壳体做了等宽设计，宽度控制在标准船模设备舱的通用安装尺寸范围内，长度方向预留了水冷嘴、接线柱的突出空间，安装时可以通过双面胶、扎带或者定制的金属固定座直接固定在船身的设备安装板上，不会和船壳内壁、舵机、电池舱等周边部件产生干涉。黑色端盖部分集成了信号处理电路、电容组和开关按键，端盖做了阶梯式凸起设计，既给内部大容量滤波电容预留了安装空间，又能在安装时起到定位作用，避免电调在船身剧烈震动时出现移位。接线柱的排布方向统一朝向电调的一端，方便布线时所有线缆集中走向船尾的电机、船首的电池方向，减少线缆弯折半径，避免船内走线杂乱影响其他设备安装。

从外形尺寸与安装边界来看，建模时需要严格核对各突出部件的边界尺寸：主体蓝色水冷壳体的长宽高尺寸按照大电流电调的通用安装规格设定，两端突出的水冷嘴、接线柱的外伸长度需要计入总安装尺寸，避免设计设备舱时预留空间不足。安装孔位虽然这款电调没有预留固定螺丝孔，但建模时需要在底部预留出扎带穿过的槽位空间，或者根据电调的外形尺寸设计配套的3D打印固定座，固定座的壁厚控制在1.5-2mm即可，既保证固定强度，又不会过多占用设备舱空间。水冷嘴的外径适配标准4mm内径的水冷硅胶管，建模时要注意水冷嘴的突出长度足够套入水管并预留卡箍安装的位置，避免水管弯折堵塞水冷回路。接线柱的高度要匹配常用的香蕉插头、接线端子的安装尺寸，接线后端子的外伸部分不能超出船壳的内部边界，避免盖船盖时压到线缆造成绝缘破损。

实际建模过程中，这类电调的细节还原要注意几个工程点：一是水冷壳体的表面要做细微的防滑纹理处理，和实物的铝合金氧化壳体质感匹配，同时壳体的拼接缝隙要控制在0.1mm以内，还原实际产品的装配精度；二是接线柱的金属部分要区分铜质本色和接线端的红色绝缘套，不同接线柱的标识要准确，避免建模时正负极、电机相位的标识出错，影响后续布线参考；三是端盖上的开关按键、信号接口的位置要准确，信号接口的针脚间距按照标准2.54mm排针尺寸建模，方便后续做整机装配时匹配接收机的接线位置。对于做船模整机结构设计的工程师来说，这类标准电调的三维模型精度直接影响设备舱的布局合理性，要是模型尺寸偏差过大，很容易出现实际安装时电调塞不进设备舱、水冷管和船壳干涉、接线长度不够等问题，因此建模时每个安装边界的尺寸都要按照实物实际测量值还原，不能随意估算尺寸。

另外，这类高压船用电调的使用场景里，防水也是结构设计需要考虑的点，这款电调的壳体接缝处、接线柱根部都做了灌胶密封处理，建模时可以在接缝处预留0.2mm的密封胶层示意，提醒装配时做好防水处理，避免船内进水造成电调短路。电调的整体重量控制在大电流船用电调的合理范围内，建模时的材质密度设置要匹配实际的铝合金壳体、塑料端盖、内部铜排和电路板的重量，方便后续做船模的重心配平计算，毕竟船模的重心位置直接影响航行时的稳定性，尤其是竞速类船模，重心偏差过大很容易出现翻船、跑不直的问题。
