七叶轴流排气扇叶轮结构设计

这款轴流风轮主要适配商用及工业场景的通风换气设备，常见于厂房侧墙排风机、厨房排烟系统、设备散热风道、新风系统末端送风单元，也可配套冷却塔、风冷机组作为空气驱动核心部件使用。实际运行中，叶轮作为直接推动空气流动的做功部件，其叶型设计直接决定设备的风量、风压、运行噪音与能耗水平，是通风类设备的核心功能件。

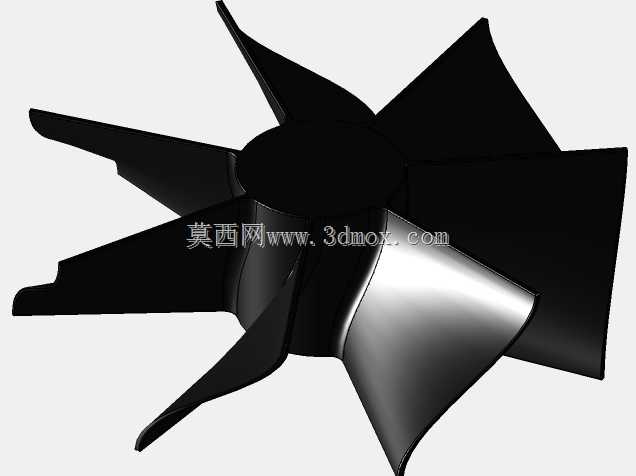

从结构设计逻辑来看，这款叶轮采用七片后掠式扭曲叶片布局，相比常规的五叶、六叶结构，七叶设计在相同转速下可将叶片通过频率提升，降低单叶负载，有效打散气流通过叶片时产生的离散噪音，更适合对噪音控制有要求的民用配套、商用通风场景。叶片采用变截面扭曲设计，从叶根到叶梢的安装角逐步递减，匹配不同半径位置的线速度差异，让整个叶片展向的气流攻角保持在合理区间，避免叶根区域气流分离、叶梢区域做功不足的问题，提升气动效率。轮毂采用中心沉孔的安装结构，预留了与电机轴配合的定位基准面，轮毂与叶片衔接处做了大圆弧过渡，既降低应力集中风险，也能减少轮毂区域的气流涡流损失。

安装边界方面，这类叶轮的外径通常适配对应规格的风筒内径，设计时叶片外沿与风筒内壁的间隙控制在3-5mm区间，间隙过大会产生叶梢回流损失，降低风压，间隙过小则容易因为安装同轴度误差、运行振动产生擦碰故障。中心安装孔的尺寸需匹配常用的单相异步电机、直流无刷电机输出轴径，配套的轴伸长度要覆盖轮毂厚度，预留锁紧螺母或顶丝的安装空间，轮毂端面需设计对应的止口结构，保证叶轮与电机轴的同轴度，降低运行时的动不平衡量。叶片的轴向投影宽度需匹配风筒的轴向安装深度，避免叶片突出风筒范围影响防护网安装，也不能过度缩进风筒导致进风侧气流扰动增大。

功能特性上，这款叶轮的叶型经过气动优化，在额定转速下可输出稳定的轴流风向，气流沿轴向直吹，风阻损失小，适合长距离风道送风或直接排风场景。叶片采用等强度设计，叶根区域厚度更大，承受旋转时的离心力载荷，叶梢区域厚度减薄，降低转动惯量，减少电机启动时的负载冲击。叶片表面做光滑过渡处理，无明显的棱角或凸台，减少气流附面层分离，降低运行时的涡流噪音。整体结构做了动平衡校正设计，建模时就保证每个叶片的质量矩相对中心轴对称，减少后续量产时的动平衡校正工序工作量，适配批量生产的工艺要求。

在实际选型匹配时，需要结合目标风量、风压需求确定叶轮的额定转速，七叶结构相比少叶结构，在相同风量下可以采用更低的运行转速，进一步降低噪音，适合写字楼、商场、餐饮场所等对环境噪音敏感的通风场景。安装时需保证叶轮进风侧留有足够的进气空间，不能紧贴墙面或遮挡物，避免进风不畅导致性能下降、负载异常升高；出风侧如果连接风道，需保证风道截面平滑过渡，避免突然变径或直角弯头造成的气流阻力损失。日常运维中，这类叶轮的叶片表面光滑，不易积灰，即使长期在油烟、粉尘环境下使用，也便于清洁维护，不会因为积灰导致动平衡失效产生振动故障。
