立式带座铰支滚轮轴支撑安装结构

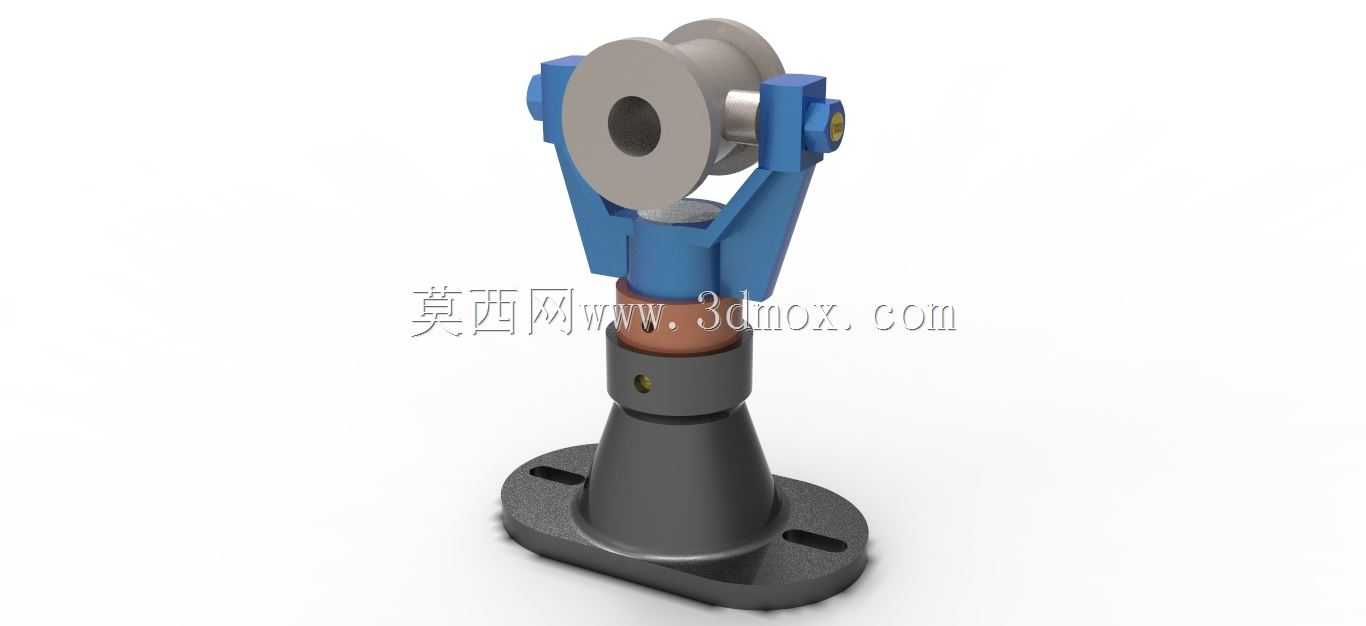

　　这套轴安装结构常见于轻工输送线、小型物料导正工位、阀门执行机构的联动支撑环节，核心作用是为转动轴提供稳定的径向与轴向约束，同时保留小角度的铰支摆动余量，抵消安装面误差或运行中的同轴度偏移。从结构分层来看，底部为带两个长圆形安装孔的法兰式支座，底座采用锥台过渡结构向上收窄，相比等直径立柱能在同等材料用量下获得更高的抗弯截面模量，长圆孔的设计允许安装时在孔位行程范围内调整支座的固定位置，降低对安装底板孔位加工精度的要求，适配现场安装时的位置微调需求。

　　支座中段设置有环形定位台阶与径向紧定螺钉孔，用于固定上方的衬套段，铜质衬套直接套入支座上端的内孔，通过紧定螺钉锁紧防转，衬套内壁与转动轴采用间隙配合，既保证轴转动时的顺滑度，又能在衬套磨损后单独更换，无需整体更换支座，降低后期维护成本。上部的铰支叉架为对称式双立板结构，两个立板上开有同轴的销轴孔，通过带防松垫片的螺栓与销轴将滚轮组件夹持在中间，叉架与下方衬套的连接端采用圆柱面配合，允许叉架绕竖直轴线做小角度偏转，这个设计主要是为了补偿滚轮接触工作面时的角度偏差，避免滚轮出现偏磨、卡滞的问题。

　　滚轮部分为中间带通孔的盘式结构，中心孔与销轴采用过渡配合，滚轮两侧与叉架立板之间预留有0.2-0.5mm的轴向间隙，防止运行中热胀导致滚轮被夹死，滚轮的外圆面可根据实际使用场景更换不同材质的包胶层或金属轮面，适配导正、支撑、滚动导向等不同工况需求。从安装边界来看，底部法兰的两个安装孔中心距适配常规的型材安装面，整体竖直高度可通过更换不同长度的中间衬套进行调整，叉架的开口宽度决定了可容纳的滚轮最大宽度，销轴的直径直接决定了整套结构的额定承载能力，选型时需要根据实际承受的径向载荷核算销轴的剪切强度与支座的抗弯强度。

　　设计过程中需要重点关注几个配合面的公差选择：支座内孔与衬套的配合采用H7/h6间隙配合，保证衬套拆装便捷；销轴与叉架立板孔的配合采用H7/k6过渡配合，保证销轴与叉架无相对转动；销轴与滚轮内孔的配合采用H8/f7间隙配合，保证滚轮转动灵活无卡滞。同时所有外露的金属加工面都需要做防锈处理，紧定螺钉、销轴螺栓等标准件采用镀锌或不锈钢材质，适配多尘、轻度潮湿的工业车间环境。这套结构没有复杂的传动组件，核心是通过合理的分层设计与公差配合，在有限的安装空间内实现稳定的轴类支撑与摆动补偿，相比一体式焊接支座，这种装配式结构的零件互换性更强，维护成本更低，适合小载荷、需要角度补偿的轴系支撑场景，在小型自动化设备、物料分拣线、阀门联动机构中都能看到同类结构的应用。
