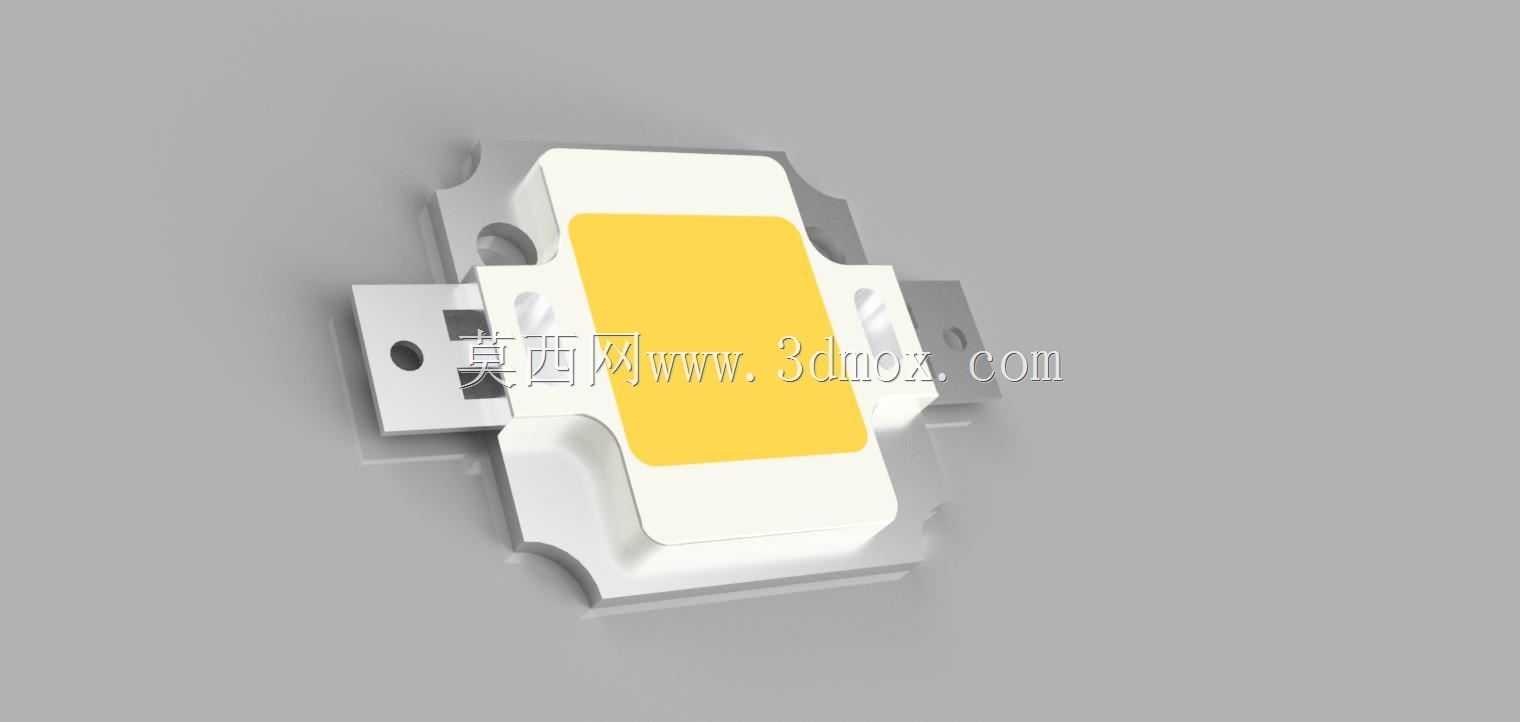

大功率COB封装LED灯珠结构设计

在工业照明、户外投光、商用大功率灯具的结构选型环节，这类10W功率等级的COB封装LED灯珠是核心发光载体，不同于小功率直插或贴片灯珠的分散排布设计，该款灯珠采用集成式COB封装结构，将发光芯片集中封装在同一热沉基板上，从根源上减少了多灯珠排布带来的配光离散问题，也降低了灯具组装环节的贴片工序复杂度。

从实际应用场景来看，这类灯珠常被用于工矿灯、投光灯、车载工作灯、摄影补光灯等对光通量、出光均匀度有较高要求的设备中，相比同功率等级的多颗小功率灯珠组合方案，单颗COB灯珠的出光面集中，配套反光杯或透镜时更容易实现精准的配光设计，减少光斑黄边、中心暗区等常见光学问题。在设备组装环节，该灯珠的安装结构采用带固定孔的金属支架设计，四个延伸出的安装耳上预留了标准螺丝过孔，不需要额外定制复杂的固定压片，只需要匹配对应孔径的螺丝即可完成与散热器的锁附固定，安装边界清晰，不会出现与周边透镜、压线结构干涉的问题。

设计思路上，这款灯珠的结构优先考虑了散热路径的合理性，中间白色封装区域下方直接贴合高导热金属基板，发光芯片工作产生的热量可以直接通过基板传导到背部的散热器上，避免了传统贴片灯珠热量需要经过PCB板再传导的热阻问题。两侧的电极焊盘做了加宽处理，既可以满足大电流通过的载流要求，也能降低焊接时的虚焊风险，不管是采用手工烙铁焊接还是回流焊工艺，都能保证焊接可靠性。出光面的黄色荧光层采用平面涂布工艺，表面平整度控制在较高精度范围内，搭配透镜时可以保证光线折射角度一致，不会出现局部光强偏差。

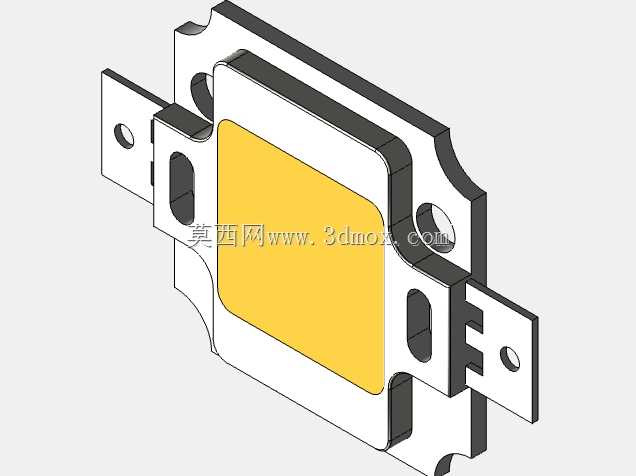

从外形尺寸与安装边界来看，该灯珠整体为对称式十字结构，中心发光区域为矩形，四个安装耳对称分布在基板四周，安装孔位的中心距符合行业通用的大功率COB灯珠安装规范，在替换同规格其他品牌灯珠时不需要修改散热器的孔位设计，互换性较强。灯珠整体厚度较薄，锁附到散热器上之后，发光面到散热器基准面的高度公差控制在较小范围内，配套透镜的焦距匹配难度低，不需要额外增加调整垫片来校准光心位置。

在实际结构设计选型时需要注意，这类灯珠的基板背面必须保证与散热器接触面的平面度，若接触面存在凹凸或间隙，需要涂抹均匀的导热硅脂或加装导热垫片来填充空气间隙，避免热阻升高导致灯珠结温过高，影响使用寿命。电极接线时要注意正负极标识，反向接入不会点亮灯珠，甚至可能造成芯片击穿。另外在设计灯具的密封结构时，要避免密封圈直接压到发光面或荧光层区域，防止长期使用后密封圈的挥发物质附着在发光面上造成光衰加快。

不同于小功率灯珠需要搭配铝基板做二次散热，这款灯珠的金属基板本身就具备足够的结构强度和导热能力，可以直接与散热器接触，减少了中间的铝基板层，既降低了物料成本，也缩短了散热路径，在紧凑结构的大功率照明设备中优势明显。其对称式的结构设计也让安装方向没有严格限制，不管是横向还是纵向安装，都不会影响散热和配光效果，给灯具的整体结构布局留出了更多设计空间。在做三维建模时，需要准确还原安装孔的位置尺寸、电极焊盘的大小与位置、发光面的高度差，这样在后续做灯具整体装配校验时，才能准确检查透镜、压圈、散热器等周边零件的干涉情况，避免开模后出现装配问题。
