狭窄空间重物多爪同步拾取吊具

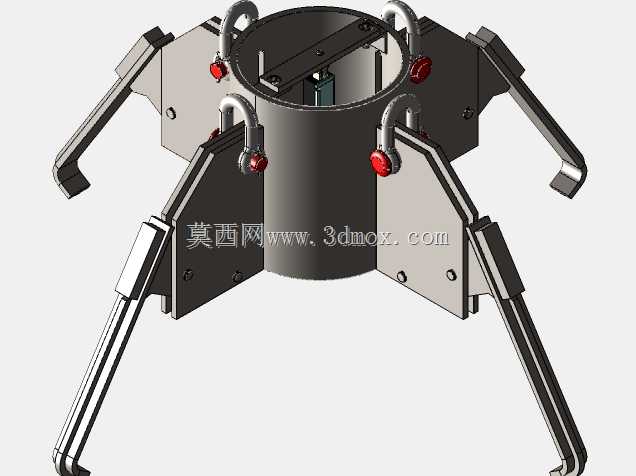

在工业设备检修、阀组拆装、深腔构件内部取件这类作业场景中，常规吊具往往受限于作业空间开口尺寸，无法深入狭窄区域完成重物的抓取与吊运，尤其是在阀块拆装、管道内部构件取出、设备腔体内部零件更换的工况下，作业空间的径向尺寸往往远小于待取重物的外径，普通卡爪、吊钩无法从有限的开口伸入后完成对重物的环抱夹持，强行作业还容易磕碰腔体内壁，损伤配合面，影响设备后续装配精度。这款多爪式拾取工具正是针对这类窄空间重物取出需求设计的专用吊具，整体采用中心筒体为承载基体，周向均匀布置四组可同步收展的夹持臂，配合顶部的吊环结构，可直接连接起重葫芦、行车吊钩等常规起重设备，无需额外配套动力源即可完成重物的抓取与提升。

从结构设计逻辑来看，中心筒体作为整个吊具的承载核心，内部设置联动机构，确保周向所有夹持臂的收展动作完全同步，避免单臂受力不均导致的重物偏斜、滑脱风险。每个夹持臂分为两段铰接结构，上段与中心筒体铰接，下段为承载勾爪段，铰接点处设置复位与锁止结构，当吊具下放时，夹持臂可顺着重物外轮廓自适应收拢，待勾爪段到达重物底部承托位置后，上提吊具的过程中，联动机构会带动所有夹持臂同步向内收拢，勾爪牢牢托住重物底部的承托面，整个抓取过程无需人工手动锁止，依靠重物自身重力即可实现夹持力的自适应加载，重物重量越大，夹持臂的锁止力越强，从根本上避免吊运过程中的松脱风险。

考虑到狭窄空间的作业边界，整个吊具的收拢状态外径可控制在较小尺寸，能够顺利通过狭小的作业开口深入腔体内部，待到达重物位置后，夹持臂展开的最大夹持范围可覆盖数倍于收拢外径的重物尺寸，完美适配“小开口进、大重物出”的作业需求。每个夹持臂与重物接触的勾爪端面都做了圆弧过渡处理，避免尖锐棱角刮伤重物表面或腔体内壁，铰接转动部位都设置了耐磨衬套，减少反复开合过程中的磨损量，延长机构整体使用寿命。顶部的四个吊环采用对称布置，连接吊索后可保证整个吊具起吊过程中始终保持垂直状态，不会出现偏斜卡滞的问题，侧方设置的红色锁紧旋钮可在夹持到位后手动锁死夹持臂位置，针对表面光滑、重量偏大的重物，额外增加一道机械锁止保障，避免突发的机构失效风险。

在实际作业过程中，操作人员只需将收拢状态的吊具从狭窄开口伸入，待中心筒体下端面接触待取重物上端面后，缓慢下放吊索让夹持臂顺着重物外轮廓滑开，确认所有勾爪都到达重物底部承托位置后，缓慢起升吊索，夹持臂会在联动机构带动下同步抱紧重物，待锁紧旋钮确认锁止后即可平稳起吊，将重物从狭窄空间内取出。整个作业过程仅需1-2名操作人员即可完成，相比传统的人工撬拨、绳索捆绑的作业方式，不仅作业效率提升数倍，还能避免人工近距离操作带来的挤伤、砸伤风险，尤其适合化工管道阀组检修、核电设备腔体内部件更换、重型机械深腔零件拆装这类对作业安全性、操作精度要求较高的场景。

从安装适配边界来看，这款吊具顶部吊环的尺寸适配市面上绝大多数常规起重吊钩、卸扣的连接尺寸，无需额外制作过渡连接件即可直接投入使用；夹持臂的展开行程可覆盖一定直径范围内的圆柱形、带凸缘类重物，针对外形不规则的重物，也可通过调整勾爪的接触位置实现稳定承托，不需要针对特定零件单独定制吊具，具备较强的通用适配性。整个机构没有复杂的液压、电气元件，纯机械结构的设计让其维护成本极低，仅需定期在铰接点加注润滑脂即可保证动作顺畅，可在高温、高湿、多粉尘的恶劣作业环境下稳定工作，不会因为环境介质影响出现动力失效的问题。
