21英寸AW鱼雷发射管尾部及舱门结构

　　在水面舰艇与潜艇的鱼雷武器系统配置中，发射管尾部结构与舱门是直接影响武器装填效率、发射安全性以及管体密封性能的核心组成部分，这套适配21英寸口径的AW型鱼雷发射管尾部及舱门结构，主要对应Mk.18型鱼雷的搭载使用需求，整体建模比例设定为1:24，可直接用于舰载武器系统教学演示、发射管结构原理验证以及同比例舰船模型的配套装配。从实际舰船部署场景来看，这类发射管尾部结构通常布置在舰艇鱼雷发射舱的内侧位置，日常承担发射管尾端密封、鱼雷装填定位、发射后管内泄压以及日常维护通道的多重功能，舱门的开合逻辑直接匹配鱼雷装填作业流程，需要在保证结构强度的前提下，实现快速启闭与可靠锁止，避免高海况航行或者发射冲击下出现密封失效、结构松动的问题。

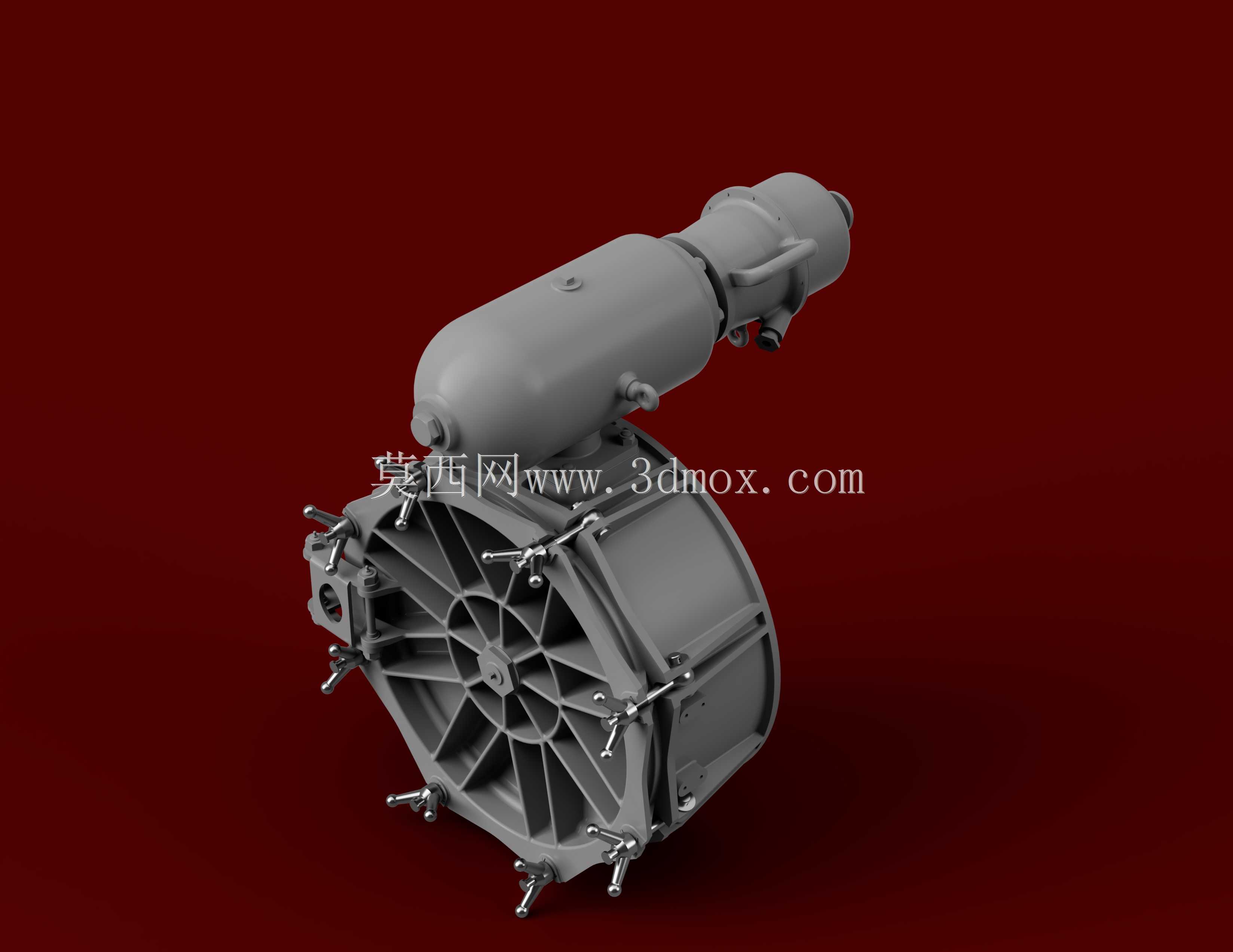

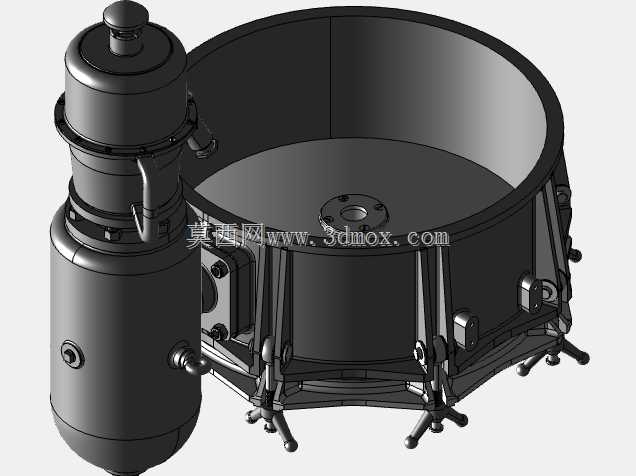

　　从结构设计逻辑来看，这套尾部组件首先围绕21英寸口径的管体边界做匹配设计，整体安装基准完全贴合标准鱼雷发射管的尾部法兰接口，舱门采用多锁点周向布置的锁紧结构，沿舱门法兰圆周均匀分布的锁扣可以在闭合状态下将密封压力均匀传递到密封圈接触面，避免局部应力集中导致的密封泄漏问题，这种设计也能承受鱼雷发射时管内产生的瞬时高压冲击，保证尾端结构不会在发射过程中出现移位或者破损。尾部的主体舱段集成了发射管的尾端导向结构，鱼雷装填时可以通过内部的导向滑轨实现精准对位，减少装填过程中的卡滞风险，舱体上预留的各类接口对应发射系统的气路、信号传输组件安装位，建模过程中完整还原了这些接口的位置与安装尺寸，能够直观呈现发射管尾部的管路与线路布置逻辑。

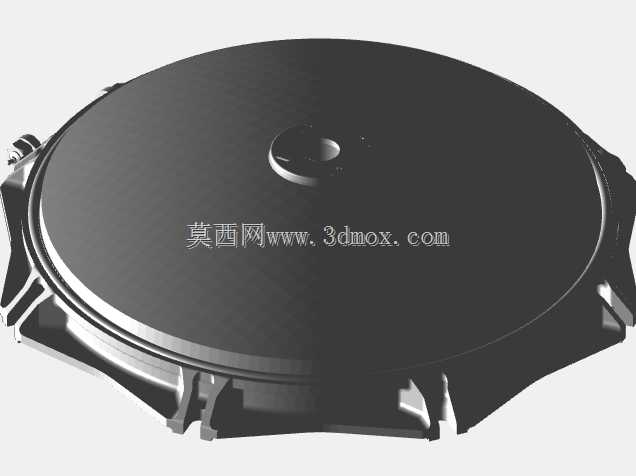

　　舱门的铰接结构采用侧开式设计，开合行程经过优化，不会与周边的舰体结构、装填辅助设备产生运动干涉，锁止机构的操作端布置在便于人员操作的位置，日常维护或者装填作业时，操作人员可以快速完成舱门的解锁与锁闭操作，不需要额外借助复杂的专用工具。从外形尺寸与安装边界来看，这套尾部组件的最大外径与标准21英寸鱼雷发射管的管体外径保持匹配，轴向安装长度预留了足够的密封结构与锁止机构布置空间，安装法兰的孔位完全对应同规格发射管的尾部连接标准，不需要额外做结构修改即可实现与管体的对接装配。舱门开启后的最大回转半径经过校核，能够适配舰艇鱼雷舱内部的常规操作空间，不会占用过多的舱内面积，也不会影响相邻发射管的正常操作。在结构细节处理上，建模过程中还原了舱体外部的加强筋结构，这些加强筋沿舱体周向与轴向布置，能够在控制整体重量的前提下提升舱体的结构刚度，承受发射时的冲击载荷与航行过程中的振动载荷，避免长期使用后出现结构变形。舱门的密封槽结构也做了精准还原，密封圈的安装尺寸与压缩量完全符合舰船水下密封的设计规范，能够保证发射管在水下一定深度范围内的尾端密封可靠性，防止海水倒灌进入发射管内部损坏武器或者管内组件。

　　对于结构设计从业者而言，这套模型可以直观参考舰载武器发射系统的尾部密封结构设计、多锁点舱门的锁紧逻辑以及安装接口的匹配设计思路，尤其是周向均匀锁止的密封结构设计，不仅可以应用在鱼雷发射管上，也可以为各类承压管道的快开舱门、压力容器端盖结构设计提供参考；对于三维建模从业者来说，模型中包含的复杂曲面舱体、多组件铰接结构、均匀分布的锁扣阵列特征，也可以作为复杂机械结构建模的参考案例，掌握这类包含运动机构、密封结构、安装法兰的工业产品建模逻辑，理解军工舰船类产品在结构强度、操作便捷性、安装适配性上的多重设计考量。
