X2系列赛艇专用电调三维结构设计

在竞速类船模的动力系统搭建中，电调作为连接接收机、电池与动力电机的核心枢纽，其结构设计直接决定整套动力链路的运行稳定性与功率输出效率，本次呈现的X2系列赛艇适配电调结构，完全围绕竞速场景下的实际使用需求完成建模还原。从实际船模赛事的应用场景来看，X2系列赛艇属于小尺寸高速竞速艇型，艇内安装空间极为紧凑，同时航行过程中会持续承受发动机高频振动、水面飞溅水花侵蚀、大电流放电带来的高温堆积等多重考验，这就要求电调结构不能仅满足电路功能实现，还要在安装适配性、散热效率、结构防护上做针对性设计。

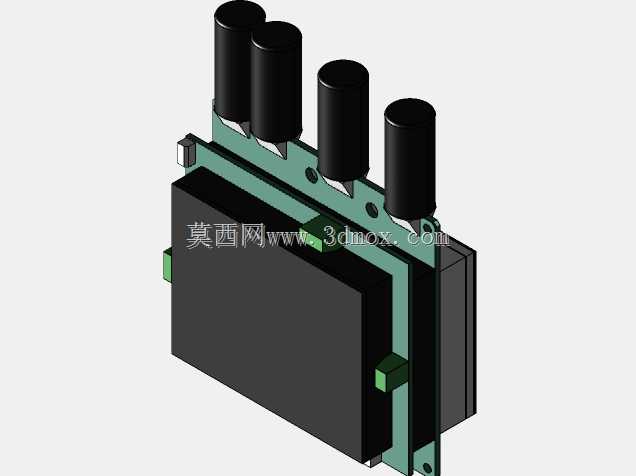

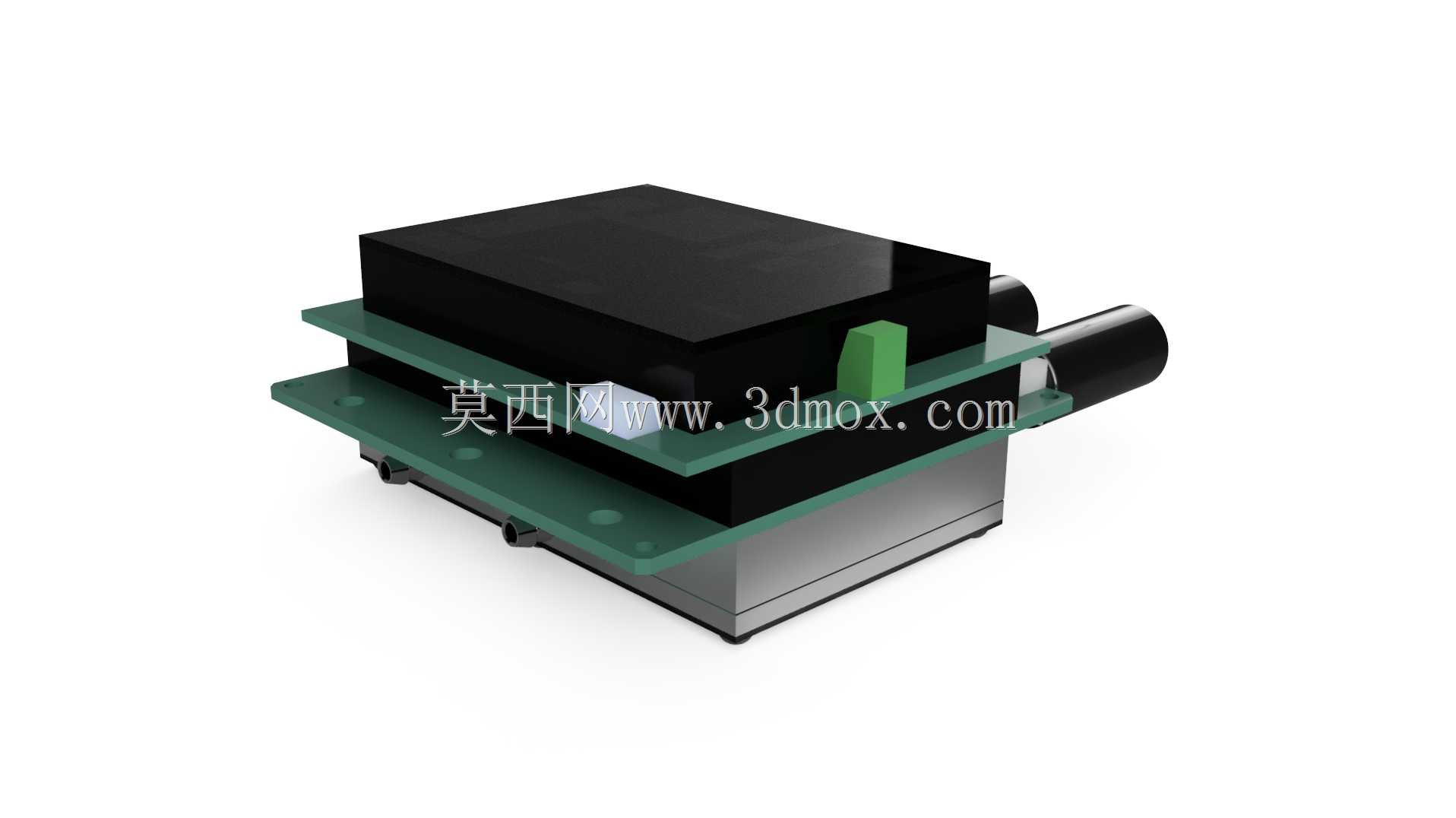

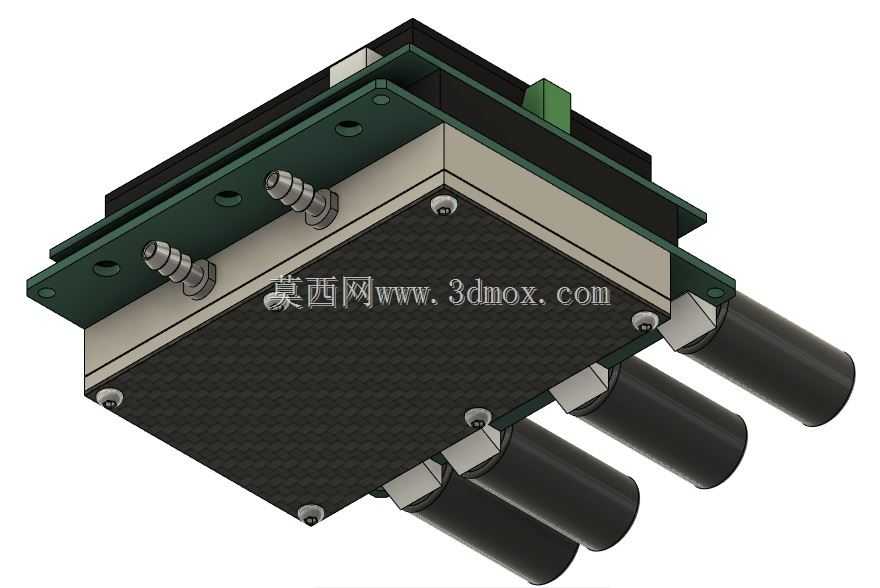

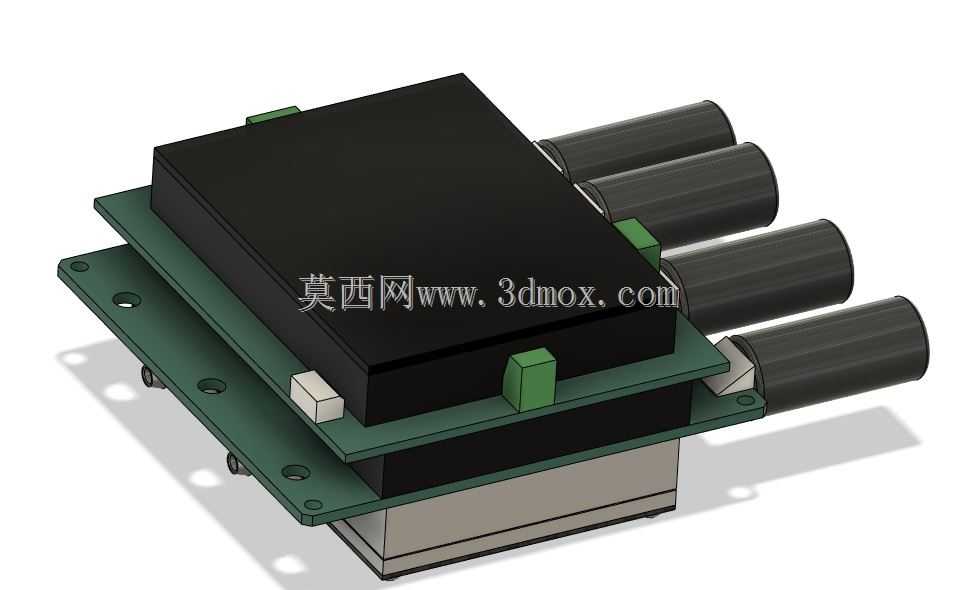

从结构分层来看，该电调采用叠层式布局设计，最上层为黑色密封式功率模块封装壳体，壳体做了直角收边处理，尽可能压缩横向占用空间，壳体侧面预留的凸起接线位，刚好对应艇身内部走线的预留通道，避免接线后线材过度弯折占用额外空间，也能减少航行中线材晃动带来的接插件松脱风险。中间层为双层绿色环氧玻纤安装基板，基板上预留了多组等距分布的安装通孔，孔位尺寸与X2系列赛艇原厂预留的电调安装柱完全匹配，安装时无需额外打孔改造，直接通过标准紧固件即可完成固定，基板向外延伸的边缘超出上层功率模块壳体一定宽度，既可以作为安装时的受力支撑面，避免锁紧螺丝时压力直接作用在功率模块封装上造成壳体开裂，也能在上下层之间形成一定的空气流通间隙，辅助热量散出。下层为金属散热基座，基座表面做了平整化处理，与上层功率模块的发热面完全贴合，能够快速将功率管工作产生的热量传导出去，配合水冷循环接口可接入赛艇的水冷系统，在高速航行时通过流动的水流带走持续堆积的热量，避免大电流工况下出现过热降频甚至元件烧毁的问题。

在安装边界的设计考量上，该电调整体外形做了方正化处理，横向与纵向的尺寸严格匹配X2系列赛艇的设备舱安装位，两侧伸出的动力输出接线端朝向与艇身电机安装方向一致，接线完成后线材可沿艇身侧壁平顺排布，不会与舵机拉杆、水冷管路等其他艇内部件产生干涉。基板上的安装孔位做了沉台设计，螺丝锁紧后头部不会高出基板表面，避免上层模块安装时出现凸起顶靠的问题，同时所有孔位的位置公差控制在0.1mm以内，保证安装时能够与艇身预装的铜柱完全对齐，不会出现错位无法安装的情况。从功能特性的设计逻辑来看，该电调结构没有做多余的异形造型设计，所有结构特征都服务于实际使用需求：密封式的上层壳体可以阻挡航行中溅入设备舱的水花，避免电路部分出现短路；双层玻纤基板既具备足够的结构强度支撑整体模块，又拥有良好的绝缘性能，避免大电流工作时出现漏电干扰接收机信号的问题；金属散热基座的厚度经过反复测算，既保证足够的热容量吸收瞬时大电流产生的热量峰值，又不会因为过厚增加过多重量影响赛艇的整体重心配平。

在实际的船模调试过程中，这类适配特定艇型的电调结构，能够大幅减少设备安装时的改造工作量，建模过程中完全参照实物的实测尺寸完成还原，包括接线位的凸起尺寸、安装孔的间距、散热基座的倒角细节都与实物保持一致，可直接用于赛艇设备舱的装配干涉检查、安装支架的配套设计，也能作为船模动力系统教学演示的三维样例，帮助从业者理解竞速船模电调的结构设计逻辑与安装适配要点。不同于通用型电调的结构设计，这款针对X2系列赛艇开发的电调在结构上做了大量适配性优化，比如侧面预留的水冷管固定位，刚好可以匹配赛艇水冷管路的走线路径，管路接入后不会出现过度弯折影响水流量的问题；接线端的位置避开了设备舱的盖体卡扣位置，安装完成后合上舱盖不会挤压到接线部位，避免长期震动下接线断裂的隐患。对于船模结构设计从业者来说，这类精准还原的三维结构能够在设计阶段就完成设备舱的布局验证，提前排查不同部件之间的干涉问题，减少实际装配时的调整工作量，也能为同类型竞速艇的电调适配设计提供可参考的结构样本。
