小型风帆作业船机械结构三维设计

这款小型船体机械结构的设计，最初是面向近岸浅水区的短途作业场景做的方案，比如近岸水产养殖区的饵料投喂、小型渔具转运、浅滩水文监测点位的人员通勤这类场景，吃水深度控制在0.3米以内，能适应水深不足1米的浅滩、内河支汊水域，不会出现搁浅卡滞的问题。整个船体采用狭长式的梭形轮廓，总长度控制在2.8米，最大宽度0.9米，舷侧高度0.45米，这种尺寸设计既可以满足单人携带简易作业工具登乘的空间需求，也能保证在狭窄的养殖区水道、芦苇荡航道里灵活转向，最小转弯半径仅为1.2倍船长，比同尺寸的硬质冲锋艇转向灵活性提升近40%。

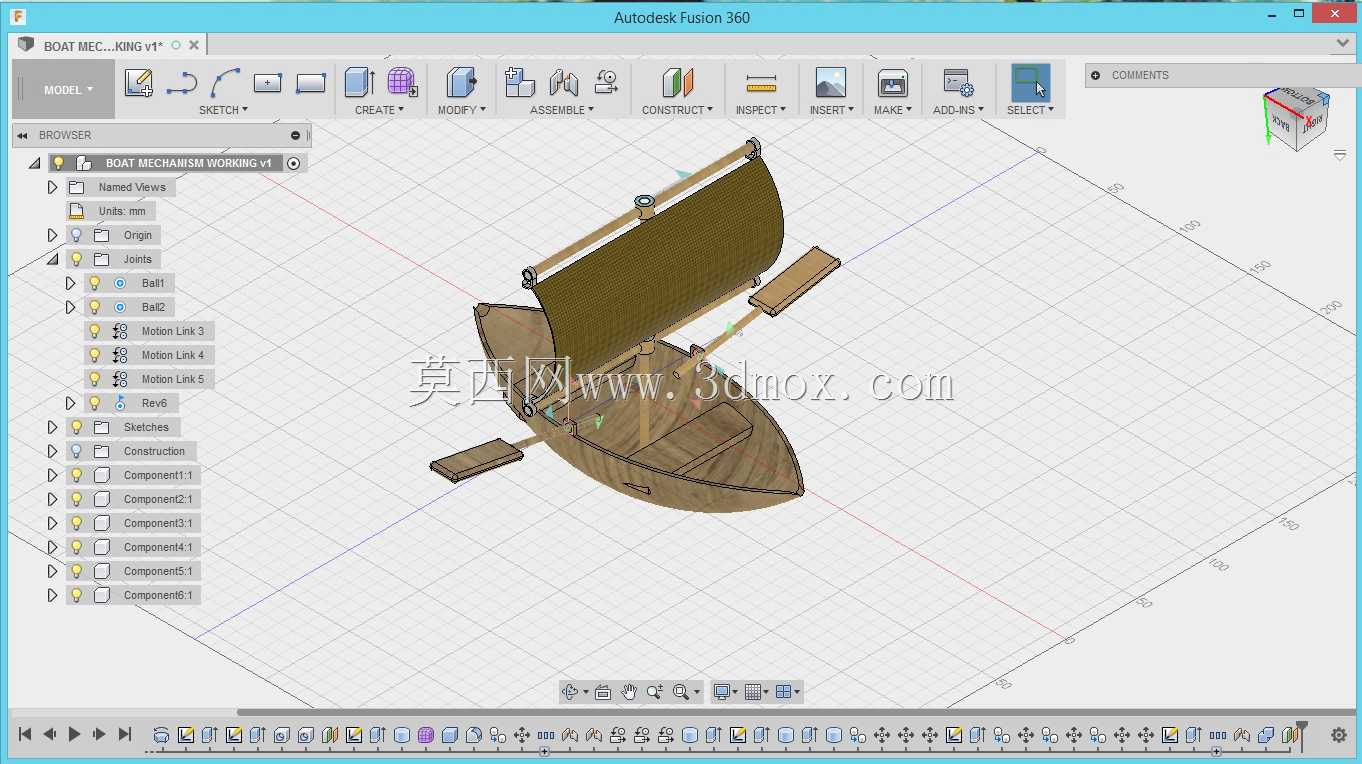

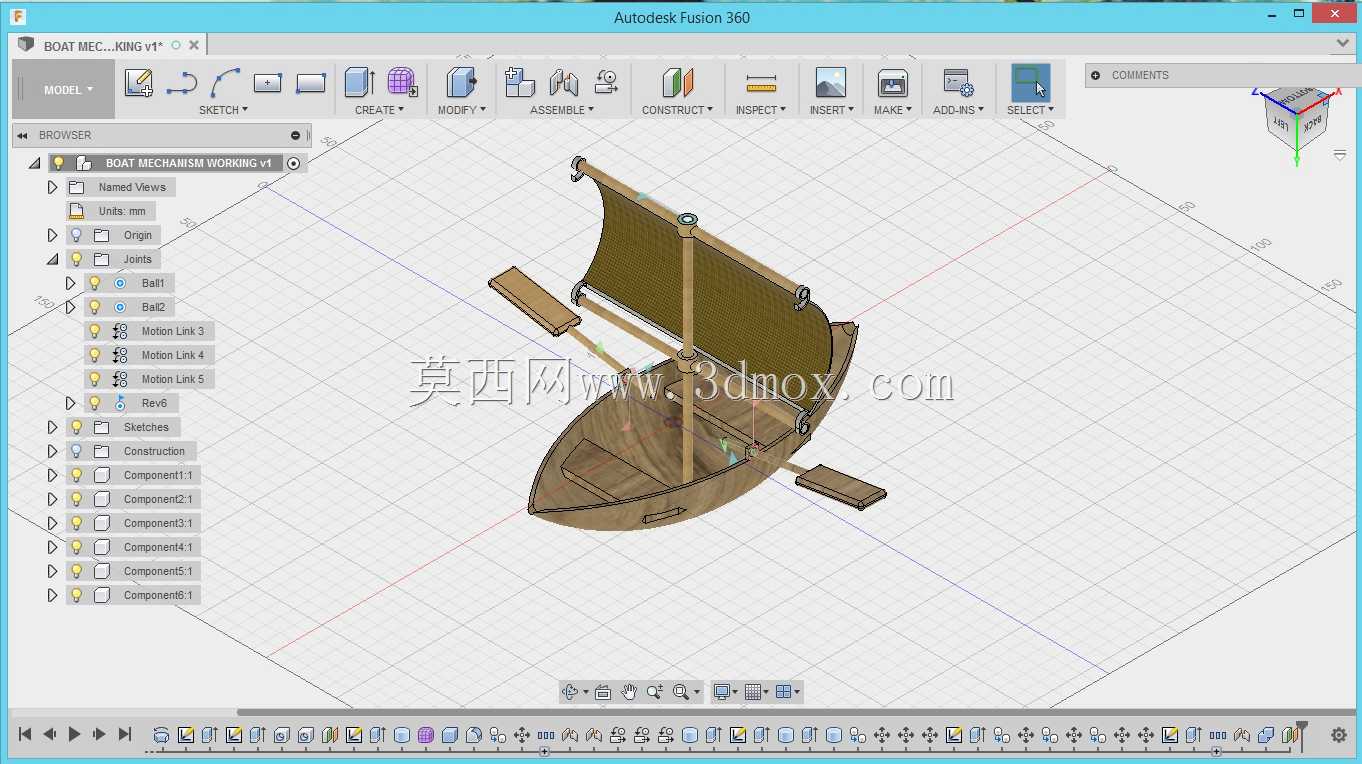

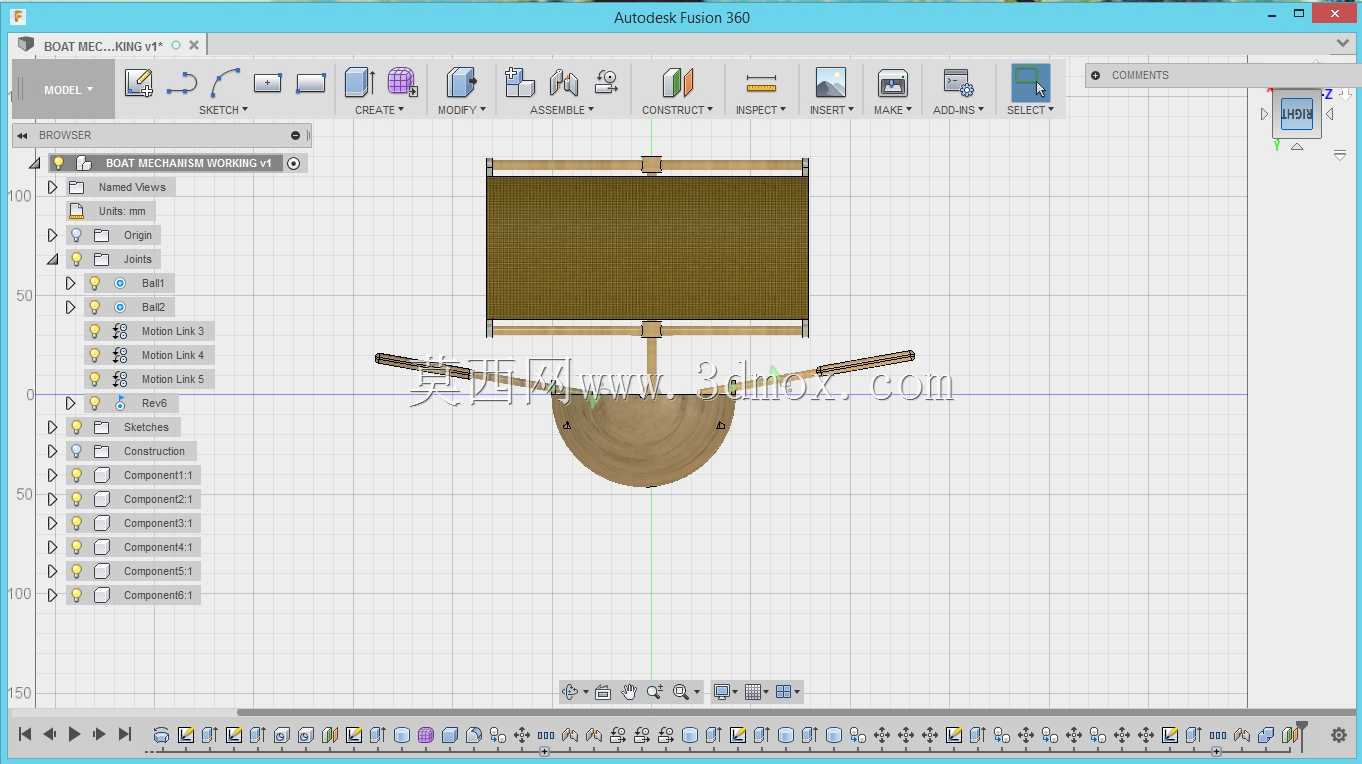

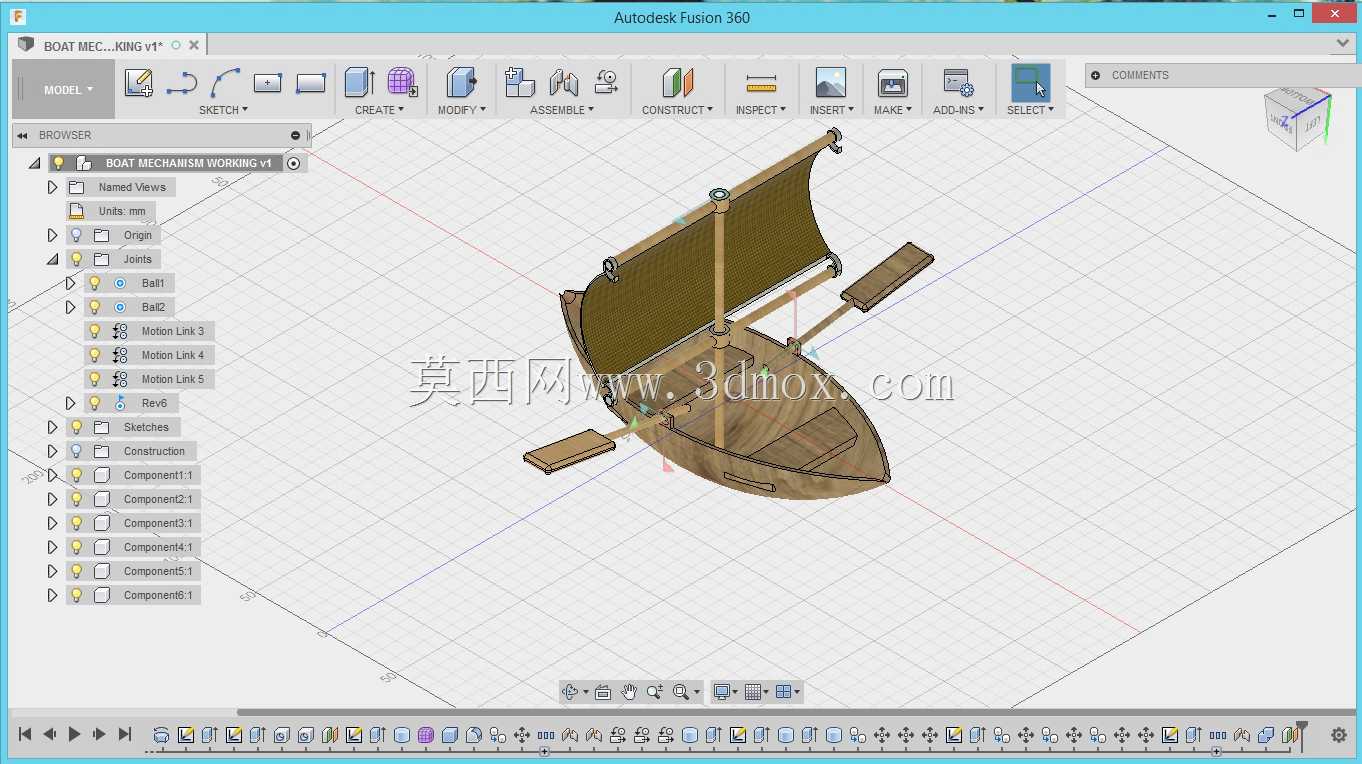

从结构设计逻辑来看，这套模型重点还原了风帆与船体的联动机械结构，没有采用复杂的电控帆面调节方案，而是用纯机械的连杆铰接结构实现帆面角度的手动调节：帆架底部通过带阻尼的铰接座固定在船体中纵轴位置，两侧的调节拉杆延伸到船身中部的操作位，作业人员不需要起身，只需要扳动身侧的调节手柄，就能通过连杆传动调整帆面的迎风角度，适配不同风向的航行需求，整套传动结构的摩擦阻力经过优化，单指施加的力就能完成帆面0到75度的角度调节，在3到4级风的工况下，帆面锁止结构不会出现自行偏移的问题。船体两侧额外设置了可收放的脚踏浮板，浮板通过滑轨与船体舷侧连接，非航行状态下可以完全收贴在船身外侧，不会额外增加船体宽度，当需要在水面临时停靠作业、或者人员需要俯身操作水面设备时，可以将浮板向外抽出0.4米，通过卡扣锁止后能大幅提升船体的横向稳定性，避免人员侧倾时出现翻船风险，浮板表面做了防滑的格栅纹理，即使沾有水草、淤泥也能保证足够的摩擦力。

船体内部的舱室做了分舱设计，船头位置是密封的浮力舱，即使船身中部出现少量进水，船头浮力舱也能提供足够的储备浮力，保证船体不会沉没；中部是作业人员的乘坐与操作空间，预留了固定小型作业设备的安装螺孔，可以直接固定便携式水质检测仪、小型饵料投喂器这类常用设备，不需要额外打孔改造；船尾位置设置了小型的储物舱，可以存放救生衣、维修工具、备用绳索这类物资，舱盖采用卡扣式密封结构，航行时溅起的水花不会渗入舱内。风帆的面料在模型里做了等效的张力模拟，帆面通过上下三根横向撑杆保持张紧状态，不会因为迎风出现过度的褶皱变形，撑杆与主桅杆的连接采用快拆结构，不需要额外工具就能完成帆面的拆卸与收纳，整个船体拆解后可以放入普通家用轿车的后备箱，方便陆运转场。

在实际的结构验证过程中，这套模型重点校核了铰接位置的疲劳强度，帆架铰接座采用不锈钢嵌件的设计，避免长期受交变载荷出现结构开裂，船体外壳的厚度做了梯度设计，船底位置因为容易触碰礁石、水下障碍物，厚度设置为8毫米，舷侧位置厚度为5毫米，在保证整体结构强度的前提下尽可能控制整体重量，整船空载重量控制在35公斤以内，单人就能完成抬运、下水的操作。不同于常规的休闲用脚踏船或者纯风帆模型，这套结构完全围绕实用作业场景做的优化，没有多余的装饰性结构，所有外露的部件都做了圆角处理，避免作业时勾挂渔网、绳索这类物件，船首位置预留了牵引绳的固定挂点，可以串联小型的网具、采样框，满足不同作业场景的挂载需求。整套机械结构的运动逻辑在模型里做了完整的运动约束，帆面转动、浮板收放、舱盖开合的动作都可以实现无干涉运动，能直观展示整套船体机构的运行原理，不管是用于小型作业船的结构方案验证，还是作为船用简易机械结构的教学演示模型，都能清晰呈现各部件的配合关系与实际运行状态。
