阿内森式船舶推进传动装置结构

　　这套阿内森式推进传动结构，核心服务于中小型高性能船舶的水面推进场景，常见于高速游艇、作业艇以及部分特种浅吃水船舶的动力端配置，区别于传统固定轴系螺旋桨，这套结构将转向、动力传输、推进功能集成在同一套摆转机构上，省去了独立舵系的布置空间，能在狭小的船体尾部舱室里完成整套推进单元的安装。从实际使用场景来看，这类推进结构在船舶靠离泊、窄水域机动时优势明显，整套推进单元可随支架摆转调整螺旋桨的推力方向，相比传统舵叶靠水流偏转实现转向的方式，推力直接指向转向目标方向，低速机动时的转向响应速度提升明显，甚至可以实现船体原地回转，对于在港区、内河狭窄航道作业的船舶来说，能大幅降低操纵难度。

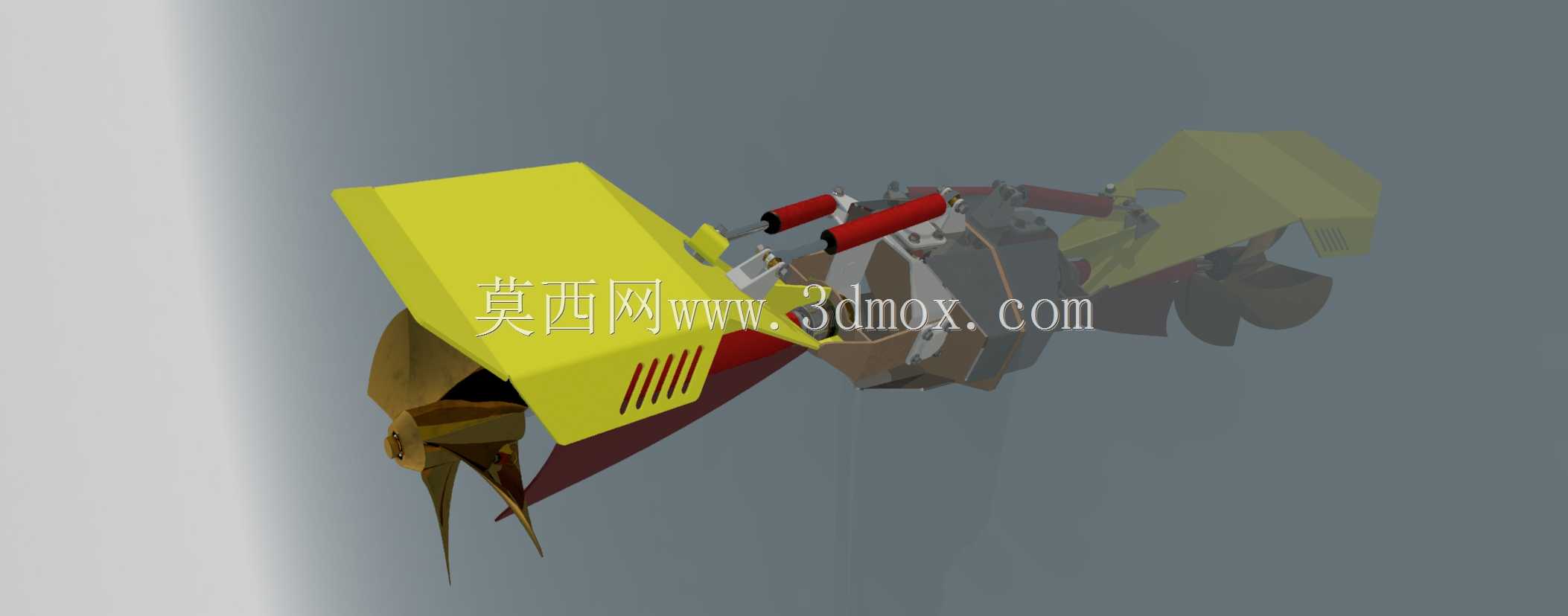

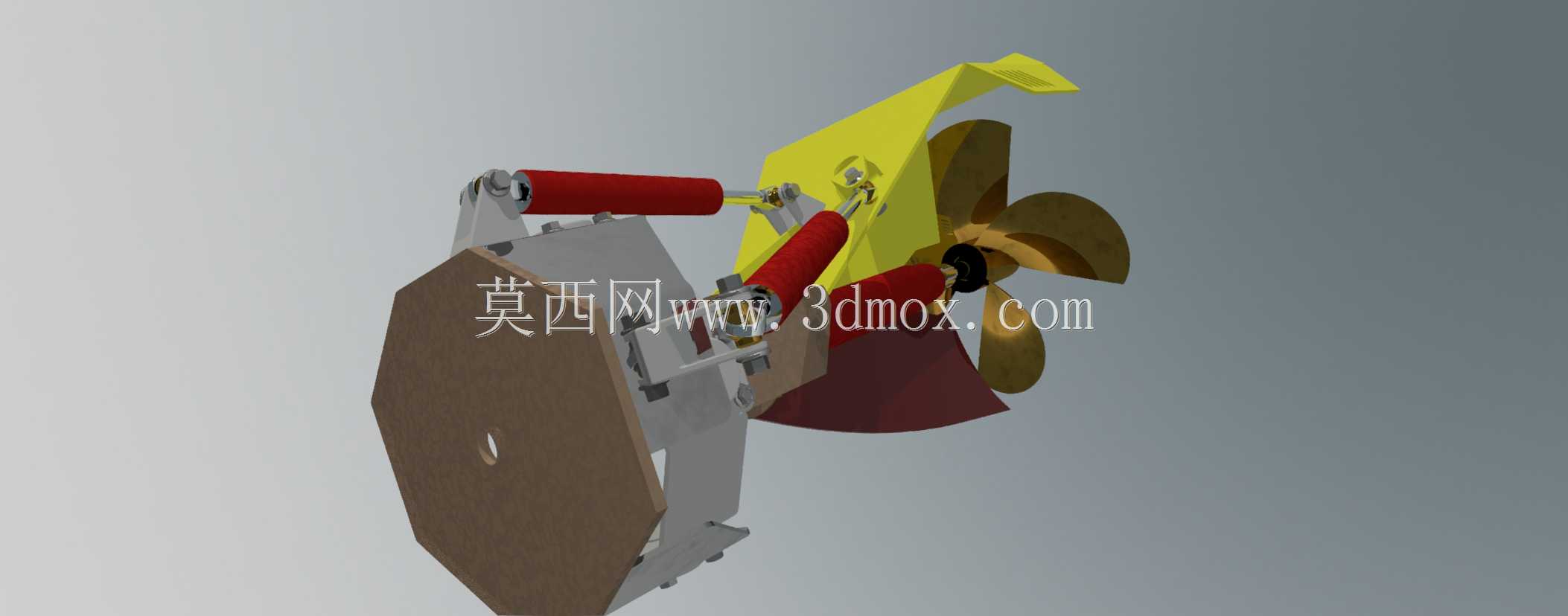

　　从功能特性上拆解，整套结构分为几个核心功能段：最外侧的螺旋桨段负责将轴系旋转动能转化为水流推力，桨叶采用常规三叶曲面构型，叶型剖面经过水动力优化，在中高转速区间能保持较高的推进效率，同时降低空泡产生的概率；连接螺旋桨的轴系段内置在流线型导流护罩内，护罩一方面对旋转轴系形成防护，避免水中杂物缠绕桨轴，另一方面可以梳理进入桨叶的水流，减少紊流对推进效率的损耗；摆转支架段是整套结构的核心承载部件，采用多组铰接耳座连接固定基座与推进段，铰接点的位置经过力矩匹配，保证液压油缸伸缩时能带动整个推进段绕铰接轴线平稳摆转，不会出现运动卡滞；液压驱动段采用双油缸对称布置，两个油缸分别对应左右摆转的驱动需求，油缸的铰接端分别连接固定基座和摆转支架，通过液压站输出的压力油控制油缸伸缩量，就能精准控制推进段的摆转角度，相比单油缸驱动，对称布置的双油缸能抵消部分侧向力矩，降低铰接销轴的单侧磨损，延长结构使用寿命。设计思路上，这套结构优先考虑了船尾安装的空间适配性，固定基座的安装面采用平面法兰构型，安装孔位按照船尾尾板的常规加强筋布局设计，安装时只需要在尾板对应位置开出轴系穿过的通孔，将基座贴合在尾板加强区域用螺栓紧固即可，不需要对船体尾部结构做大规模改造，适配多数现有中小型船舶的推进系统改装需求。结构的运动包络在设计时做了充分的边界校核，整套推进段摆转至最大角度时，所有运动部件都不会与船尾壳体、尾板突出结构发生干涉，摆转角度范围覆盖正负35度区间，完全满足船舶全速转向、低速机动的角度需求。

　　安装边界方面，固定基座的法兰厚度匹配常规船尾钢板的焊接加强要求，基座上的铰接耳座采用整体铣削成型，耳座孔内镶嵌耐磨铜套，铜套内部设计有润滑油槽，日常维护时只需要通过注油嘴加注润滑脂，就能保证铰接销轴长期运转无异常磨损；液压油缸的安装位置避开了水流直接冲刷的区域，油缸杆端配备防水防尘护套，避免航行时水中的泥沙、杂物附着在油缸杆表面刮损密封件，降低液压系统的泄漏风险。轴系的密封采用多道骨架油封组合结构，最外侧的水封直接接触舷外水体，能阻挡江水、海水进入轴系内部，内侧的油封负责润滑脂的密封，两道密封之间预留有泄水腔，即使外层密封出现轻微渗漏，渗入的水也会从泄水腔排出，不会进入船体内部舱室。

　　整套结构的外部护罩采用流线型曲面设计，曲面过渡处全部做圆角处理，减少航行时的水流阻力，同时避免尖锐结构在人员靠近时造成磕碰损伤。从结构强度角度看，所有承载支架的板材厚度都按照螺旋桨最大推力工况做了强度校核，铰接销轴采用合金结构钢调质处理，能承受螺旋桨高速旋转时产生的振动冲击，即使在船舶全速前进、紧急转向的极端工况下，结构也不会出现塑性变形。在实际装配过程中，所有铰接点的同轴度公差控制在0.1mm以内，保证摆转运动时无卡滞、无异常异响，液压油缸的行程与摆转角度做了精准匹配，油缸伸出行程与摆转角度呈线性对应关系，方便驾驶端的操纵系统做角度标定，驾驶员操作操纵杆时的角度输入能精准对应推进段的实际摆转角度，不会出现操纵虚位。
