带侧通接口法兰式流体管路连接阀件

　　这类带侧通接口的法兰式阀件，多应用在中小通径的流体输送管路系统中，常见于液压动力单元、小型化工流体分配工位、设备冷却循环回路这类需要单路输入、分路输出的管路节点，承担流体流向切换、支路分流或者管路通断控制的基础功能，相比一体式铸造的多路阀组，这类独立阀块可以根据现场管路布局灵活搭配，不需要重新设计整个阀组的流道，在设备改型、管路临时调整的场景下适配性更强。

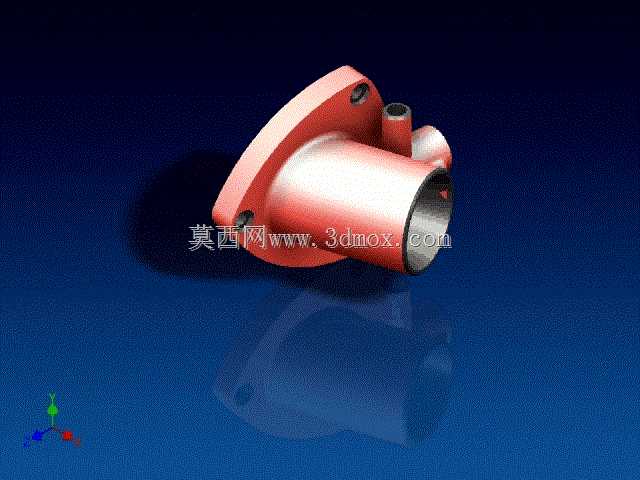

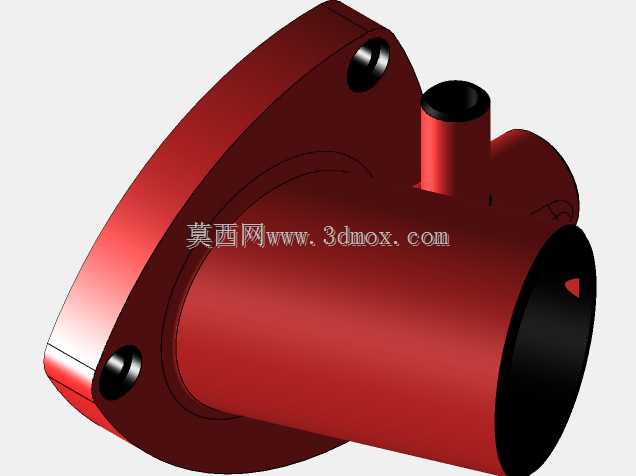

　　从结构设计来看，主体采用直通式圆筒流道作为主通路，主通路一端为法兰安装面，上面均匀布置三个安装孔，用于和管路端的配对法兰通过螺栓锁紧，安装时法兰面之间需要加装适配压力等级的密封垫片，保证主通路的流体密封性能，避免高压工况下出现渗漏；主通路侧壁引出两个垂直于主轴线的侧通接口，其中一个接口为小通径圆柱形接头，用于连接压力表、压力传感器或者小流量支路管路，另一个接口为侧向凸台结构，可作为控制油口或者备用分流接口，两个侧通接口的轴线与主通路轴线垂直相交，流道转折处做了圆弧过渡处理，减少流体在转折位置的压损，同时避免流道直角位置出现长期冲蚀磨损的问题。

　　设计过程中首先要确定主通路的通径尺寸，匹配对应管路的额定流量，主通路的壁厚根据系统额定工作压力计算得出，保证在1.5倍额定压力的耐压测试下不会出现变形或者破裂；法兰安装面的平面度需要控制在0.05mm以内，安装孔的位置度公差不超过0.1mm，避免安装时出现螺栓错位、密封面压合不严的问题。侧通接口的外圆尺寸根据连接的管路接头标准设计，小通径接口采用外螺纹连接形式，螺纹精度满足密封管螺纹的公差要求，不需要额外加装密封件即可实现低压工况下的密封，高压工况下可配合生料带或者密封胶使用；另一侧的凸台接口可根据实际使用需求加工内螺纹或者焊接接头，预留足够的加工余量。

　　安装边界方面，法兰端的安装空间需要预留至少两倍螺栓长度的操作空间，方便使用扭力扳手按照对角顺序锁紧法兰螺栓，侧通接口的外接管路需要预留至少10mm的弯曲半径空间，避免管路弯折导致通径变小影响流量；阀块主体的外表面做了氧化处理，提升防锈抗腐蚀能力，适合在常规工业环境下长期使用，流道内部做了去毛刺处理，避免金属碎屑随流体进入下游设备，造成阀件卡滞或者密封件损坏。在实际选型应用中，需要根据系统的流体介质类型、工作压力、流量参数确认阀块的材质，常规矿物液压油工况可采用铸铁或者铸钢材质，水基介质或者弱腐蚀介质工况可采用不锈钢材质，不同材质的阀块承压能力、抗腐蚀性能存在差异，需要匹配实际工况选择。这类阀块的流道设计没有复杂的异形结构，加工难度较低，常规的车削、钻削工序即可完成全部加工，不需要定制特殊刀具，制造成本相比集成式多路阀组更低，在中小批量的设备配套场景下性价比更高，同时后期维护时可以单独拆卸更换，不需要拆解整个管路系统，降低了现场维护的工作量。
