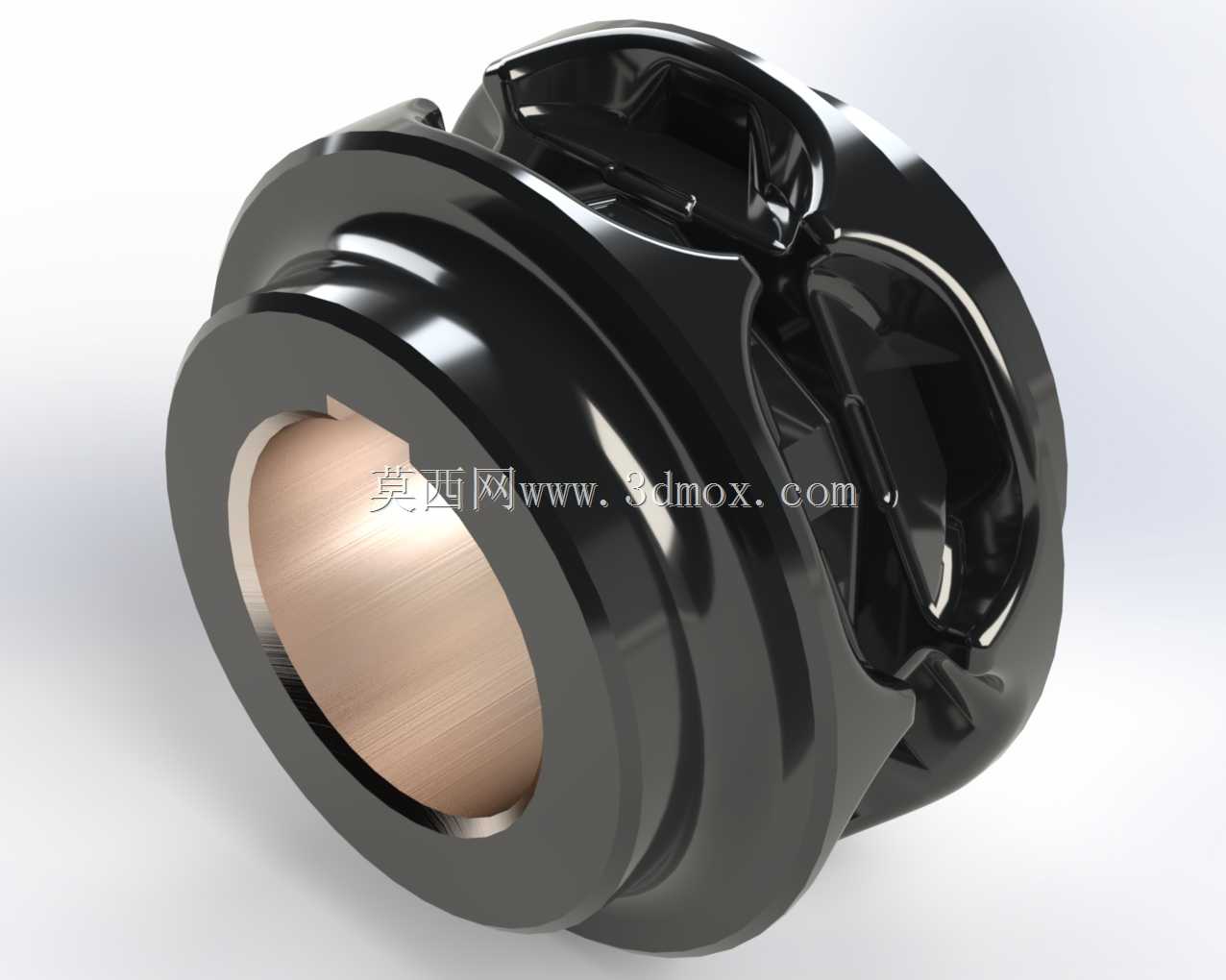

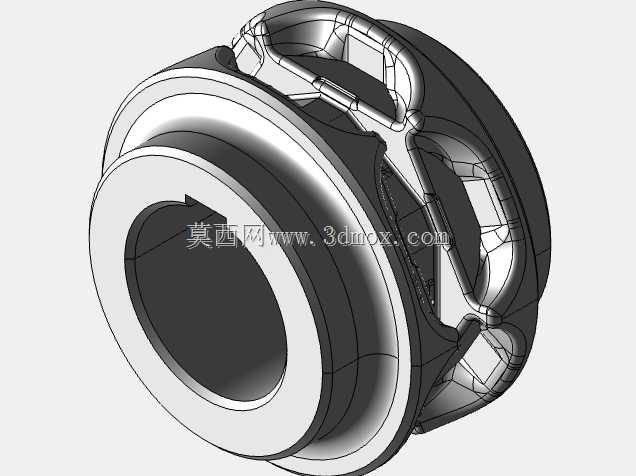

适配圆钢链的工业用带槽口袋轮结构

在连续式物料输送、重载工位提升、自动化循环装配线这类依赖圆钢链条做牵引载体的设备场景里，带槽口袋轮是直接决定传动啮合精度、运行寿命与负载稳定性的核心配套部件，和常规平带轮、链轮的啮合逻辑完全不同，这类轮体的槽腔结构需要完全贴合圆钢链的链节外轮廓，才能在高速或重载运行时避免跳齿、卡滞、链节异常磨损的问题。

从实际工况适配的角度看，这类轮体的设计首先要匹配对应规格圆钢链的链节直径、节距参数，轮体上的弧形槽腔不是简单的圆弧开槽，每个槽腔的入口处做了渐进式的导向倒角，当链节随链条运行进入啮合区时，倒角可以自动修正链条的小幅横向偏移，不需要额外加装导向托板也能保证链节准确卡入槽腔，避免硬接触造成的轮槽磕伤或链节变形。轮体的轮毂部分做了阶梯式的轴孔设计，中间的通孔用于穿装固定转轴，孔壁预留了键槽加工位，可根据实际安装需求选配平键或花键连接，保证扭矩传递过程中不会出现轴轮相对滑动；轮毂外侧的凸台结构一方面起到轴向定位作用，安装时可以直接贴靠轴承端面，不需要额外加装轴套调整位置，另一方面也能增强轮体的整体结构强度，避免重载运行时轮辐位置出现应力集中断裂。

材质选择上这类轮体普遍采用高合金钢或低合金钢作为基础坯料，加工成型后会对槽腔啮合面、轴孔配合面做表面硬化处理，硬化层深度根据负载等级调整，轻载输送场景下硬化层深度控制在0.8-1.2mm即可满足耐磨需求，重载提升场景则会将硬化层深度提升至1.5-2mm，同时对芯部做调质处理，保证轮体既有表面的高耐磨性，又有芯部足够的抗冲击韧性，不会因为突发负载冲击出现轮体碎裂的问题。

从安装边界来看，这类轮体的径向尺寸需要和链条的回转半径匹配，轮缘的外径比槽腔底径高出一定距离，形成的挡边可以限制链条的轴向窜动，安装时需要保证轮体的中心面和链条的运行中心面重合度误差不超过0.5mm，否则会出现链节偏磨、运行噪音增大的问题；轮体的轴向总宽度根据适配链条的宽度设计，单侧预留的安装间隙不超过2mm，既可以避免轮体和两侧机架发生摩擦，也能防止链条在运行过程中从槽腔脱出。

在实际选型应用中，一体式结构的带槽口袋轮更适合转速稳定、负载波动小的连续输送场景，整体加工精度更高，动平衡性能更好，高速运行时的振动更小；分段式结构的轮体则更适合大规格、重载的提升设备，当局部槽腔出现磨损时可以单独更换对应分段块，不需要整体拆卸轮体，降低后期维护的成本与停机时间。设计建模过程中需要重点校验槽腔的轮廓度，每个槽腔的等分角度误差需要控制在±0.1°以内，否则会出现链节啮合不同步、运行过程中产生周期性冲击的问题，同时要对槽腔的边缘做圆角处理，避免尖锐棱边在啮合过程中切割链节表面，加速链条的磨损。
