桌面型光网络终端设备结构设计

在光纤接入网的用户侧部署场景中，这类终端设备承担着光信号与电信号转换的核心职能，是光纤到户、光纤到桌面组网方案里不可或缺的用户端节点。不同于机房内机架式安装的通讯设备，这款终端采用桌面式平放的结构形态，适配家庭、小型办公场所、沿街商铺等非专业机房的使用环境，无需额外配置安装机柜或固定支架，直接放置于桌面、弱电箱隔板等平整平面即可完成部署，安装门槛极低，普通运维人员甚至用户自身都可完成设备的摆放与接线操作。

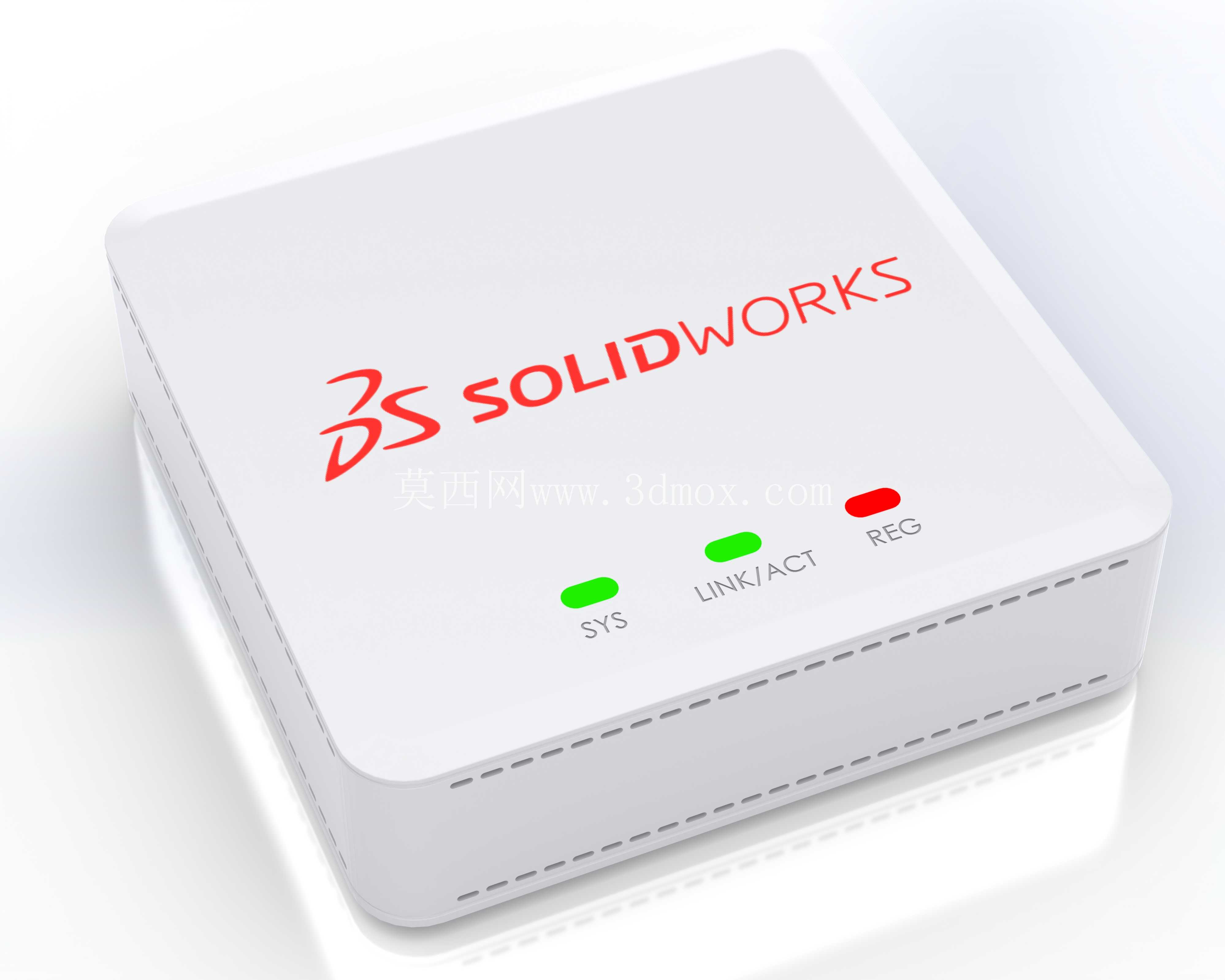

从功能实现逻辑来看，设备正面设置的三个状态指示灯分别对应系统运行状态、链路连接与数据传输状态、注册认证状态，不同指示灯的亮灭、颜色变化、闪烁频率可以直观反馈设备当前的工作状态，运维人员无需连接管理后台，仅通过目视观察指示灯状态就能快速判断设备是否正常上电、光纤链路是否连通、是否完成运营商端的注册认证、是否存在数据传输活动，大幅降低了现场故障排查的难度，提升运维效率。设备外壳采用上下扣合的薄壁结构设计，壳体边缘做了大圆角过渡处理，既避免了尖锐棱角在安装、搬运过程中划伤操作人员，也能在设备受到轻微磕碰时分散应力，减少壳体开裂的风险。

结构设计阶段充分考虑了桌面放置场景的使用需求，整体外形尺寸控制在150mm见方、厚度40mm的范围内，这个尺寸规格既可以容纳内部的光电转换电路板、电源模块、光接口组件等核心元器件，预留足够的散热间隙，也不会占用过多桌面空间，适配多数家庭弱电箱、桌面置物架的安装摆放空间。壳体表面做了细磨砂纹理处理，既可以减少日常使用中指纹、灰尘的附着，也能提升壳体的耐磨性能，长期放置使用也不会出现明显的外观磨损。上下壳体的连接采用隐藏式卡扣配合少量螺丝固定的方式，既保证了壳体拼接的紧密性，避免日常使用中出现壳体松动、缝隙过大的问题，也方便售后维修时的拆卸操作，无需破坏壳体结构就能完成内部元器件的检修与更换。

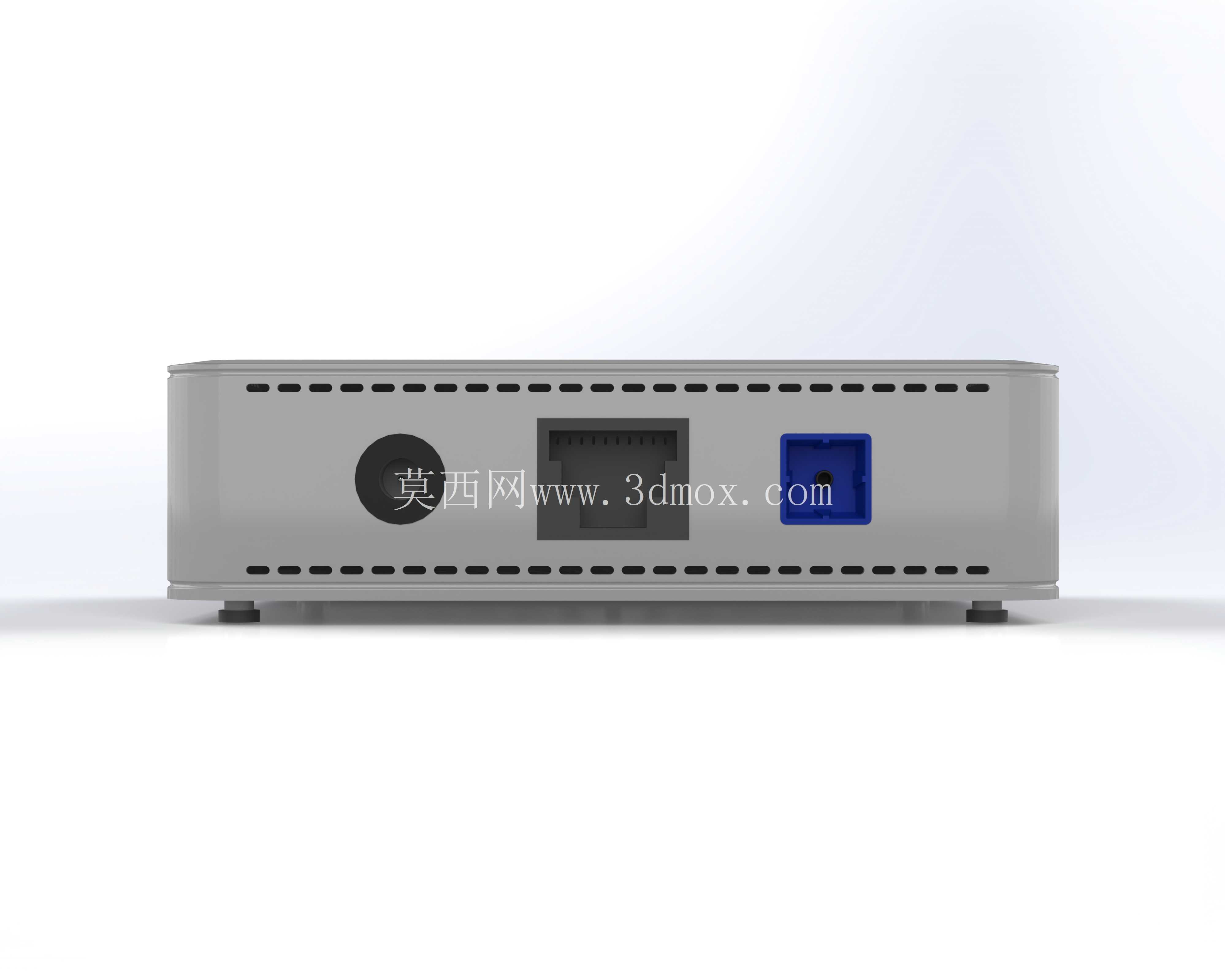

在实际工程应用中，这类设备通常需要长时间不间断运行，因此结构设计时在壳体侧面、底部预留了对应的通风散热间隙，内部元器件工作产生的热量可以通过自然对流的方式从散热间隙排出，无需额外配置散热风扇，既降低了设备运行的噪音，也减少了风扇故障带来的设备失效风险，提升设备长期运行的稳定性。设备的接口区域统一布置在壳体后侧，包括光纤接口、以太网电接口、电源接口等，这种后置接口的布局方式可以让连接线缆从设备后方引出，保持桌面正面的整洁，也避免线缆被意外拉扯导致接口松动、连接中断。壳体底部设计有四个凸起的防滑脚垫，既可以增大设备与放置平面之间的摩擦力，避免设备被意外触碰滑落，也能将设备底部与放置平面之间留出一定间隙，提升底部的通风散热效果，同时还能避免壳体底部与桌面直接摩擦造成外观划痕。

从建模实现的角度来看，这款设备的结构建模严格遵循薄壁塑胶件的设计规范，壳体壁厚保持均匀一致，避免出现壁厚突变导致的注塑成型缺陷，卡扣、螺丝柱等内部连接结构都做了对应的加强筋处理，提升连接结构的结构强度，指示灯位置做了对应的透光孔位设计，孔位尺寸与指示灯导光柱的尺寸精准匹配，保证指示灯光线可以均匀透出，不会出现漏光、光线偏斜的问题。整体建模过程中充分考虑了塑胶件的脱模斜度要求，所有壳体侧壁、内部筋位都设置了合理的脱模角度，确保后续开模生产时可以顺利脱模，不会出现卡模、拉伤等生产问题。
