BASS TRACKER钓鱼主题立体挂牌

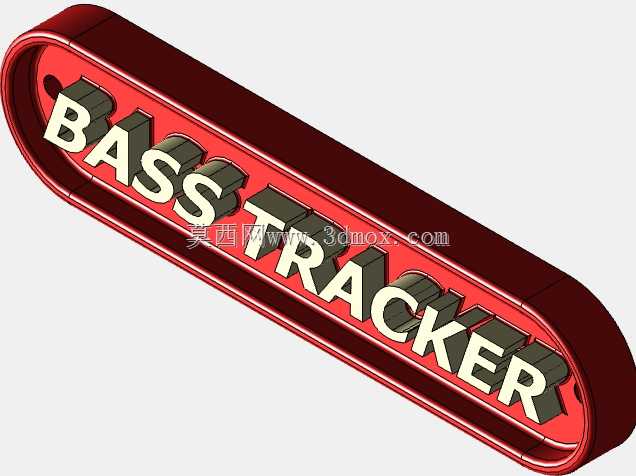

　　这款立体挂牌的设计初衷是面向户外垂钓场景的个性化标识配件，可作为路亚钓箱的装饰铭牌、钓具包的挂饰或是垂钓主题的钥匙挂件使用，适配户外爱好者对个人装备辨识度与个性化装饰的需求。整体采用长圆形的外轮廓设计，两端做圆弧过渡处理，避免尖锐边角在户外携带过程中勾挂衣物或是划伤钓具表面，两端预留的贯通安装孔可直接穿入挂绳、钥匙环或是采用自攻螺丝固定在硬质装备表面，安装适配性较强。主体结构采用分层式设计，外层为酒红色的边框基座，基座内侧做下沉式凹槽结构，用于嵌装立体字结构，立体字采用米白色填充、深灰色衬底的分层凸起设计，字符凸起高度高出基座平面3mm左右，既保证了视觉上的立体层次感，也避免字符长期摩擦后出现磨损掉漆的问题，字符内容为BASS TRACKER，对应鲈鱼追踪的垂钓主题，契合路亚钓法中针对鲈鱼作钓的场景定位。

　　建模过程中首先绘制外轮廓的闭合草图，对两端圆弧与中间直段做相切约束，保证轮廓过渡顺滑无拐点，拉伸生成基座主体后，在内侧绘制等距偏移的凹槽轮廓，切除出嵌装字块的安装位，之后单独绘制每个字符的拉伸草图，对字符的边角做0.5mm的圆角处理，避免应力集中导致的字符边角断裂，字块与基座凹槽之间采用0.1mm的间隙配合，实际生产中可采用胶粘或是超声波焊接的方式完成组装，也可根据加工工艺调整为一体化注塑成型，一体化成型时需注意字符根部的拔模斜度设置，斜度控制在1.5度即可保证脱模顺畅，同时不会影响字符的视觉清晰度。

　　安装边界方面，整体长度控制在120mm，宽度30mm，整体厚度8mm，属于小巧型的装饰配件，不会占用过多装备表面空间，安装孔中心距为108mm，孔径3mm，适配常规的钥匙环、尼龙挂绳以及M2.5规格的自攻螺丝，固定在钓箱侧面、钓具包外侧或是钥匙串上都不会出现突兀感。结构强度上，基座采用2mm的均匀壁厚设计，既保证了整体的抗摔抗变形能力，也不会因为壁厚过大导致整体重量过重，作为钥匙扣使用时不会增加过多的携带负担，作为铭牌固定在装备上时，也能耐受户外环境下的轻微磕碰、雨水泼溅，不会轻易出现结构损坏。

　　细节处理上，所有外露的棱边都做了R0.3mm的圆角打磨处理，握持时不会有划手感，立体字符的顶面做平面处理，可根据需求进行激光打标或是丝印额外的个性化内容，拓展使用场景，除了垂钓相关的装饰用途外，调整字符内容后也可作为门店标识牌、设备提示铭牌、个人物品标识牌使用，结构通用性较强。建模时对所有配合面做了公差预留，不同加工工艺下都能顺利完成装配，不需要二次修配，对于采用3D打印制作的场景，模型无需添加额外支撑即可顺利打印，字符朝下摆放时仅需在基座底部添加少量支撑，拆除后不会影响外观面的平整度。
