工业输送线用U型皮带止动限位构件

在轻工、包装、电子元器件组装类连续输送作业场景中，皮带的瞬时止动定位精度直接决定了工位工序的加工良率，这类U型结构的皮带止动构件，正是针对窄幅平皮带输送工位的瞬时制动需求设计的。不同于大型输送设备的鼓式、盘式制动结构，这类止动构件不需要额外的液压或气动动力源，依靠安装座与皮带接触面的摩擦阻尼实现止动，适配输送线负载不超过50kg、皮带运行速度低于0.8m/s的轻型输送场景，常见于小件分拣、标签粘贴、小型零件压装等工位的皮带定位环节。

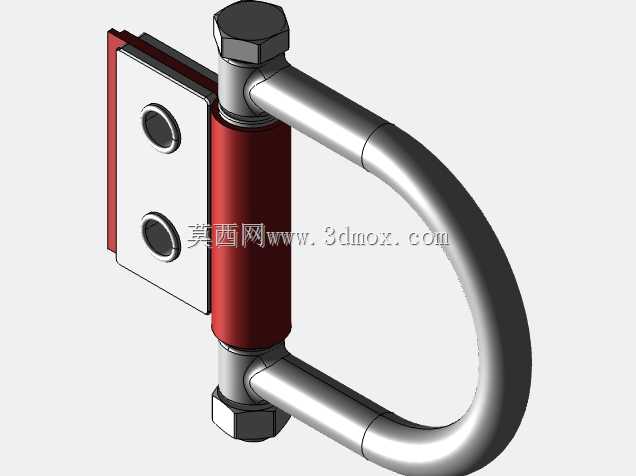

从结构设计逻辑来看，整个构件分为安装基板、阻尼缓冲套、U型握持架三个核心部分。安装基板采用平板式结构，预留两个沉头安装孔，孔位间距按照常规轻型输送线的铝型材安装槽间距设计，安装时不需要额外加工转接板，直接通过内六角螺栓即可固定在输送线的侧边机架上，安装面的平面度公差控制在0.1mm以内，避免安装后出现偏载导致阻尼套磨损不均。中间的红色阻尼缓冲套采用耐磨橡胶包覆金属衬套的结构，金属衬套与两侧的螺栓轴采用间隙配合，保证U型架在受力时可以有微小的转动余量，避免硬接触导致皮带表面被刮伤；橡胶层的邵氏硬度控制在65-70度之间，既保证足够的摩擦阻力实现止动，又不会因为硬度过高压伤皮带表面的防滑纹理，延长皮带的使用寿命。

U型握持架采用圆钢弯制而成，弯折处的圆角半径经过反复校核，既保证握持时的受力强度，又避免弯折处出现应力集中导致长期使用后断裂；架体两端的外螺纹与安装座两侧的六角螺母配合，安装时可以根据皮带的实际厚度调整阻尼套与皮带表面的压紧间隙，间隙调整范围在0-5mm之间，适配厚度2mm到6mm的常规PVC、PU轻型输送皮带。需要注意的是，安装时要保证阻尼套的圆柱面与皮带运行方向平行，接触长度覆盖皮带宽度的80%以上，避免局部接触导致止动力不足或者皮带跑偏。

从安装边界来看，整个构件的横向安装尺寸不超过120mm，纵向突出机架的尺寸不超过80mm，不会占用输送线两侧的操作空间，适合在排布密集的多工位输送线上使用。构件的所有金属外露表面都做了镀锌钝化处理，在常规车间环境下不会出现锈蚀，不需要频繁做表面维护；阻尼缓冲套属于易损件，设计时采用了快拆结构，只需要拧下一侧的六角螺母即可抽出轴杆更换缓冲套，维护时间不超过5分钟，不会长时间占用生产线的停机时间。

在实际选型应用中，需要根据输送皮带的宽度、工位负载的大小调整螺母的锁紧程度，当输送工位需要频繁启停时，可以适当调小阻尼套与皮带的间隙，增大摩擦阻尼保证止动定位精度；如果输送线只是偶尔需要止动定位，可以适当放大间隙，减少皮带正常运行时的摩擦阻力，降低输送电机的空载损耗。不同于带动力的制动装置，这类纯机械结构的止动构件没有电气元件，不需要布设控制线路，在一些没有气源、电源布设空间的简易输送工位上，适用性更强，而且不存在电气元件老化失效的问题，长期使用的稳定性更高。

设计过程中特意规避了尖锐棱角结构，所有外露的边角都做了R2以上的圆角处理，避免操作人员在调整工位时被划伤，符合机械设备安全设计的相关规范。U型架的握持部分做了滚花处理，操作人员手动扳动止动时不会出现打滑，操作手感更稳定。整个构件的零件数量少，除了阻尼缓冲套之外，其余金属件都可以采用常规的机加工工艺制作，加工成本低，适合批量配套在轻型输送设备上使用。
