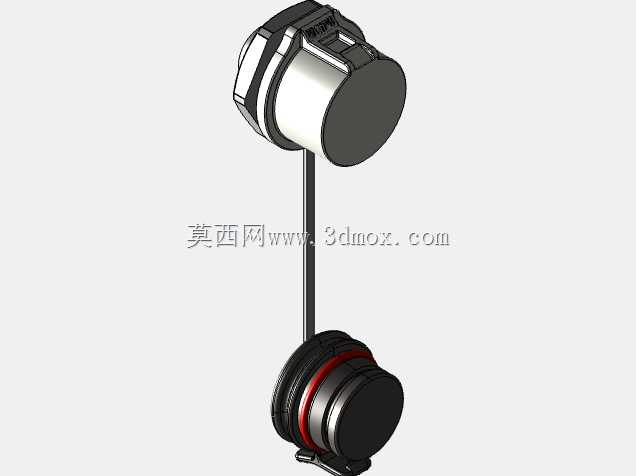

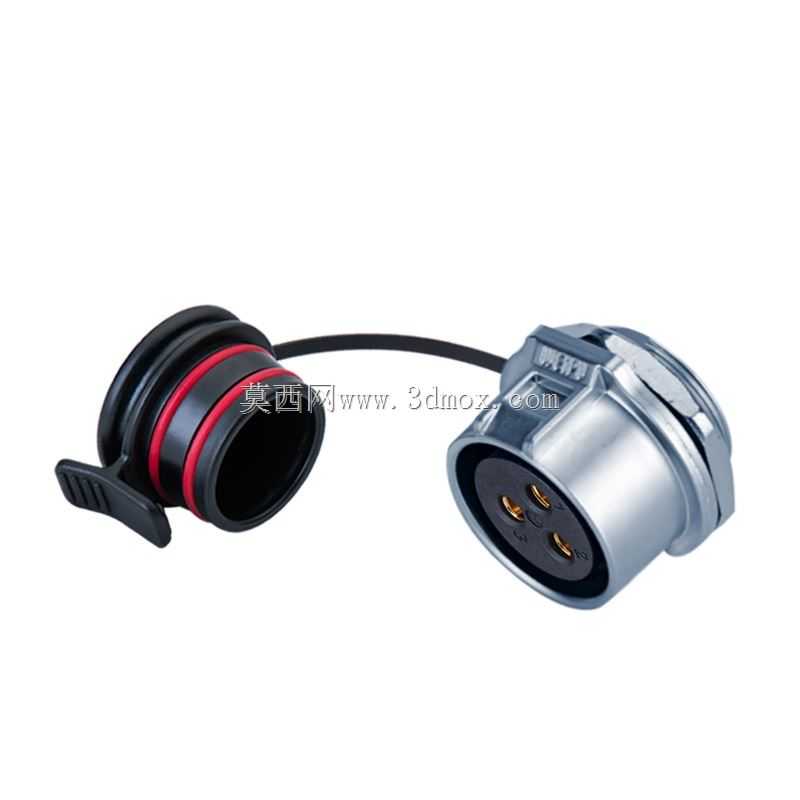

威普WK20ZM防水航空连接器三维结构

　　这款圆形防水连接器常被用于户外工业设备、检测仪器、户外通讯基站、轨道交通车载设备的电气连接场景，能够在淋水、粉尘浓度较高的复杂工况下维持稳定的电气导通性能，避免外界杂质侵入接触件导致的接触不良、短路等故障。从结构设计来看，插座端采用法兰式安装结构，安装面预留了均匀分布的固定孔位，可直接通过螺丝锁紧在设备壳体的预设安装位上，安装边界的厚度适配常规3-5mm的设备钣金外壳，安装后插座端面与设备外壳齐平，不会额外占用过多外部空间。插头端带有一体式橡胶防水帽，未插合状态下可将防护帽扣合在插座端面，配合插座端的双层红色密封圈，能够达到IP68级别的防护能力，即使短时间浸泡在水中也不会出现渗水问题。

　　接触件采用三芯镀金插针结构，可同时兼顾电源传输与小功率信号传输的需求，插针根部做了倒锥防脱结构，与插孔插合后能够形成足够的保持力，避免设备运行过程中受振动影响出现接插件松脱的情况。插头尾部带有出线锁紧结构，可适配外径6-8mm的多芯线缆，锁紧后线缆与插头之间形成密封结构，同时能够承受一定的线缆拉拽力，避免线缆内部芯线与插针的焊接点受外力拉扯断裂。连接锁紧方式采用卡扣式结构，插合时对准定位槽推入后旋转卡扣即可完成锁紧，操作时无需额外工具，单手即可完成插拔操作，适合在设备维护空间受限的场景下使用。

　　外壳主体采用锌合金压铸成型，表面做了镀镍处理，具备不错的抗腐蚀能力与抗电磁屏蔽性能，能够减少外界电磁信号对内部传输信号的干扰，适配有电磁兼容要求的工业设备使用。建模过程中对密封圈的压缩量做了1:1还原，实际装配状态下密封圈的压缩率控制在25%左右，既能够保证足够的密封压力，又不会因为压缩量过大导致密封圈过早老化失效。插合面的定位键做了不对称设计，能够从根源上避免插反的问题，装配时只有对准定位键才能顺利推入，防止强行插反导致插针弯折损坏。整体外形的最大直径为20mm，法兰安装面的对角安装孔距为24mm，设计选型时可直接参考该尺寸预留设备面板的开孔位置，无需额外调整安装空间。

　　尾部的防水帽通过软质连接带与插头本体相连，插拔过程中防水帽不会脱落丢失，日常维护时拔下插头即可直接将防护帽扣在插座上，操作十分便捷。接触件的载流能力按照每芯5A的参数设计，可满足大部分小型工业传感器、户外检测模块的供电与信号传输需求，接触电阻控制在5毫欧以内，长时间满负载运行时的温升不会超过30K，符合工业接插件的通用安全标准。外壳的棱角位置都做了R0.5的圆角处理，没有尖锐的边角，装配操作时不会划伤操作人员的手部，同时压铸成型时的脱模斜度控制在1.5度，能够适配常规的压铸生产工艺，量产时的良率可以得到有效控制。
