IP68防护等级WK20ZMQ航空连接器三维结构

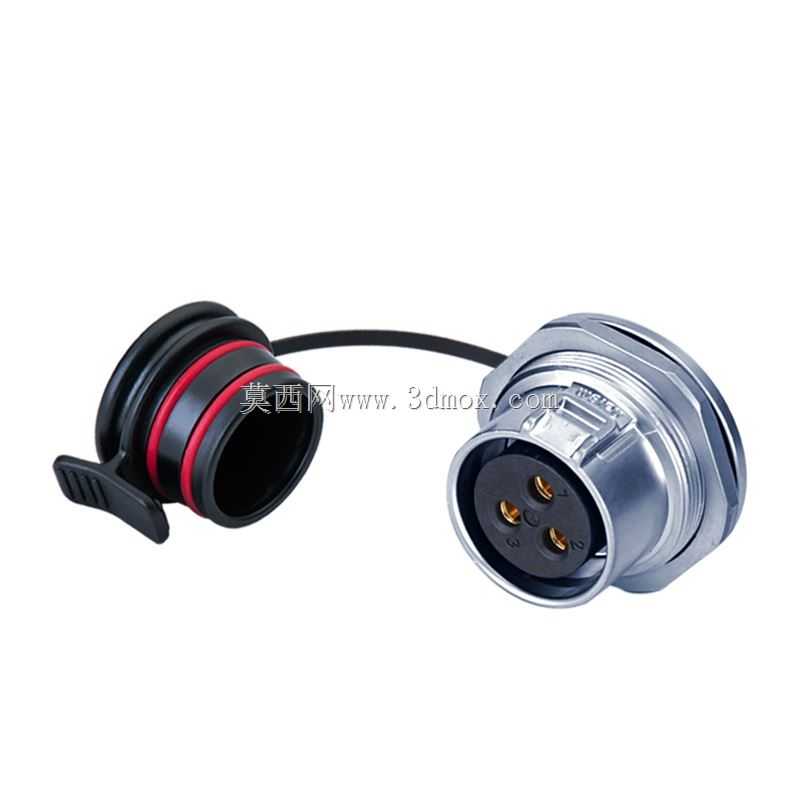

　　在户外工业设备、海洋探测装备、户外照明系统、轨道交通车载设备这类长期暴露在高湿、淋雨、粉尘甚至短时浸水场景的电气布线环节，连接器的防护性能直接决定整套系统的运行可靠性，这款WK20ZMQ规格的圆形防水航空连接器，正是针对这类严苛工况开发的互连部件。从结构设计逻辑来看，整套连接器采用插头与插座配对的结构形式，插座端设计有外螺纹法兰安装结构，可直接穿过设备面板预留的安装孔，通过配套锁紧螺母实现面板侧的固定，安装边界适配20mm规格的面板开孔，法兰盘厚度控制在3mm以内，不会过度占用设备内部的布线空间，插座尾部的接触件采用镀金插针结构，3芯的接触件排布可承载最高10A的额定电流，满足中小功率信号与动力混合传输的需求。

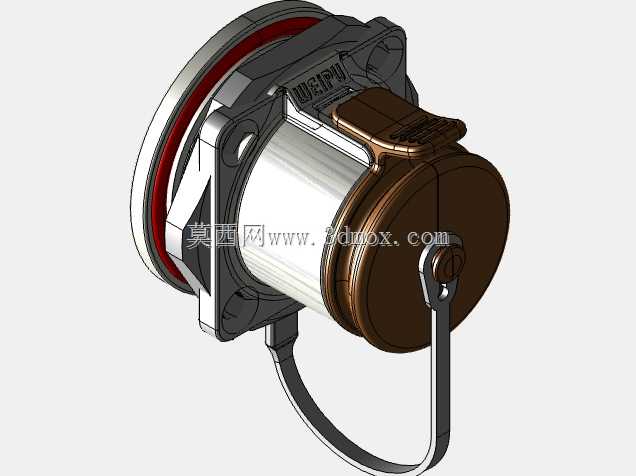

　　插头端采用卡扣式快速锁紧结构，与插座对接时仅需对准定位槽推入即可听到锁紧卡扣的到位声响，无需旋转拧动，在狭小的设备安装空间内可实现单手操作，对接完成后插头与插座结合面的双层红色硅胶密封圈会被均匀压缩，填充配合面的所有微小间隙，配合插头尾部自带的防水硅胶尾帽，在未插合状态下也能对插座端的接触件实现防尘防水保护，整套连接器对接完成后可达到IP68的防护等级，可在1米水深下持续浸泡72小时不出现进水失效的问题，完全适配户外露天设备、水下作业装备的布线需求。从建模细节来看，模型完整还原了连接器的所有结构特征：插头侧的防滑扳扣结构做了圆角过渡处理，避免操作时划伤操作人员手部，尾部的线缆出线端设计有应力消除锥面，可避免线缆反复弯折时出现线芯断裂的问题；插座端的金属外壳采用锌合金镀镍工艺，表面做了细腻的哑光质感处理，既提升了外壳的耐腐蚀性能，也避免了亮面金属在户外强光下产生反光干扰操作人员视线，接触件的插孔内部做了收口弹簧结构，可保证与插针对接时的接触压力，降低接触电阻避免长期通电出现发热问题。

　　在实际设备选型过程中，这类连接器常被用于户外LED显示屏的电源与信号连接、园林机械的发动机线束连接、船舶舱外设备的电气互连、地质勘探设备的传感器接线场景，相比普通的塑料防水接头，这种金属外壳的航空连接器抗冲击性能更强，在设备出现磕碰、拉扯线缆的工况下，不会出现外壳碎裂、接头松脱的问题。建模过程中需要特别注意配合公差的设定：插头与插座的对接配合面采用H7/f8的间隙配合，既保证对接时的顺畅度，也不会出现配合间隙过大导致密封圈压缩量不足影响防护性能的问题；法兰安装孔的位置度公差控制在0.1mm以内，避免批量安装时出现孔位对不上无法装配的问题；密封圈的截面直径设计为2.4mm，安装槽的深度设计为1.8mm，可保证密封圈压缩率在25%左右，这个压缩率区间既可以保证密封性能，也不会因为压缩量过大导致密封圈过早老化失去弹性。

　　另外模型也还原了产品的细节设计：插头与插座的对接位置设计有防呆定位键，可避免操作人员插反导致接触件短路，锁紧卡扣的解锁力设置在15N左右，既可以保证正常使用时不会因为振动出现松脱，也不会因为解锁力过大导致操作人员难以拔开。在布线设计时，插座端的焊杯长度为4mm，可适配0.5-1.5平方毫米的多股铜芯线，焊杯口做了倒角处理，方便穿线焊接，尾部的接线空间可容纳热缩管的安装，保证接线位置的绝缘性能。这类连接器的三维模型在做设备整体布线设计时，可直接导入设备装配体中，用来校验连接器的安装空间是否足够、线缆弯曲半径是否满足要求，避免实际生产装配时出现连接器与周边结构件干涉、无法插合的问题，相比传统的二维选型手册，三维模型可直观呈现连接器的所有外形特征与安装尺寸，大幅提升结构设计阶段的选型效率，减少后期打样验证的迭代次数。
