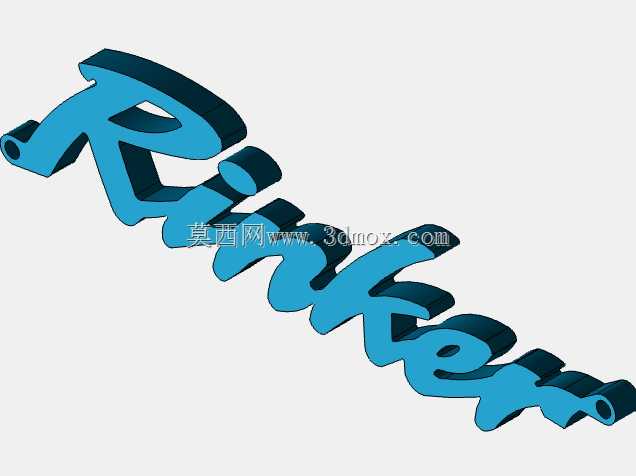

立体RINKER标识造型结构设计

　　这款立体标识造型的设计，最初是围绕水上垂钓相关装备的品牌视觉落地需求展开的，在户外涉水场景的应用中，这类立体标识需要兼顾视觉辨识度与安装适配性，不能像普通平面印刷标识那样仅考虑视觉呈现，还要充分考虑户外环境下的结构强度、安装固定的可靠性，以及不同安装基面的适配边界。从结构设计逻辑来看，整体采用一体化的流线型立体字造型，字母笔画的过渡处全部做了圆弧倒角处理，没有尖锐的棱角，一方面是为了避免在船舶、钓具装备安装使用过程中出现剐蹭风险，另一方面也能降低户外风阻，减少高速行船或者强风环境下标识受到的气流冲击力。

　　标识两端的笔画末端特意设计了带通孔的安装耳结构，这两个安装位的孔位同轴度在建模时做了严格的公差约束，安装时可以直接通过螺栓穿过通孔将标识固定在船体舷侧、钓箱侧壁或者鱼竿支架的安装平面上，不需要额外设计转接支架，能有效压缩安装所需的空间边界，适配厚度在3mm到10mm之间的各类安装基面，不管是玻璃钢材质的船体表面，还是金属材质的钓具装备机架，都能完成稳固固定。在造型细节处理上，字母的立体厚度做了梯度变化，靠近安装面的基底部分厚度略大于表层造型厚度，形成类似加强筋的结构效果，不需要额外增加内部支撑结构就能保证整体的结构刚性，即便是在户外长期受日晒雨淋、温差变化的影响，也不会出现笔画变形、连接处断裂的问题。

　　笔画表面的弧度设计也经过反复调整，从各个观察角度都能形成清晰的视觉识别效果，不会因为光线角度问题出现标识内容识别不清的情况，同时曲面的过渡曲率连续，后期不管是做阳极氧化、喷塑还是贴纸覆膜的表面处理，都能保证饰面附着均匀，不会出现积液、褶皱的问题。从应用场景拓展来看，这款造型除了可以作为品牌标识固定在装备表面，也可以单独作为装饰件安装在路亚艇的控制台侧面、钓鱼主题的休闲空间墙面，或者配套钓具产品的展示架上，安装耳的通孔尺寸适配常规的M4螺栓，也可以根据实际安装需求更换为抽芯铆钉或者强力背胶辅助固定，适配不同的安装场景。

　　建模过程中对笔画的连接处做了壁厚均匀性校验，整体壁厚控制在2.5mm，既不会因为壁厚过薄导致结构强度不足，也不会因为壁厚过厚增加不必要的材料成本，不管是采用3D打印做小批量样件，还是采用注塑、金属压铸工艺做批量生产，都能满足工艺成型的要求，不会出现缩痕、填充不足的成型缺陷。标识整体的外轮廓尺寸经过优化，在保证字母识别清晰度的前提下，尽可能压缩了整体的长宽尺寸，不会因为标识过大占用装备过多的安装空间，也不会因为尺寸过小导致远距离识别困难，在5到10米的常规观察距离下，能够清晰识别标识内容，完全满足户外垂钓场景、水上航行场景下的品牌标识使用需求。
