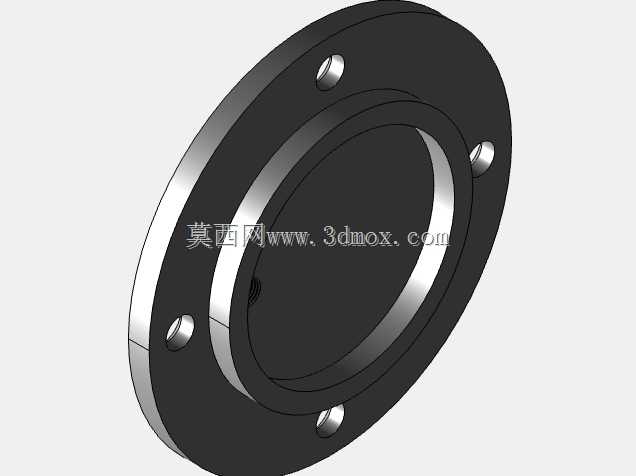

四孔带凹槽圆形法兰连接密封端盖

在流体输送管网、动力传动单元的结构设计中，这类带定位凹槽的圆形法兰端盖是出镜率极高的密封与承载构件，很多刚入行的结构工程师容易把它和普通盲板法兰混为一谈，实际上二者的安装适配场景、密封逻辑有明显区别。从实际落地的项目经验来看，这类端盖最常出现在三类工况里：第一类是中低压给排水、化工流体管道的末端封堵，相比焊接封板，法兰式连接不需要现场动火作业，后期管路拓展、内部清淤时拆卸效率能提升60%以上，尤其适合厂区内需要定期改造的工艺管线；第二类是齿轮减速器、柱塞泵的腔体端口密封，端盖中心的凹槽不是随意设计的结构，刚好可以嵌入O型密封圈或者骨架油封，能避免腔体内部的润滑油顺着配合缝隙渗漏，同时凹槽的台阶面还能对轴承外圈起到轴向限位作用，不用额外加装轴承挡圈，减少了装配环节的零件数量；第三类是小型压力容器的观察口封盖，四孔均布的安装方式能让螺栓锁紧力均匀分布在密封面上，不会出现局部压应力过大导致垫片破损、或者压应力不足出现泄漏的问题。

设计这类构件的时候，首先要敲定的是安装边界尺寸：法兰盘的外径要比配对法兰的螺栓孔中心圆直径大20-30mm，给螺栓套筒留出足够的操作空间，四个安装孔的孔径要比配套螺栓的公称直径大1-2mm，抵消现场安装时的法兰对接错位误差，避免螺栓穿装困难。中心凹槽的深度要根据选用的密封件厚度确定，一般比密封圈的自由厚度小0.5-1mm，这样螺栓锁紧后密封圈能产生20%-30%的压缩量，刚好达到最佳密封效果，凹槽的内径要和对接腔体的止口尺寸采用间隙配合，配合公差选H7/h6即可，既能保证装配时的同轴度，又不会因为加工误差导致装拆卡顿。很多新手设计时容易忽略法兰盘背面的密封面粗糙度要求，其实和垫片接触的平面粗糙度要控制在Ra3.2-Ra6.3之间，太光滑的话垫片和法兰面之间的摩擦力不足，承压时容易出现垫片滑移，太粗糙则会在密封面形成微观泄漏通道，哪怕螺栓锁得再紧也会出现渗液问题。

从结构强度角度考虑，法兰盘的厚度不是越厚越好，要根据公称压力等级核算：PN10以下的低压工况，法兰厚度取孔径的0.8-1倍就能满足强度要求，过厚只会增加材料成本和零件重量；如果是用在泵体或者减速器上的端盖，还要在端盖外侧预留注油孔或者排气塞的安装位置，避免后期改装时重新打孔破坏密封面。另外四个安装孔的位置度公差要控制在Φ0.2mm以内，不然现场对接时会出现某个孔错位、螺栓强行穿装后产生附加应力，长时间运行后螺栓容易出现疲劳断裂，尤其是有振动的泵类、减速机工况，附加应力会大幅缩短连接螺栓的使用寿命。

实际选型替换的时候，要注意区分凸面法兰和凹面法兰的配对要求，这款带中心凹槽的端盖属于凹面密封形式，必须和带凸台的配对法兰配合使用，如果和平面法兰配对，密封垫片的压缩量无法精准控制，很容易出现泄漏。还有不少维修场景里会用这类端盖替代原来的铸铁端盖，只要安装孔位、止口尺寸匹配，钢制的法兰端盖抗冲击性能比铸铁件高很多，在有振动的设备上使用寿命能延长2-3倍，不过要注意两种材料的热膨胀系数差异，高温工况下要重新核算螺栓的预紧力，避免热胀冷缩导致预紧力下降出现密封失效。
