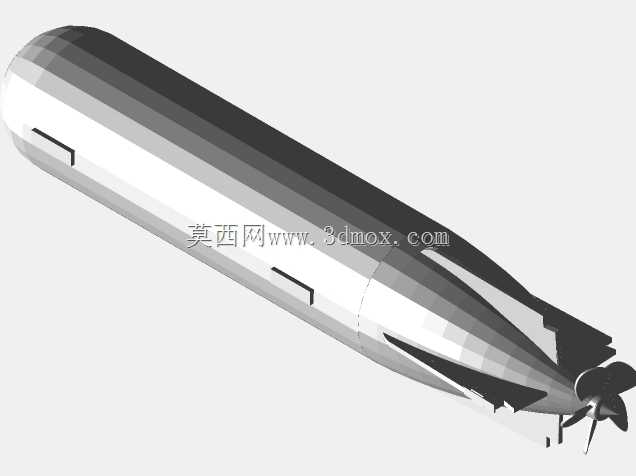

Mk37潜射声学制导鱼雷结构三维数模

　　在水下攻防装备体系的三维结构设计工作中，潜射鱼雷的外形与内部布局建模，始终是兼顾流体性能、制导逻辑适配、动力系统排布的综合性设计课题，本次呈现的Mk37型鱼雷数模，完整还原了该型早期声学制导鱼雷的全尺寸结构特征，可作为水下武器结构教学、作战仿真场景搭建、同类装备逆向设计参考的基础三维载体。从实际应用场景来看，该型鱼雷最初列装于常规动力与核动力攻击潜艇，主要承担水下反潜作战任务，在冷战早期的近海与远海潜对潜对抗场景中，是潜艇平台的核心对潜打击载荷，其设计定位决定了整体结构必须适配潜艇标准鱼雷发射管的安装边界，建模时严格遵循了533毫米口径潜射鱼雷的通用尺寸约束，雷体整体为流线型圆柱回转体结构，头部为钝圆形声学基阵安装舱段，中段依次排布电池舱、制导控制舱、战斗部舱，尾部为动力推进段与操纵舵面结构，所有舱段的分段连接位置、壳体厚度变化、外部附件凸起都做了1:1的结构还原，没有做过度的简化处理。

　　从功能特性的设计还原来看，该型鱼雷采用电池动力推进方案，建模时完整保留了尾部对转螺旋桨的桨叶曲面、舵面的偏转铰接结构，雷体侧面的若干小型凸起为声学传感器窗口与流体检测孔位，这些细节的还原直接关系到后续流体仿真计算时的边界层模拟精度，在实际工程应用中，这类细节如果被简化，会导致水下航行阻力、流噪声仿真结果出现10%以上的偏差，因此建模过程中对所有外表面的突出结构都做了曲面连续处理，保证雷体整体外表面的G1连续，符合流体仿真对模型几何质量的要求。

　　从设计思路的还原角度，该型鱼雷作为早期被动声学制导装备，头部的钝圆外形并非单纯为了降低航行阻力，更多是为了适配大尺寸声学换能器基阵的安装空间，这一设计取舍在数模中得到了完整体现：头部舱段的直径与雷身主体保持一致，没有采用高速鱼雷常见的尖拱形头部，这种设计虽然牺牲了部分最高航速，但可以获得更大的声学基阵孔径，提升被动声纳的探测距离与测向精度，这一设计逻辑在数模的舱段比例上有明确体现，制导舱段的长度占比达到雷体总长度的22%，远高于后续高速鱼雷的制导舱占比，也对应了其声学制导系统的硬件体积需求。

　　在安装边界的适配设计上，该模型严格遵循潜艇鱼雷发射管的内部尺寸约束，雷体最大外径控制在标准533毫米发射管的适配范围内，尾部螺旋桨的最大旋转直径、舵面的最大展开尺寸都满足发射管内的装填间隙要求，雷体表面没有超出安装边界的突出结构，所有外部传感器窗口都做了与壳体齐平的嵌入式设计，既降低了航行阻力，也避免了装填过程中与发射管内壁发生刮擦。在建模细节处理上，雷体的壳体分段处的连接法兰、尾部舵面的转轴结构、螺旋桨的桨毂连接结构都做了实体化建模，而非简单的贴图示意，这些结构细节可以直接用于后续的结构强度校核、拆装工艺仿真工作，对于从事水下武器结构设计的从业者而言，该数模可以直接作为同类产品方案设计阶段的布局参考，通过调整舱段比例、更换动力模块结构、修改头部线型，即可快速衍生出不同定位的潜射鱼雷方案模型，大幅缩短方案阶段的建模周期。需要注意的是，该型鱼雷的设计逻辑存在明确的时代局限性，电池动力带来的低噪声优势是以航速降低为代价的，这一特征在数模的尾部结构上也有对应体现：其采用的小直径对转螺旋桨更适合低航速下的推进效率优化，没有配备高速鱼雷常见的泵喷推进结构，这一结构特征也决定了其作战场景仅能针对低速潜航的潜艇目标，无法有效拦截高速航行的水面舰艇，这类设计取舍的结构表现，也为装备方案设计阶段的性能权衡提供了直观的参考案例。
