复古风帆式近海作业救生艇三维结构

　　这款风帆式救生艇的结构设计，核心围绕近岸短距离人员转运、应急救生场景展开，区别于现代动力救生艇的配置逻辑，整体结构完全适配无动力条件下的近海航行需求，可在失去动力补给的场景下，依靠风帆与人力操舵完成短距离人员输送，适配早期近岸渔业、航运作业的应急保障需求，也可作为滨水场景的仿古作业展示载体使用。从功能特性来看，艇体采用狭长型深V底构型，艇身中部设置贯通式乘员舱，可搭载6-8名乘员同时乘坐，舱内预留划桨位与操舵站位，无动力状态下可依靠人力划桨推进，风帆升起后可借助侧风、顺风完成长距离无动力航行，帆装采用单桅三角帆构型，帆面通过多组绳索与桅顶、艇舷侧的系缆桩连接，可根据风向快速调整帆面角度，操舵位置设置在艇尾，通过连杆直接连接尾舵，转向响应直接，无需复杂的传动结构，在应急场景下即使没有专业操帆人员，也可通过简单培训完成基本航行操作。

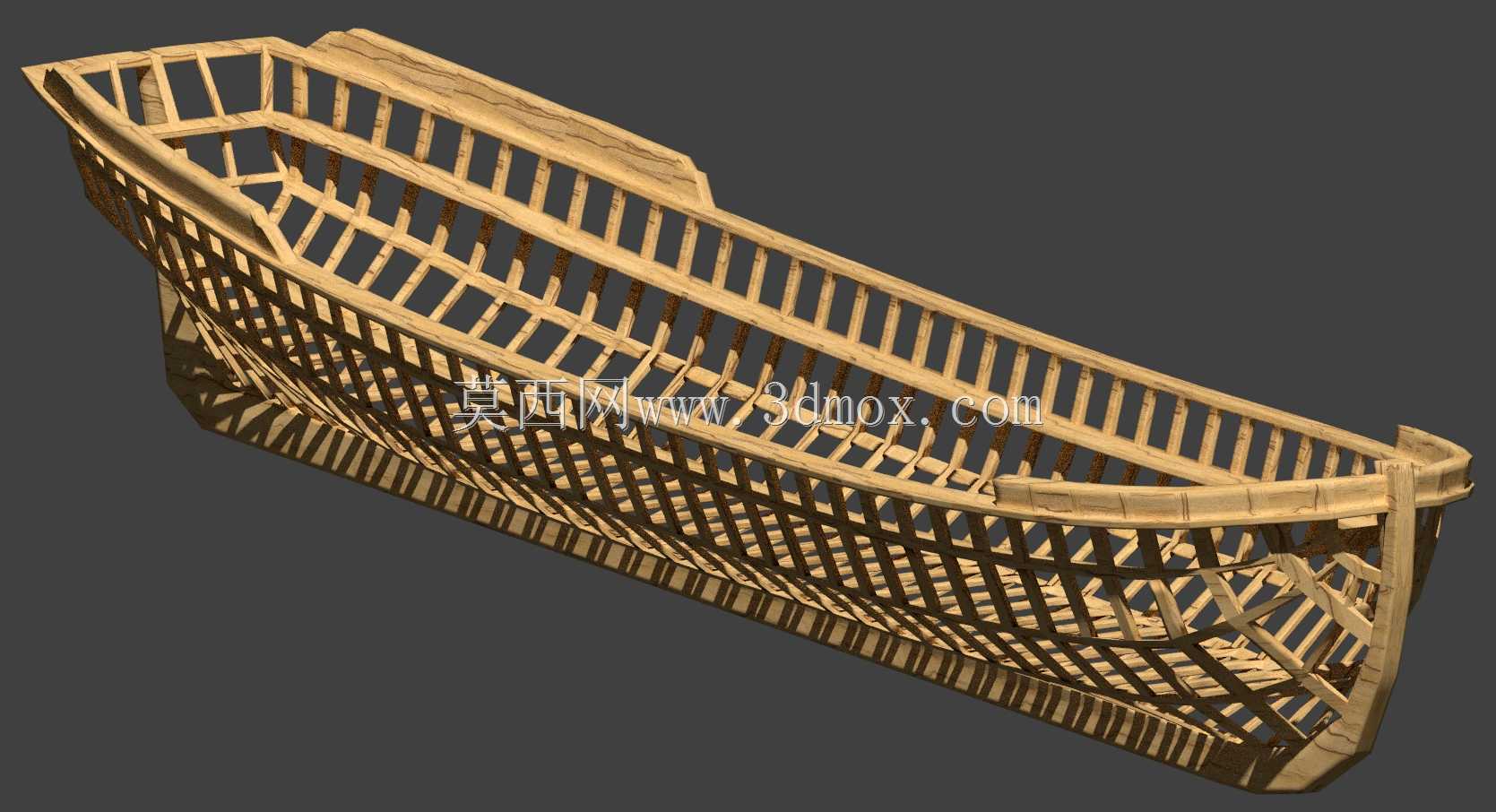

　　设计过程中优先考虑结构的抗冲击性与耐波性，艇体外板采用叠板拼接的传统木船构型逻辑，建模时还原了船板搭接的接缝结构，船舷两侧设置连续的护舷木条，可在靠岸、与其他船舶接舷时缓冲碰撞冲击力，避免艇体结构直接受撞破损；艇底设置贯通的龙骨结构，从艇首一直延伸至艇尾，既作为整艇的结构承力主梁，也可在浅滩搁浅时保护艇底外板不被礁石划伤，龙骨下方额外设置可拆卸的稳向板插槽，在深水区航行时可插入稳向板降低横漂幅度，浅水区航行时可将稳向板提起，避免触底卡滞。

　　外形尺寸与安装边界方面，整艇总长控制在7.2米左右，型宽2.1米，型深0.85米，桅高从艇底算起为5.8米，风帆完全展开时的横向最大宽度为3.2米，停靠码头时所需的泊位宽度不小于4米，泊位水深不小于0.6米即可满足停靠需求；艇上所有系缆桩、桅座、舵轴座的安装位置均做了局部结构加强，桅座采用十字型加强筋结构嵌入艇体龙骨与横梁的连接位置，可承受风帆传递的最大侧向推力，避免航行中桅座受力开裂；舵轴采用贯穿式安装结构，上端连接操舵手柄，下端连接尾舵板，舵轴与艇体的连接位置设置密封填料函结构，可减少航行时的艇底进水，日常维护时仅需更换填料即可完成密封修复，无需拆解整个舵系结构。

　　从实际使用的适配性来看，这款艇型的吃水深度仅为0.4米，可在近岸浅滩、河口区域灵活航行，不会因为吃水过深出现搁浅问题，艇首设置带缆桩与锚链收纳舱，可携带小型霍尔锚完成临时锚泊，锚泊时可抵御6级以下的近岸风力，不会出现走锚问题；乘员舱内的坐板采用可拆卸结构，拆下后可在舱内放置应急物资、淡水与食品存储箱，满足长时间漂流场景下的物资携带需求，艇舷两侧设置固定的救生索挂点，可外挂救生圈、救生衣等应急装备，取用路径直接无遮挡，应急状态下可快速拿取装备。建模过程中对风帆的形态做了受力状态下的形态还原，帆面并非完全平整的平面，而是根据风力作用下的布料形变做了自然的弧面处理，帆索的排布完全按照实际操帆的受力逻辑设置，每根帆索的走向、固定点位置都对应实际操帆时的操作需求，没有多余的无效结构；艇体表面的木板纹理、接缝处的填缝结构都做了细节还原，可直接用于结构展示、场景渲染使用，也可作为仿古船型设计的结构参考，用于同类型小型风帆艇的结构改型设计，调整艇长、帆装尺寸后即可适配不同的使用场景需求。
