充气艇用遥控拖钓推进装置结构设计

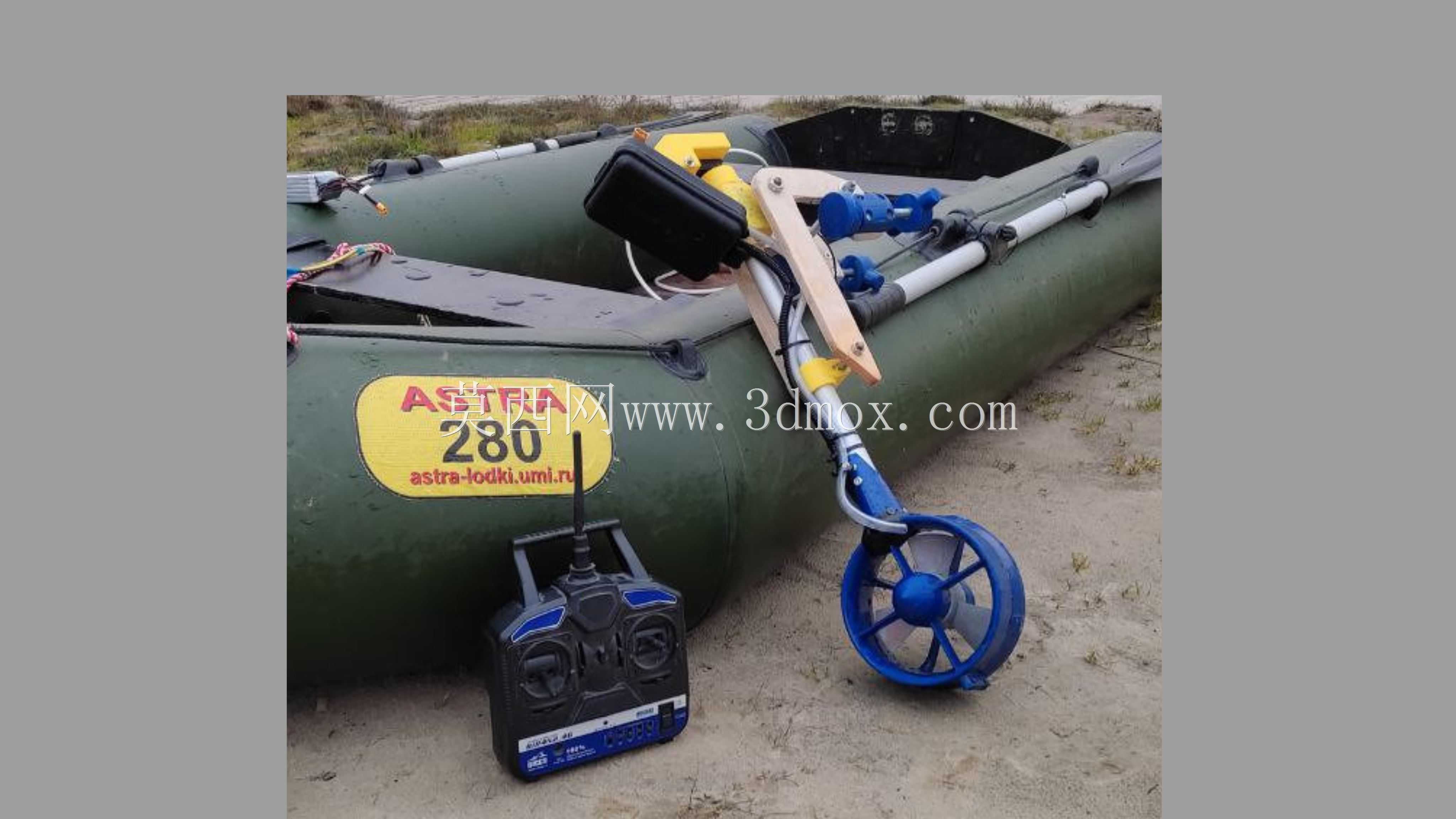

这款遥控拖钓推进装置主要适配小型充气钓鱼艇使用，针对近岸浅水区、路亚钓场的静音作业需求设计，区别于传统燃油舷外机的高噪音、大重量缺陷，整套动力单元可单人快速完成拆装，不需要对艇体做额外打孔改造，适配市面上多数带硬质舷边挂架的充气橡皮艇。从实际使用场景来看，这类装置主要服务于休闲垂钓领域，作业时钓手可以在岸边通过遥控器控制艇体的行进速度与转向，将钓组精准送到离岸较远的标点，不需要驾船离岸，也能避免船机噪音惊扰水下鱼群，在水深0.5米到3米的浅滩、芦苇荡周边作钓时，不会出现传统螺旋桨缠绕水草、打挂水底障碍物的问题。

结构设计上，整套装置分为夹持固定机构、动力输出段、转向执行段、遥控接收模块四个核心部分。夹持段采用快拆式夹头结构，夹头内侧贴有防滑橡胶垫，夹持宽度可在30mm到80mm之间调节，能直接卡在充气艇的硬质舷管或者外挂木板上，拧紧两颗手拧螺丝即可完成固定，安装后整体重心落在艇舷外侧，不会占用艇内的载物与乘坐空间。动力段采用导管螺旋桨结构，螺旋桨外圈包裹圆形导流罩，一方面可以对桨叶形成防护，避免桨叶直接触碰水底石块或者漂浮杂物打坏桨叶，另一方面导流罩可以收拢水流提升推进效率，同等功率下比裸露螺旋桨的推力提升15%左右，低速行进时的水流扰动更小，静音效果更优。

转向执行部分采用连杆式传动结构，夹持基座上设置有垂直方向的转轴，动力段整体可绕转轴做左右各45度的偏转，转轴上端连接摇臂，通过防水舵机驱动摇臂转动实现转向控制，舵机的控制信号与动力调速信号全部集成在水密接线盒内，接线盒安装在夹持基座上方，距离水面高度超过200mm，所有接线端口都做了灌胶密封处理，可抵御日常航行时的水花泼溅，短时间浸水也不会出现电路故障。遥控接收模块采用2.4G频段信号，空旷环境下控制距离可达150米，遥控器集成了前进调速、转向微调、档位切换三个功能模块，调速采用线性比例控制，可根据作钓需求精准控制航速，最低航速可控制在0.2m/s，适合拖钓时的慢速度巡航需求，最高航速可达1.5m/s，满足快速转点的移动需求。

安装边界方面，整套装置的总重量控制在2.8kg以内，单人单手即可完成提拿与安装，安装后动力段的入水深度可通过夹头上的调节滑槽做上下调整，调节行程为120mm，可根据不同艇型的吃水深度调整桨叶入水位置，保证桨叶完全没入水下同时不会因为入水过深增大航行阻力。装置的供电采用外置12V锂电池组，电池组可放置在艇内的储物舱中，通过防水插头与动力单元连接，常规10Ah容量的锂电池可支持连续低速航行4小时以上，完全满足单日作钓的续航需求。

从结构设计的合理性来看，整套装置的受力路径经过优化，航行时螺旋桨产生的推力直接通过夹持夹头传递到艇舷结构上，转向连杆只承受转向驱动的扭矩，不会额外承受推力载荷，能大幅降低舵机的负载，提升结构使用寿命。所有与水接触的结构件都采用工程塑料或者不锈钢材质，不会因为长期接触淡水出现锈蚀问题，导管桨的边缘做了圆弧倒角处理，即使在浅水区触碰水底泥沙，也不会出现桨叶崩缺的问题。日常维护时只需要定期在转轴位置涂抹防水润滑脂，检查接线端口的密封胶圈是否老化即可，不需要复杂的保养流程，非常适合非专业船机用户使用。

针对实际作钓中可能出现的挂底情况，动力段与夹持基座之间设置有过载脱开结构，当螺旋桨受到超过设定阈值的外力撞击时，动力段会绕铰接点向上抬起，避免硬撞击导致桨叶或者转轴断裂，撞击外力消失后可在重力作用下自动复位，不需要手动调整就能继续航行。转向结构的左右极限位置设置有限位块，避免舵机转动超程导致连杆卡死，遥控器上还设置有失控保护功能，当遥控信号丢失超过3秒时，动力会自动切断，舵机回到中位，避免艇体失控持续航行远离操控范围。
