拖曳电机配套三叶六叶船用螺旋桨

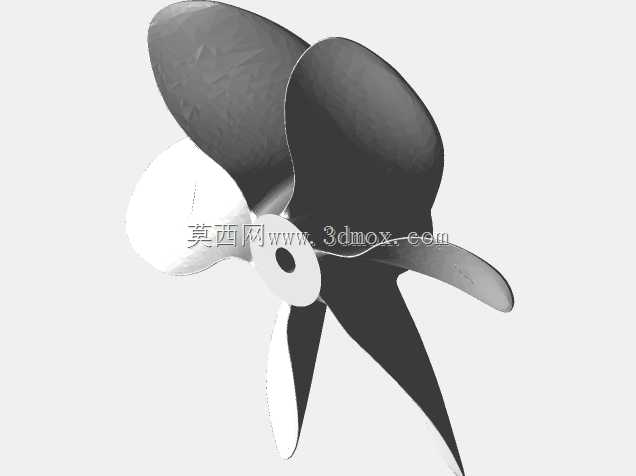

　　这套推进部件的建模工作，最初是围绕小型内河作业艇、气垫平台以及近岸浅吃水载具的动力匹配展开的，现场调试中最常遇到的矛盾，就是标准市售螺旋桨要么叶数适配不对、要么安装轴伸和艇体尾板干涉，要么推力曲线和轮式低速电机的输出特性完全错开，因此在三维结构里同时落地三叶与六叶两种构型，本质是给同一套拖曳动力预留两种推进选型边界，不用在艇体改造阶段反复重开尾轴支架。

　　从实际使用场景看，三叶构型偏向常规排水型小艇的中高速巡航，叶片盘面比更小，旋转时迎流面积克制，在250W级轮式电机通过1:1比例锥齿轮箱输出的转速区间里，空载阻力更低，适合长距离拖行、短途交通艇这类对续航和航速敏感度更高的工况；六叶构型则对应气垫板、围壁作业艇这类需要起步瞬间就获得充足静推力的载具，更多叶片同时参与拨水，低转速下推力脉动明显更小，艇体起步不会出现三叶桨常见的顿振，在重载拖曳、顶流靠泊的场景里操控跟手性更好。

　　建模时首先锚定的是桨毂与输出轴的安装接口：桨毂中心的通孔、端面定位台阶完全匹配锥齿轮箱的输出轴轴径与锁紧端面，轴向安装尺寸预留了轴端螺母、止动垫圈的装配空间，不会出现桨叶贴死齿轮箱端盖的干涉问题；桨叶根部与桨毂的过渡圆角做了连续加厚处理，避免浅水航行碰到漂浮杂物、河床砂石时，叶根位置出现应力集中断裂，这一点在近岸作业的小艇上远比追求极致水动力效率重要。

　　叶片型线的处理没有照搬高速大船的薄壁大侧斜构型，而是针对小型电机的输出扭矩做了适配：叶梢位置做了轻微的卸载修形，减小叶梢和艇体尾板之间的间隙脉动压力，降低航行时的船体共振；叶片从根到梢的螺距角渐变梯度经过校准，三叶款的螺距稍大，匹配更高的前进航速，六叶款螺距适当减小，避免低转速下电机负载超限堵转。两种桨的外缘最大回转直径保持一致，意味着同一条艇的尾轴支架、护罩安装位不用做任何改动，出海作业前可以根据当天是载人巡航还是拖带重载，直接更换两款桨，安装法兰、轴孔定位完全通用。

　　配套的船支柱也就是尾轴支撑结构，建模时同步对齐了齿轮箱的安装法兰面：支柱的流线型剖面沿水流方向收窄，不会在桨前产生乱流干扰进流，支柱下端的轴承座同轴度和桨轴中心线完全重合，轴向长度覆盖了桨毂前端到齿轮箱输出端的跨距，避免长轴运转时出现挠曲甩动。支柱和艇体尾板连接的安装面预留了标准螺栓孔位，安装边界兼容常见的15-25mm厚度尾板，密封面做了凸台设计，装配时压入橡胶密封圈就能避免尾板渗水。

　　结构校核阶段重点关注了两个工况：一是拖曳瞬间电机满扭矩启动，叶根承受的交变弯曲载荷，通过加厚根部圆角、让叶片厚度从毂到梢平滑递减，把应力峰值控制在常用铸铝、工程塑料材质的许用范围内；二是浅滩擦碰工况，叶梢的柔性修形允许轻微形变后回弹，不会像刚性薄壁桨那样一碰就崩裂。整套模型把桨、轴支柱、齿轮箱对接面的装配关系完全整合，选型时可以直接核对艇体尾板后方的安装空间：回转直径范围内不能有尾板凸起、舵板干涉，支柱高度要保证桨叶完全浸没在水面以下，避免高速航行时吸气打滑，三维结构里所有配合面的尺寸都可以直接导出工程图，用于后续的3D打印试制或者小批量铸造加工，不用再二次反推安装接口。
