小型内河作业交通艇结构设计

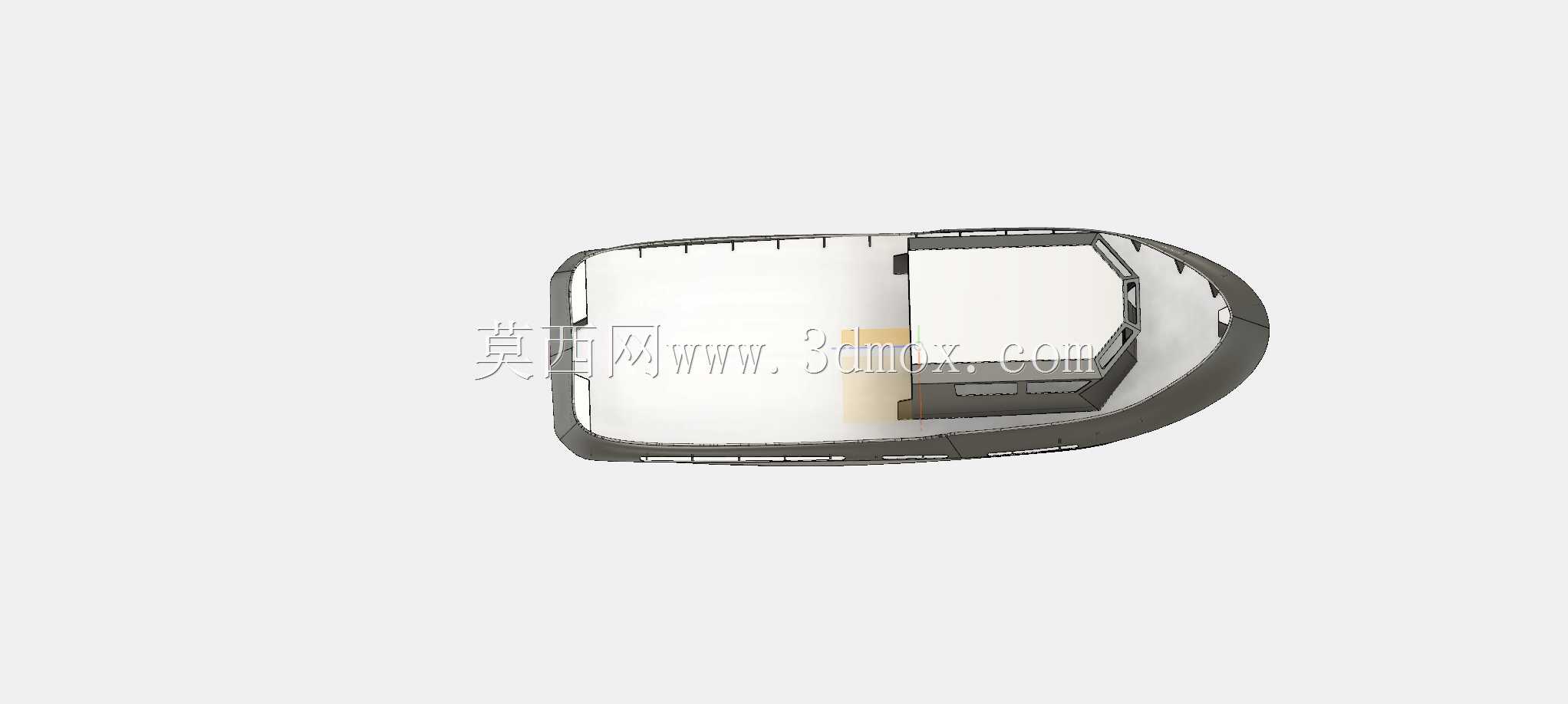

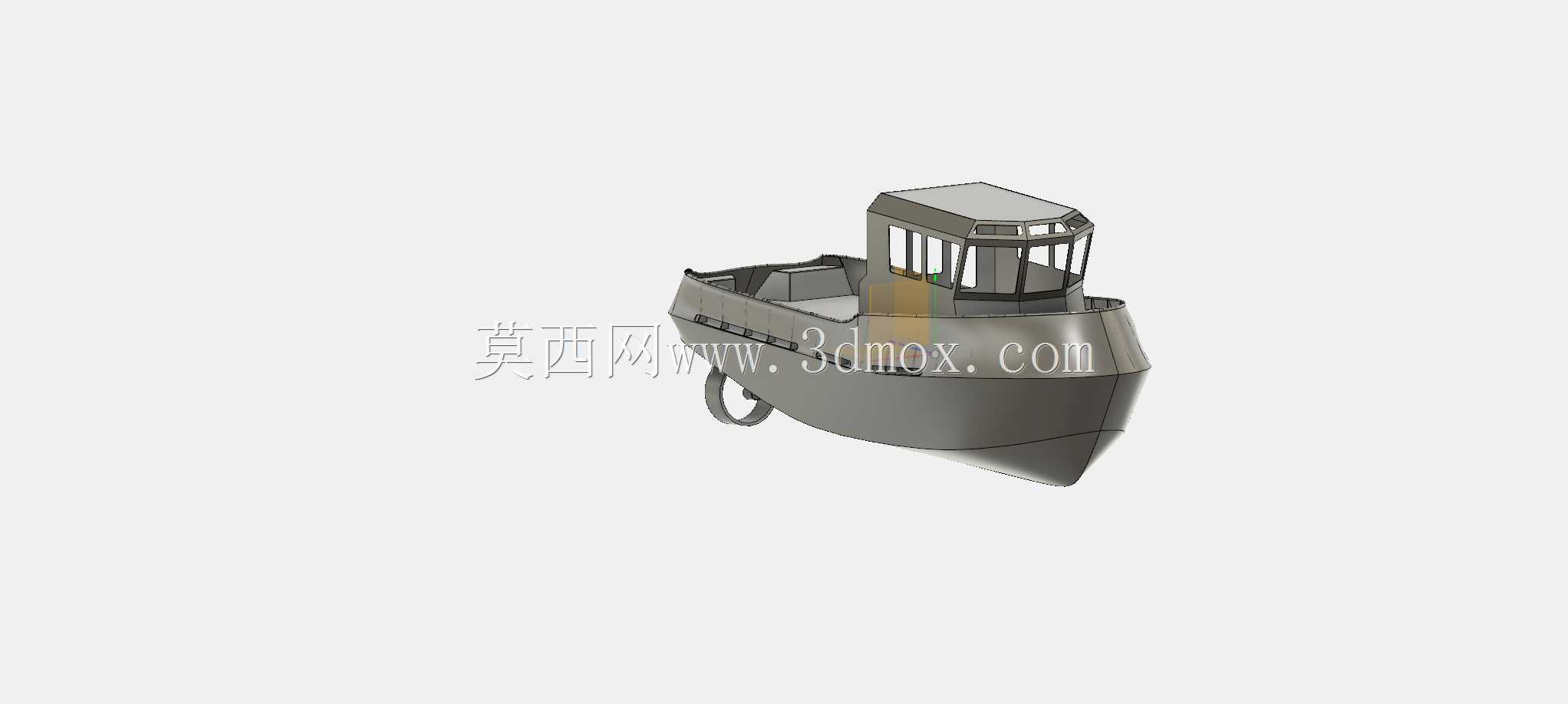

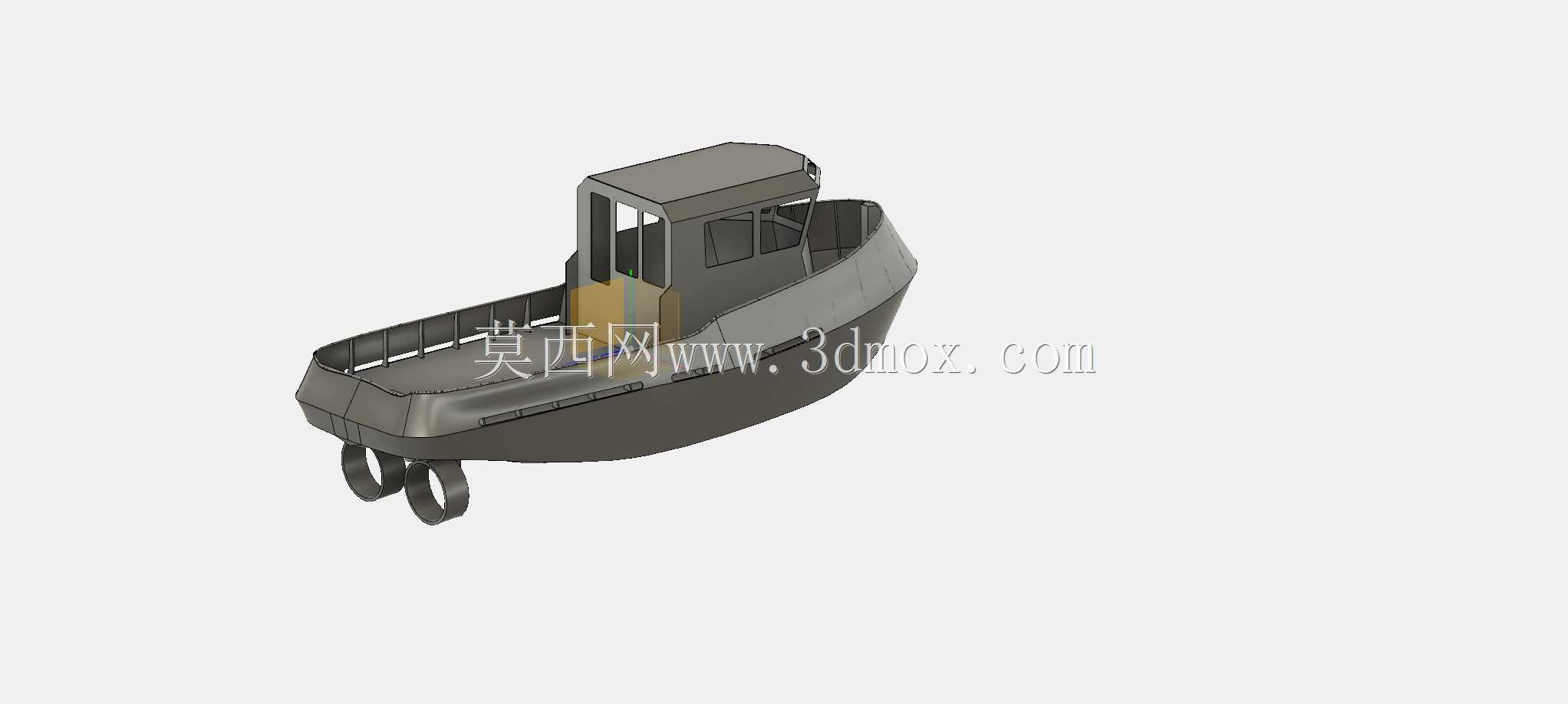

这款小型作业艇的三维结构设计，核心面向内河短程交通、近岸水域运维作业场景，可承担港区人员转运、近岸设施巡检、小型作业工具运载等实际任务，适配平静内河、湖泊、近岸遮蔽水域的通航环境，不具备远海抗浪航行能力。从整体布局来看，船体采用单甲板、前置驾驶舱的构型，主甲板区域预留了充足的开放式承载空间，可根据实际作业需求临时放置工具筐、小型检修设备或是搭载3-5名作业人员，舷侧设置的连续护栏高度符合内河船舶人员防护的常规要求，能避免人员在船体晃动时意外落水，护栏与船体外板之间预留了120mm左右的通行间隙，方便人员沿舷侧走动完成系缆、取水等操作。

驾驶舱采用半封闭结构设计，舱室前部设置了整块倾斜式挡风玻璃，可减少航行时迎面气流对驾驶人员的干扰，舱室两侧预留了推拉式窗位，方便驾驶人员探身观察舷侧靠泊情况，舱内空间可容纳2名驾乘人员，操控台的安装位置预留了足够的安装边界，可适配常规船用舵机、油门操控机构以及小型导航通讯设备的安装需求，舱室顶部做了圆弧过渡处理，既可以减少航行时的风阻，也能避免舱顶积水。船体的线型设计兼顾了低速航行的稳定性与浅水区通过性，船底采用略带艉倾的平底改型，艏部做了适度的外飘处理，可减少低速航行时的艏部上浪，船艉部分的结构专门适配双喷水推进装置的安装，两个推进单元对称布置在船艉底部的安装位上，相比传统螺旋桨推进，这种构型更适合浅水区航行，能避免螺旋桨触碰水底杂物或是河床造成损坏，推进装置的安装座与船体主结构做了一体化的加强设计，可承受推进装置工作时产生的持续振动与推力载荷。

从结构设计的细节来看，船体外板采用分块建模的思路，舷侧外板、船底外板、甲板板的厚度根据不同区域的受力情况做了区分，船底区域因为可能承受擦碰、搁浅冲击，板厚预留量大于舷侧区域，甲板区域因为要承受人员走动、设备放置的局部载荷，在甲板下方对应承载位置设置了横向加强筋与纵向龙骨结构，避免甲板受载后出现过大的变形。驾驶舱的舱壁与船体主甲板采用角接结构，连接位置预留了焊接坡口的建模细节，舱室框架采用矩形截面的型材搭建，既可以保证舱室的结构刚度，也能控制整体重量，避免上层建筑过重导致船体重心过高影响稳性。船舷的护舷结构沿整个船体外缘布置，在靠泊时可缓冲船体与码头、其他船舶之间的碰撞冲击力，护舷的安装位预留了紧固件的安装孔位，方便后期维护更换。

在尺寸边界的设计上，该艇总长控制在6米级区间，型宽在2.2米左右，吃水深度控制在0.4米以内，这种尺寸设计既可以保证在内河狭窄航道内灵活转向，也能适配多数小型内河码头的靠泊条件，不需要专门的大型泊位就可以完成停靠。船体的重心位置经过布局优化，在空载状态下重心位于船体中前部，搭载额定载荷后重心会小幅后移，始终保持在稳性安全区间内，即使在人员集中在甲板一侧的偏载情况下，也不会出现过大的横倾角。甲板上的系缆桩位置对称布置在船艏、船艉的四个角点，每个系缆桩的安装底座都与船体内部的加强结构直接连接，可承受系泊时的拉力载荷，不会因为牵拉导致甲板结构变形。

设计过程中也充分考虑了后期加工建造的便利性，所有船体板件的曲面都做了可展开性校验，避免出现双曲面过大导致板材加工难度提升的问题，各个结构件之间的连接位置都预留了合理的装配间隙，符合小型钢质或者铝合金船舶的建造工艺要求，不需要特殊的加工设备就可以完成船体的拼接建造。船艉的推进装置安装位做了同轴度的基准设计，两个喷水推进器的安装轴线保持平行，与船体中心线的对称度偏差控制在合理范围内，避免推进时产生偏航力矩，减少航行时的操控难度。
