Stan1606分体式可打印拖船结构模型

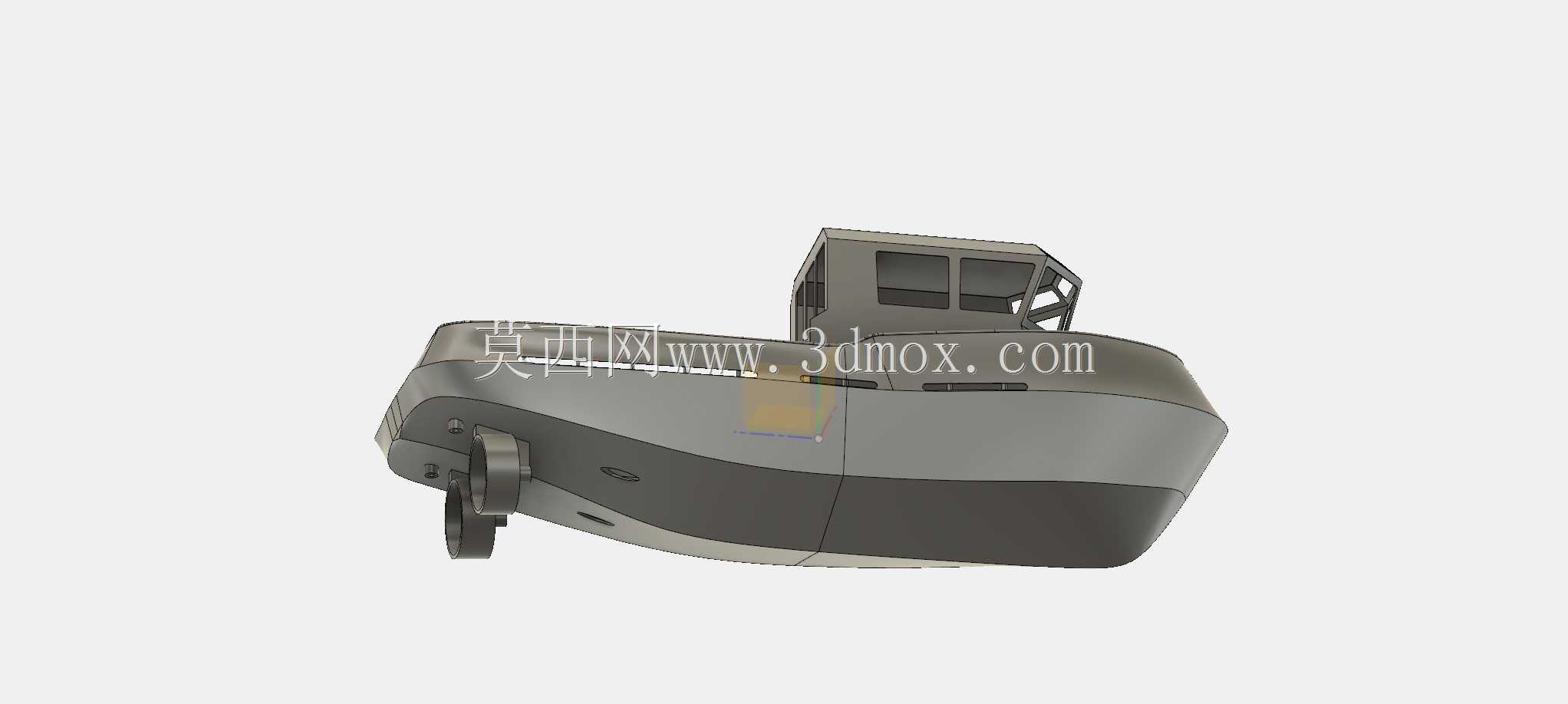

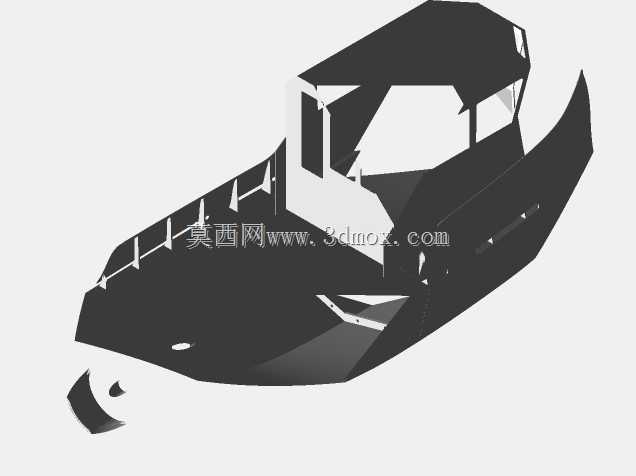

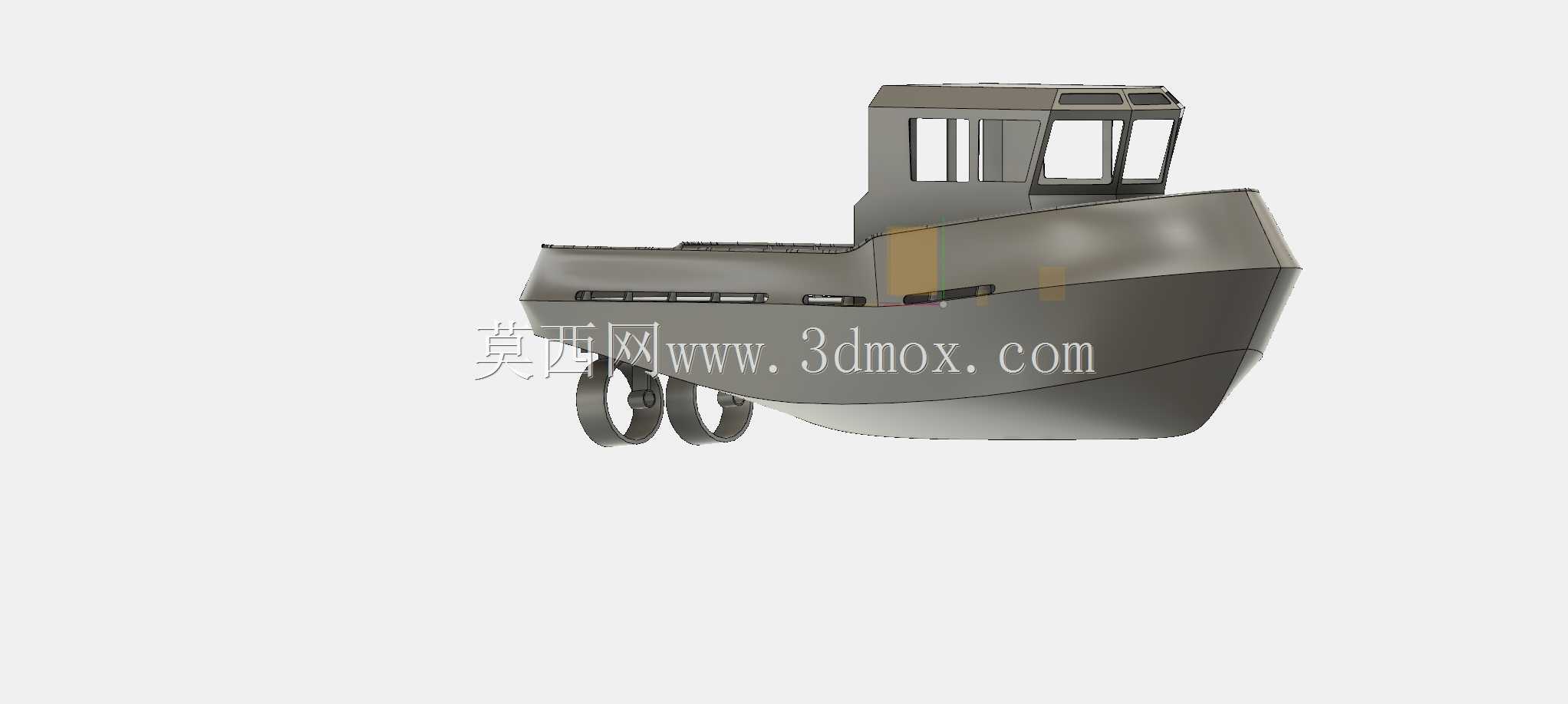

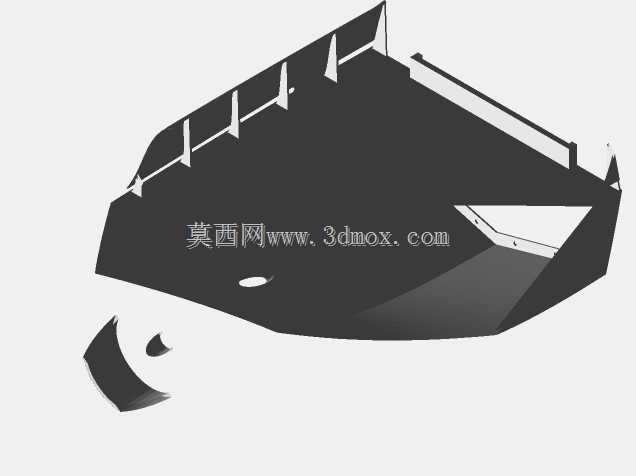

　　这款拖船模型的结构设计完全围绕桌面级FDM3D打印的工艺特性展开，做了全件拆分处理，拆分逻辑完全贴合实际拖船的舱段划分逻辑，没有为了打印便利随意破坏船体的真实结构比例。从实际内河及港口拖船的作业场景来看，这类小型港作拖船主要承担港内船舶靠离泊顶推、小型驳船拖带、近岸水域辅助作业的功能，模型还原的上层建筑驾驶舱布局、船首顶推护舷结构、船体侧部的系缆桩预留位，都和实船的功能布局完全对应。

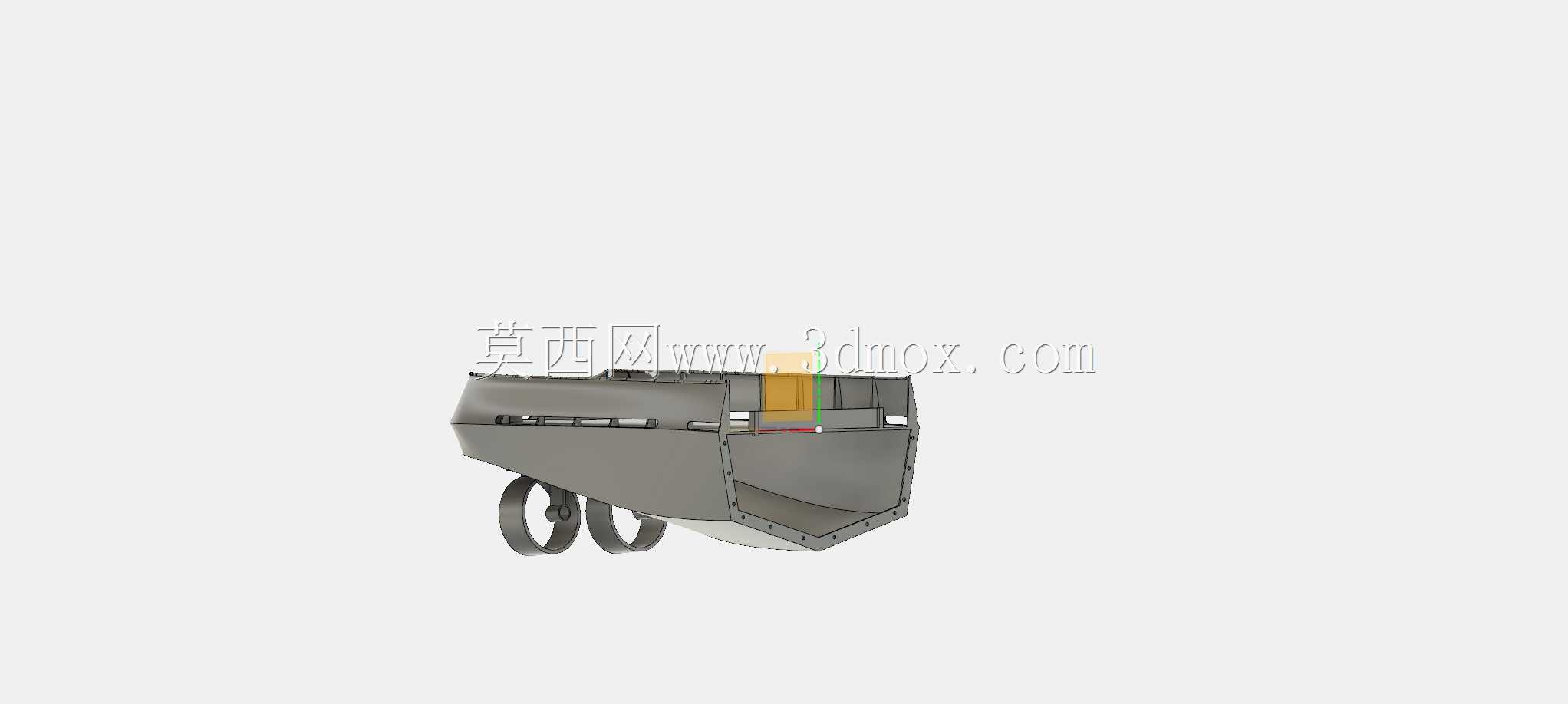

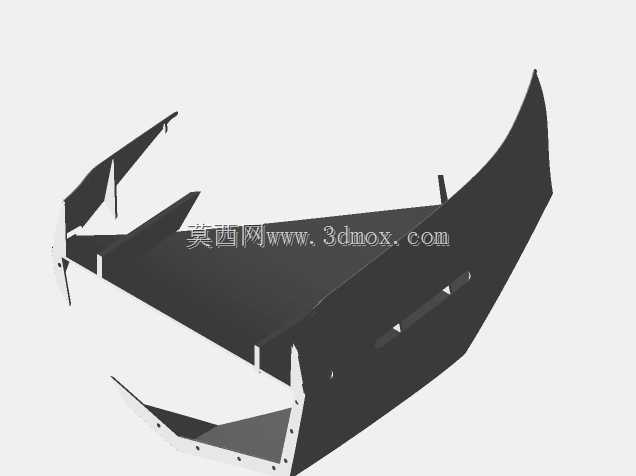

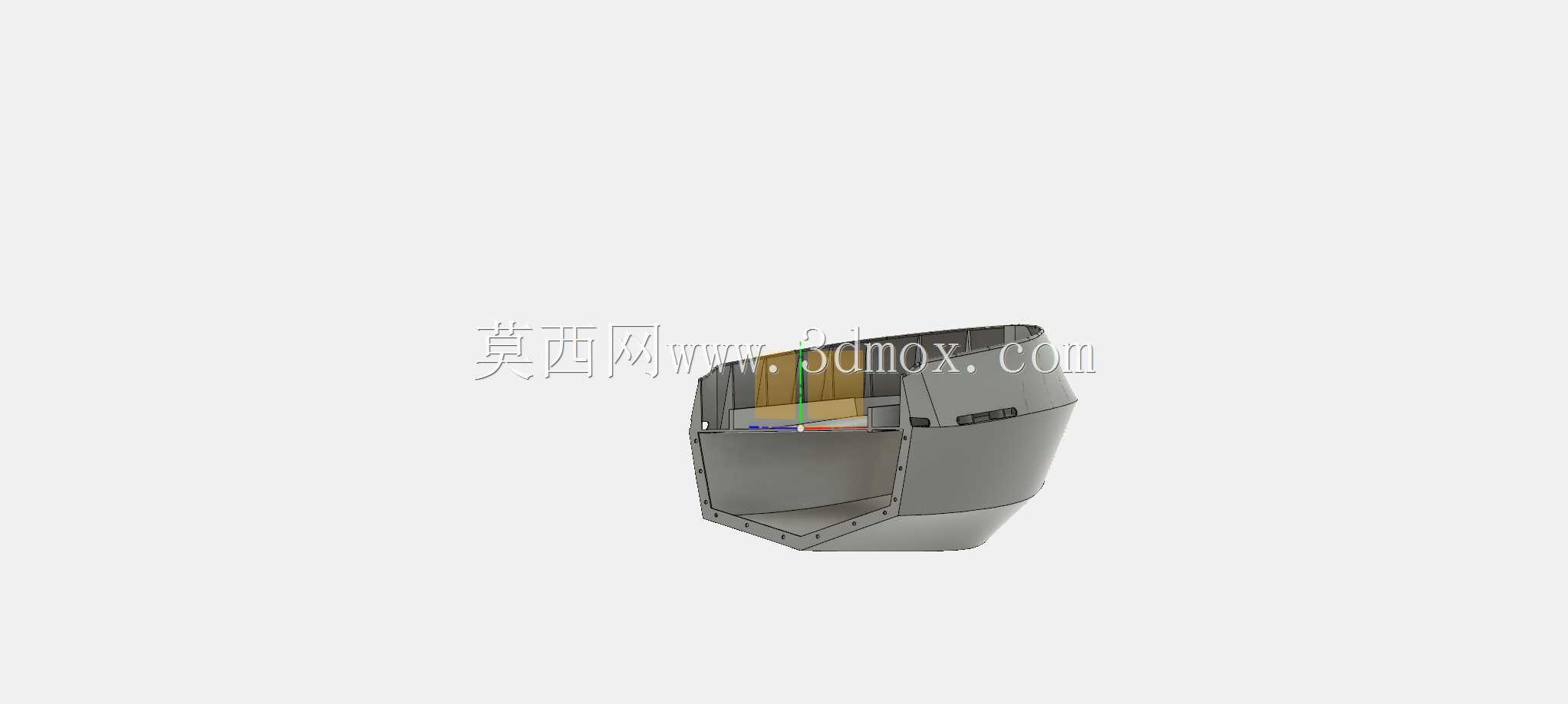

　　设计过程中首先确定的是船体的线型，采用的是圆舭型小拖船的成熟线型，船首部分做了适度外飘，既符合实船航行时压浪减阻的需求，也避免了打印时大角度悬挑带来的支撑冗余问题；船尾部分预留了推进机构的安装空间，不管是后续改装成动态航模加装动力系统，还是做静态展示摆放，都有足够的结构余量。拆分的舱段之间全部设计了定位止口，拼接时不需要额外做大量打磨修配，止口的配合间隙控制在0.2mm，刚好适配PLA、PETG等常用打印耗材的成型收缩率，拼接后船体外壳的接缝可以通过简单的补土打磨处理，就能达到光滑连续的外观效果。

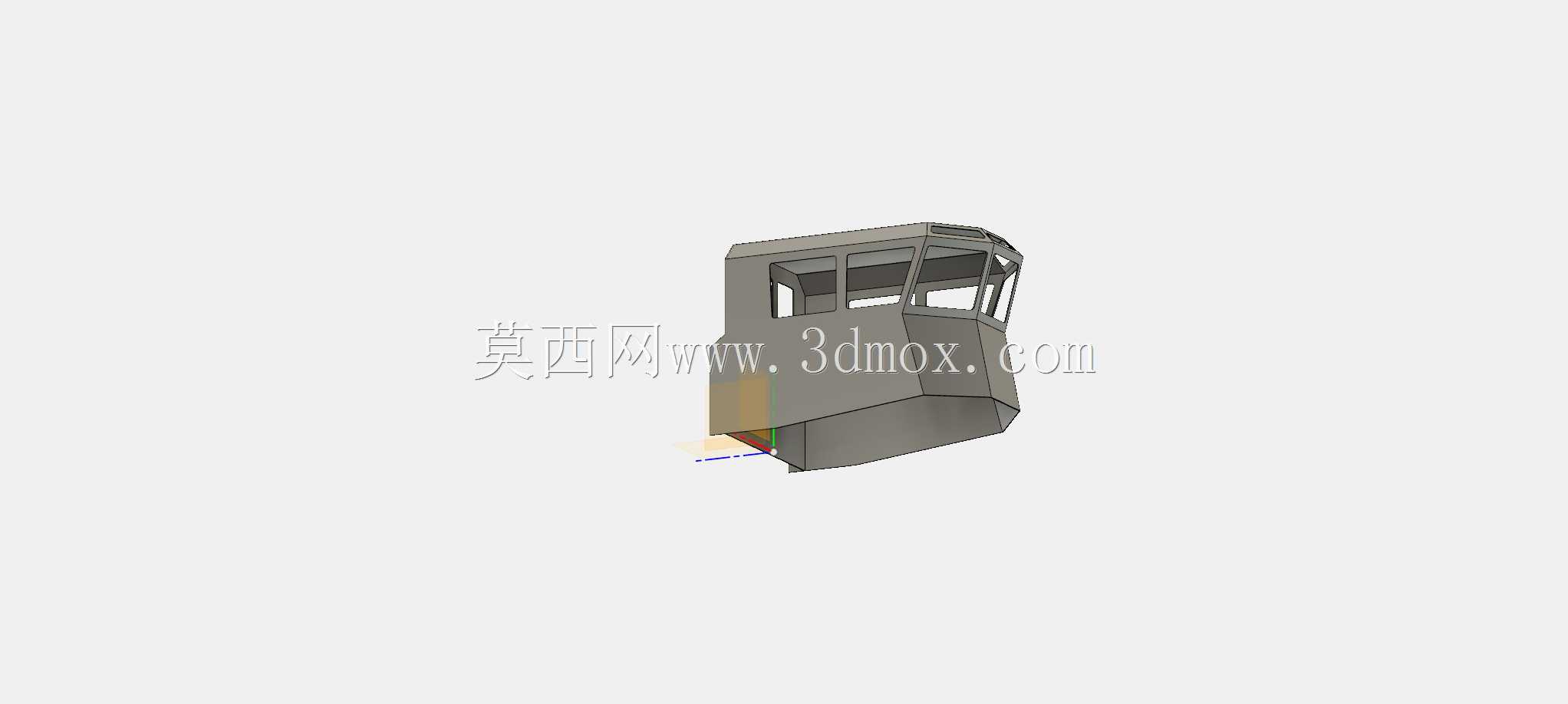

　　上层建筑的驾驶舱部分，窗户的镂空结构做了0.8mm的壁厚加强，避免打印过程中薄壁结构出现翘曲变形，舱室顶部的设备安装位预留了通用安装孔位，后续可以根据展示需求加装雷达、信号灯等比例配件。船体的干舷高度、吃水线位置都按照实船比例做了还原，静态摆放时可以通过配种调整，让模型保持和实船一致的吃水姿态。从安装边界来看，整个模型组装完成后的尺寸适配常规桌面展示柜的层板间距，不需要额外占用过大的展示空间，拆分后的单个零件最大尺寸控制在200mm以内，完全适配市面上主流的桌面级3D打印机的成型幅面，不需要对零件做二次切割就能直接打印。

　　船体侧部的护舷结构做了分体式设计，和船体主体分开打印后再进行粘接，既还原了实船橡胶护舷的突出结构，也避免了一体打印时护舷位置需要添加大量支撑的问题，打印完成后护舷部分可以单独做哑光质感处理，和船体主体的漆面形成质感区分，提升模型的真实感。船首的顶推部位做了加厚处理，对应实船顶推作业时的受力结构，即使是作为静态展示模型，这个部位的结构强度也足够，不会因为轻微触碰出现断裂。驾驶舱内部预留了足够的空间，有改装需求的使用者可以在内部加装驾驶台、座椅等细节配件，或者加装灯光系统提升展示效果，不需要对船体结构做破坏性修改。

　　整个模型的结构拆分没有出现细碎的小零件，所有零件的最小壁厚都控制在1.2mm以上，打印时不需要设置过高的打印精度就能获得不错的成型效果，对于新手打印爱好者也比较友好，拼接时按照舱段顺序依次组装即可，不需要复杂的工装辅助。船体底部做了平整化处理，静态摆放时不需要额外制作底座就能平稳放置，也可以根据需求加装展示底座，固定船模的展示姿态。
