简化结构水下航行潜器外观造型设计

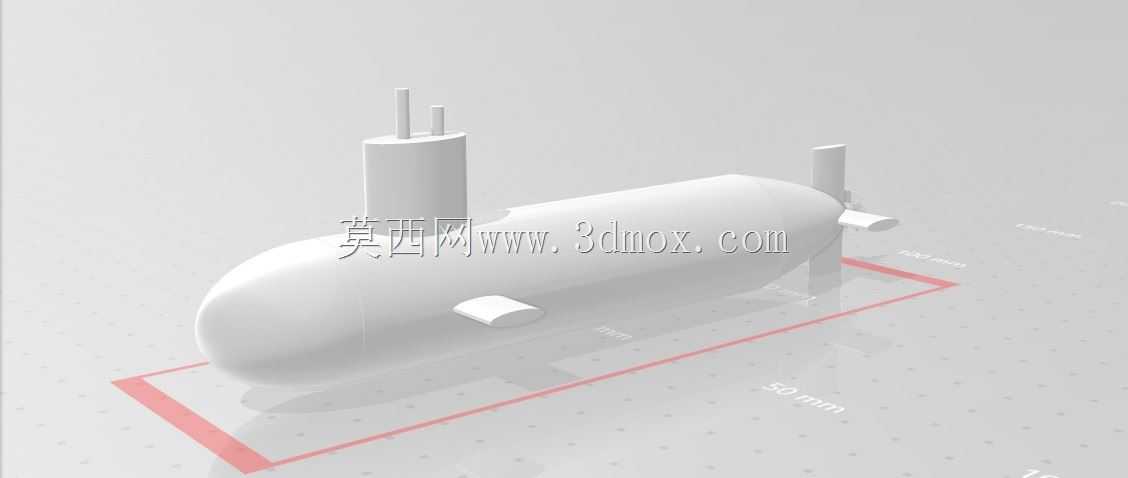

　　艇身尾部设置了十字形操纵面，垂直舵与水平舵的舵面转轴均与艇身轴线保持垂直/平行的基准关系，舵面与艇身尾部的连接段预留了舵机安装的空腔结构，能够满足后续传动机构的装配空间需求，同时舵面的弦长与展长比例参考了常规潜器的操纵性指标，保证低速航行时的舵效响应速度，满足水下转向、俯仰姿态调整的操控要求。艇身两侧靠前位置设置了水平布置的升降舵，这类艏舵配置能够在潜器低速潜航时提供更直接的俯仰力矩，减少围壳舵在高航速下产生的附体阻力，同时避免围壳舵工作时对后方观通设备流场的干扰。本次呈现的潜器外观结构模型，采用水滴形回转体主艇身构型，这类构型是经过多轮水动力迭代验证的低阻外形，在水下航行时能够有效降低迎流面压差阻力，减少湍流附面层的产生，适配中高航速下的长距离巡航需求。从结构布局来看，模型将指挥台围壳设置在艇身中前部靠上位置，围壳集成了通气管、潜望镜等观通设备的安装接口，围壳与主艇身的衔接处做了圆弧过渡处理，避免直角结构带来的流噪声与应力集中问题，这一细节处理直接关系到潜器水下航行时的隐蔽性与结构疲劳寿命。

　　从尺寸边界来看，模型标注的50mm基准尺寸为建模时的参考标尺，实际工程转化时可按照等比例缩放原则适配不同吨位的潜器设计需求，主艇身的长径比控制在8:1左右，这一比例兼顾了水下航速与内部舱室的布置空间，既不会因为长径比过大带来结构刚度不足的问题，也不会因为长径比过小导致航行阻力激增。在实际应用场景中，这类简化构型的潜器模型可用于水动力仿真验证、教学演示、概念方案迭代等场景，结构设计阶段省略了非必要的细节特征，保留了核心的外形拓扑关系，能够快速导入CFD仿真软件进行流场计算，也可作为3D打印的原型用于展示验证。

　　设计过程中优先保证了外形的曲面连续性，主艇身的回转曲面采用G2连续过渡，避免曲面拼接处的折线痕迹，保证水动力性能的仿真精度，同时所有外凸结构均做了圆角处理，没有尖锐的棱角结构，既符合水下装备的流体设计要求，也能避免加工装配过程中的应力集中问题。从安装边界来看，模型所有外附件的安装面均与艇身曲面完全贴合，围壳底部的安装面与艇身曲面的匹配度经过调整，不存在装配间隙，尾部舵面的转轴位置与艇身尾部的端面保持固定的距离参数，能够满足后续传动机构的同轴度安装要求，不会出现舵面转动时与艇身结构干涉的问题。

　　这类潜器构型的设计思路核心是优先保障水下航行性能，所有外附结构的位置、尺寸都围绕降低阻力、提升操纵性、减少流噪声三个核心目标设置，没有多余的装饰性结构，每一处外形特征都有对应的工程功能指向，比如指挥台围壳的前缘后掠角度设置，就是为了降低航行时围壳产生的马蹄涡强度，减少对艇身尾部流场的干扰，进而降低螺旋桨（本模型未展示尾部推进结构）的工作噪声。在方案迭代阶段，这类简化模型能够快速调整主艇身的长径比、围壳位置、舵面尺寸等参数，不需要处理复杂的内部结构细节，大幅提升概念设计阶段的迭代效率，同时模型的曲面质量能够直接对接后续的详细设计阶段，不需要重新构建基础外形曲面，减少重复建模工作量。对于海事装备研发、军事装备教学、水下航行器概念设计等领域的从业者来说，这类保留核心结构特征的简化模型，能够快速适配不同的设计验证场景，既可以作为水动力试验的基础模型，也可以作为方案汇报的展示载体，外形尺寸的基准设置清晰，缩放调整时不会出现结构比例失真的问题，所有特征的位置关系都严格遵循实际潜器的设计规范，没有违背工程常识的结构设置。
