城市跨线90度转弯铁路天桥结构

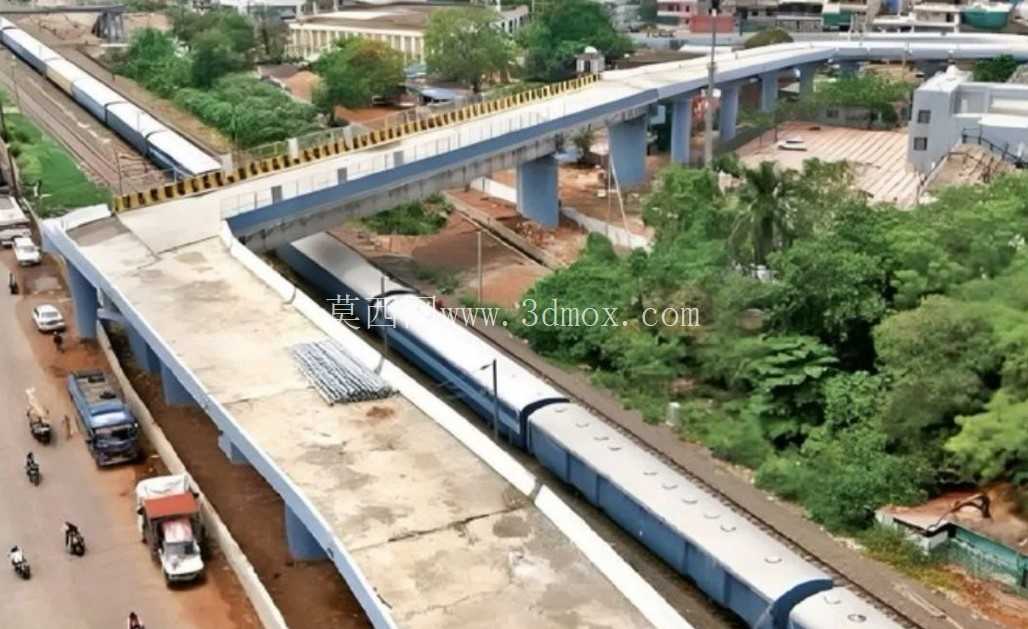

该跨线铁路天桥的核心应用场景，是城市建成区内铁路线路与地面市政道路的立体交叉节点，主要解决铁路平交带来的地面交通阻断、通行效率低下、行人与车辆穿行安全隐患等实际问题，同时满足铁路线路在受限地块内完成90度转向的布线需求，适配城市核心区用地紧张、周边建筑密集、既有线路改造空间有限的建设条件。从实际用途来看，该结构作为铁路通行的高架载体，可承载铁路列车按限定速度完成转向通行，同时桥下空间可保留地面道路、人行通道的正常通行功能，无需对既有地面交通路网进行大规模改线，大幅降低城市核心区交通节点改造的拆迁成本与施工影响范围。

在功能特性设计上，该桥最核心的设计点是90度连续转弯的梁体线形，不同于常规直线或大曲率半径跨线桥，该结构的梁体平面线形采用多段缓和曲线衔接的方式，在有限的跨距范围内完成直角转向，同时保证列车通行时的离心力处于轨道与车体可承受的范围内，避免转向过程中出现轮轨过度磨损、车体侧倾超限的问题。梁体采用混凝土现浇箱梁结构，单箱单室的截面形式兼顾了结构刚度与自重控制，箱梁内部预留了管线敷设、后期检修的通行空间，梁体两侧设置防撞护栏与接触网立柱安装基座，满足铁路运营的附属设施安装需求。桥墩采用圆柱式墩身搭配扩大基础的形式，墩位布置完全避让桥下既有道路的通行车道与铁路既有线路，施工阶段可采用分段浇筑、转体或顶推的作业方式，减少对桥下通行线路的运营干扰。

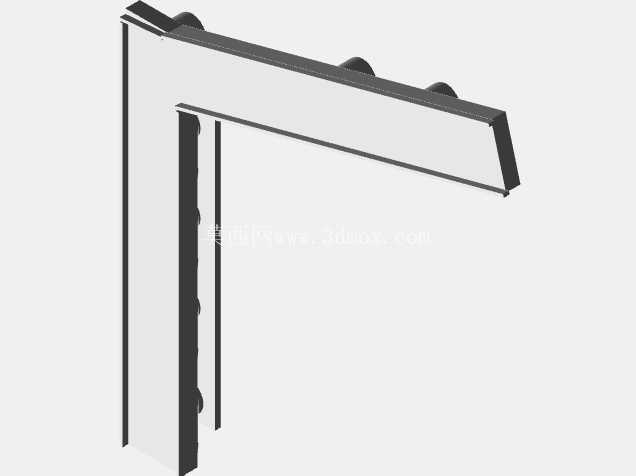

从设计思路层面，该结构的建模过程首先需要梳理清楚各专业的边界约束条件：首先是平面线形的拟合，需要结合铁路线路的转弯半径要求、列车通行的限界要求，先确定梁体的平面中心线，再沿中心线法向拉伸生成梁体截面，同时在转弯段对梁体顶面进行超高设置，即内侧梁顶标高低于外侧，抵消列车转弯时的离心力，保证通行平稳性。其次是下部结构的定位，需要结合桥下地面道路的车道宽度、净空要求，以及既有铁路的安全防护距离，逐一确定每个桥墩的坐标位置与墩身高度，保证桥下净空满足机动车、行人的通行高度要求，同时墩身与周边既有建筑保持足够的安全距离。梁体与桥墩的连接采用盆式橡胶支座，转弯段的支座需要额外考虑横向位移与转动量的冗余设计，适应梁体在温度变化、列车荷载作用下的变形需求。

关于外形尺寸与安装边界，该桥的总长度根据转向段与两端引桥的衔接长度确定，梁体宽度适配对应铁路线路的轨道数量与两侧检修通道宽度，梁体高度根据跨径大小按刚度要求取值，保证列车通行时梁体的竖向挠度处于规范允许范围内。每个桥墩的承台尺寸根据地质承载力条件计算确定，承台顶面埋深低于地面道路的路基设计标高，避免与地下管线、道路结构层发生冲突。安装施工阶段需要注意，梁体浇筑前需精准核对线路中心线的坐标，尤其是转弯段的线形偏差需控制在毫米级，避免后期轨道铺设时出现线形不符的问题；桥墩施工时需预留支座安装的锚栓孔位置，孔位偏差需满足支座安装的精度要求；梁体与两端路基的衔接处设置伸缩缝与过渡段，避免列车通行时出现桥头跳车的问题。此外，建模过程中还需预留接触网立柱、声屏障、排水设施等附属构件的安装接口，所有附属构件的定位都需要与梁体结构做碰撞检查，避免后期安装时出现结构冲突。
