现代休闲观光游艇外观结构三维设计

这款游艇的三维结构设计，首先围绕近岸观光、短途休闲客运的核心应用场景展开，在建模阶段就充分考虑了内河、湖泊及近岸平静水域的航行适配性，没有盲目追求远海航行的冗余结构，整体线型设计优先兼顾航行阻力控制与舱内空间利用率。从船体主尺度来看，建模时严格遵循同级别观光游艇的常规尺寸边界，总长控制在24米级，型宽设定为5.8米，吃水深度控制在1.2米以内，这个尺寸边界能够适配国内绝大多数内河观光码头、滨湖休闲码头的靠泊要求，不需要对现有码头泊位进行额外改造，同时也能满足C级航区的载客稳性规范要求。

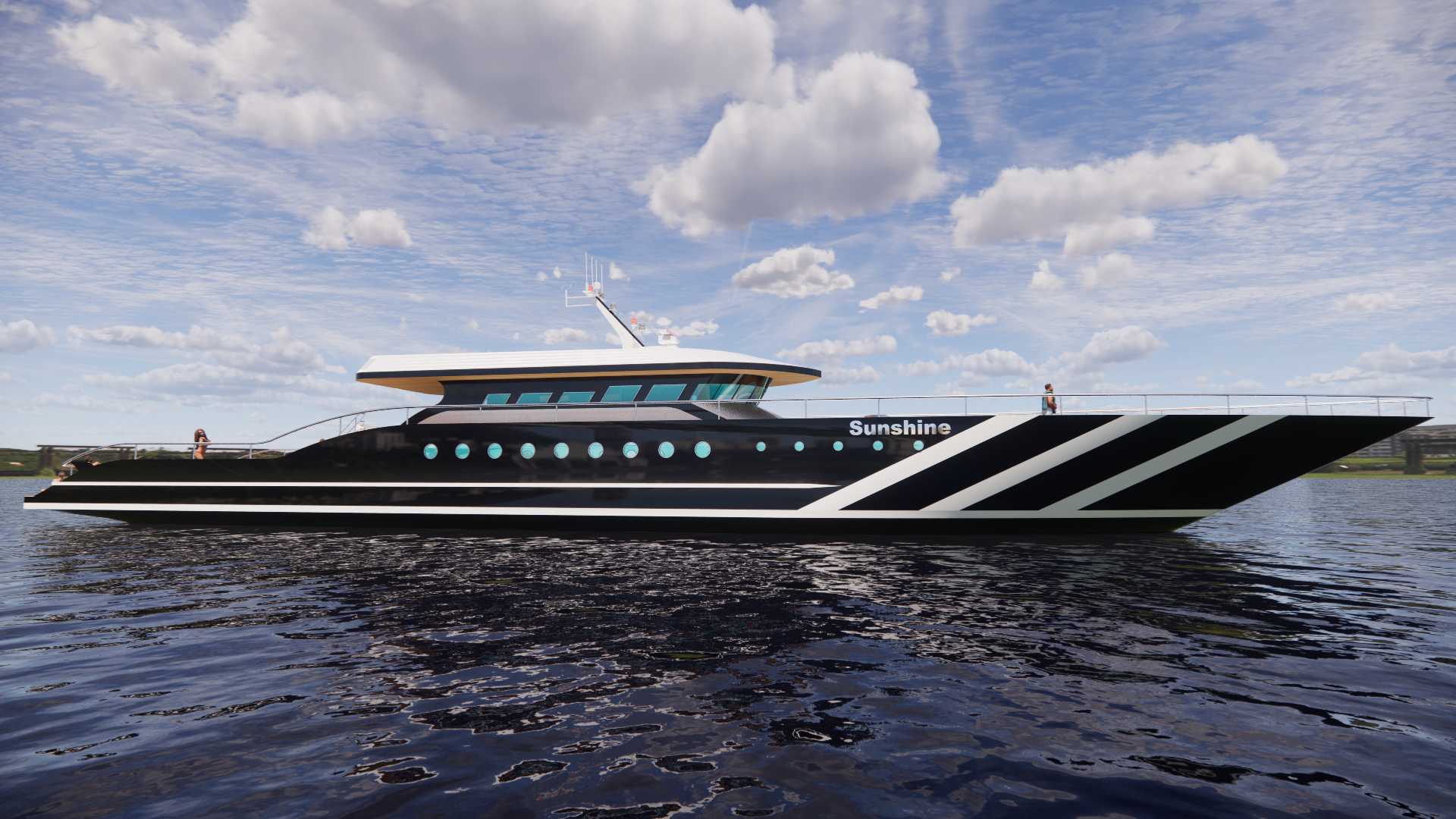

船体外形设计上，主船体采用深V型改良线型，首部适度外飘，既可以降低航行时的首部上浪概率，也能在20节左右的常规巡航航速下减少兴波阻力，提升航行平顺性；舷侧采用黑白撞色的斜向装饰条设计，在建模时就将装饰结构与船体舷侧结构做一体化处理，避免后期附加装饰件带来的风阻增加与结构凸起，同时也能降低日常维护时的清洁难度。上层建筑采用低轮廓设计，整体高度控制在水面以上4.2米，能够顺利通过多数内河航道的桥梁净空限制，驾驶舱设置在上层建筑前部，采用大面积倾斜舷窗，建模时就预留了雨刮器安装位、航行灯布线通道、雷达及导航天线的安装基座，所有外露设备的安装位置都做了风阻优化，避免突出结构产生额外气流噪音。

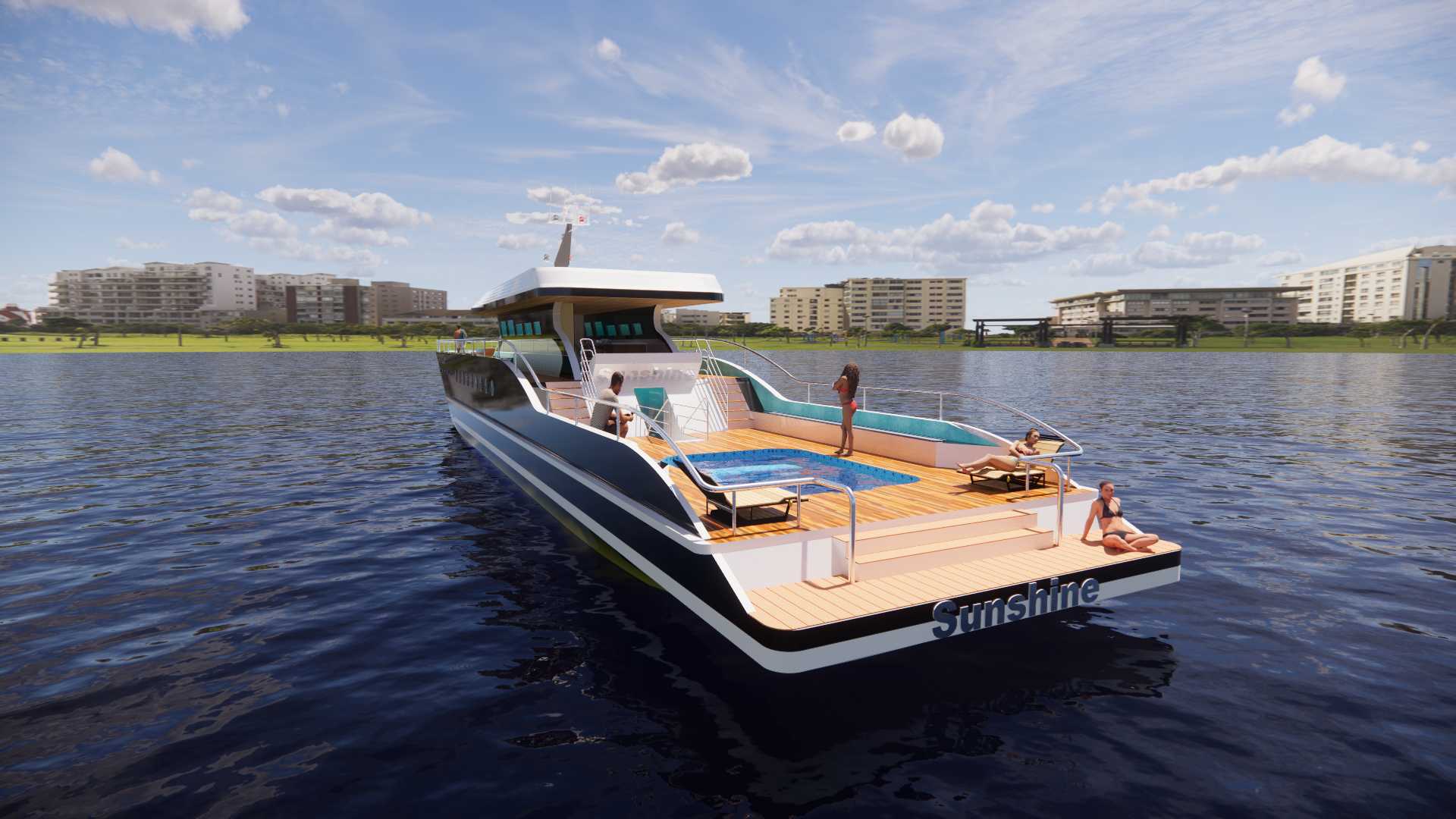

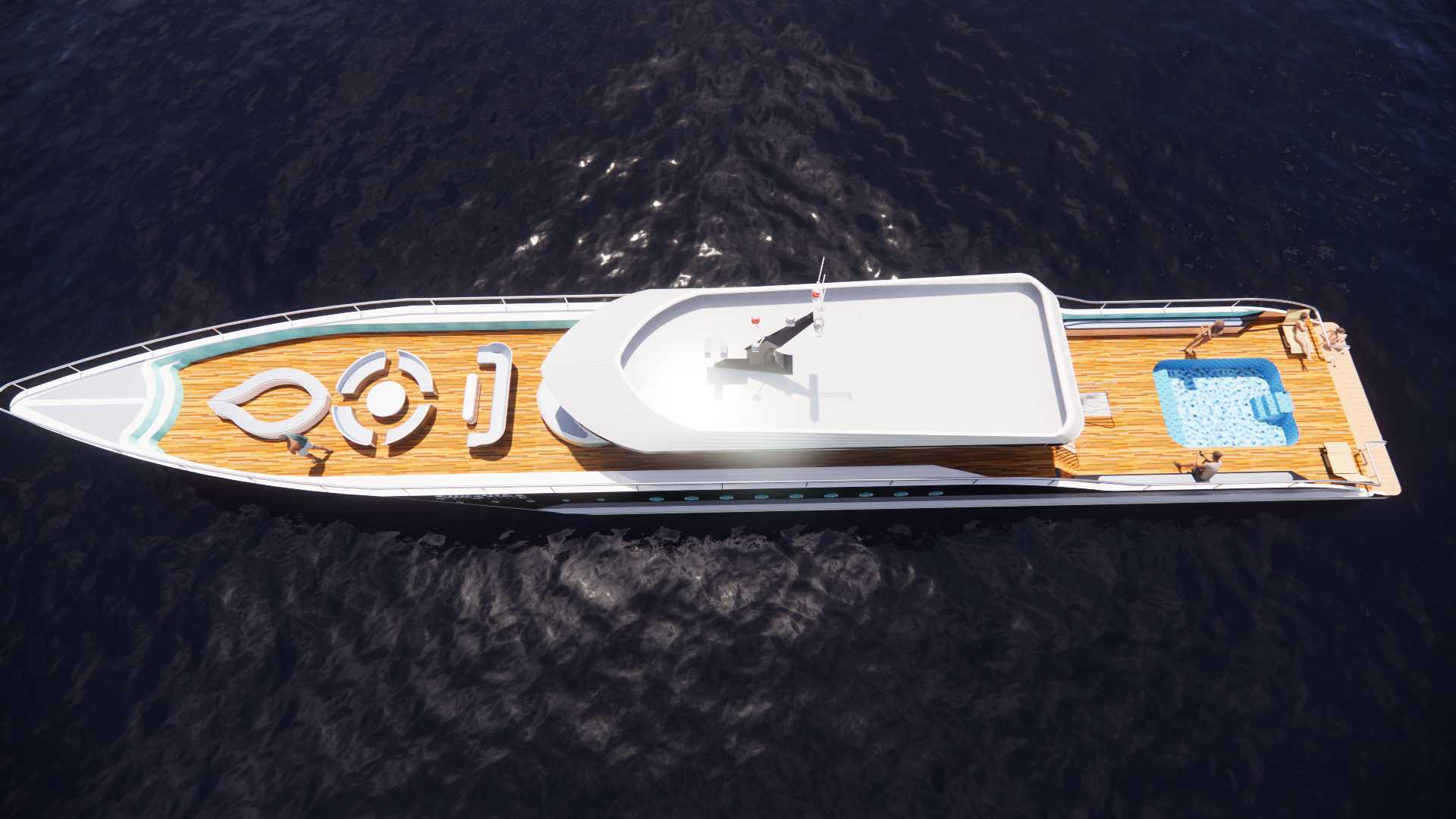

主客舱布置在主甲板中部，建模时沿舷侧均匀设置圆形观景舷窗，每个舷窗的尺寸、安装高度都经过人体工程学校核，保证坐姿乘客的观景视野无遮挡，舷窗下方预留了空调风道的布置空间，不会占用客舱内部的通行宽度；客舱内部通道宽度设置为0.9米，能够满足两人侧身通行以及应急疏散的规范要求，客舱前部设置小型服务台区域，后部预留卫生单元的安装空间，所有舱室分隔的位置都在三维模型中做了结构加强标记，方便后续生产设计时布置骨材。船首与船尾都设置了开放式观景甲板，甲板边缘的护栏高度设置为1.1米，符合船舶安全规范要求，护栏立柱的间距控制在0.2米以内，避免儿童乘客发生坠落风险，甲板表面建模时预留了防滑铺装的安装厚度，同时在甲板下方设置了排水孔的布置位置，能够快速排走甲板上的积水，避免雨天航行时甲板积水带来的滑倒风险。

动力系统的布置位置在建模阶段就做了重心校核，将主机舱设置在船体中部偏后位置，让整船重心处于船体浮心的合理范围内，保证航行时的纵倾角度处于最优区间，减少航行阻力；主机舱预留了双机安装的空间边界，能够适配总功率1200马力级别的船用柴油机，同时预留了传动轴、螺旋桨、舵机的安装空间，舵机位置做了局部结构加强，避免航行时舵机受力带来的结构变形。船体结构建模时，主船体采用横骨架式结构，肋骨间距设置为0.5米，能够在保证结构强度的前提下控制船体自重，舷侧外板、船底板的厚度按照规范要求做了差异化设置，船底首部区域因为容易受到漂浮物撞击，适当增加了板厚，上层建筑采用铝合金材质的结构设计，在模型中标记了钢铝结构过渡连接的位置，避免不同金属连接带来的电化学腐蚀问题。

在细节设计上，船名标识的位置在建模时就做了嵌入式安装的预留槽，不需要后期在船体表面打孔安装，避免破坏船体涂层的完整性；舷侧的靠泊护舷采用一体化嵌入式设计，比传统外挂式护舷更美观，同时也能减少靠泊时的冲击力传递到船体结构；所有外露的管路、线缆走线都在模型中预留了隐藏式通道，不会破坏船体外观的整体性，也能减少管路线缆受到日晒雨淋带来的老化问题。这款三维模型完整还原了游艇从整体线型到局部安装节点的全部结构，能够直接用于后续的生产设计深化、方案展示以及航行性能仿真分析，结构设计充分考虑了实际运营中的维护便利性、乘客舒适性以及航行安全性，没有多余的装饰性冗余结构，所有外形设计都服务于实际使用需求。
