内河浮动作业趸船三维结构设计

　　这款浮动作业趸船的三维结构设计，核心面向内河平缓流域的临时停靠、水上补给、近岸作业值守场景，区别于常规通航船舶，它无自航动力系统，整体依靠锚泊系统固定在指定水域，可作为近岸临时作业点、小型船舶临时停靠泊位、水上临时值守站点使用，适配内河库区、平缓河道、湖滨水岸等水流速度不超过2m/s的水域环境，能在常水位差3米以内的区域稳定作业。从结构设计逻辑来看，整体采用浮箱式主船体作为承载基础，主船体为全封闭焊接结构，内部设置多道水密横舱壁，将浮箱分隔为多个独立水密舱段，单个舱段破损进水的情况下，整体仍能保持足够的储备浮力，满足内河小型浮动设施的抗沉性要求，船体外壳采用折角线型设计，相比圆弧线型加工难度更低，更适配小型船厂的钢板裁切、焊接加工工艺，同时折角线型能在水流冲击下有效降低紊流对船体的横向作用力，减少锚泊系统的受力负载。

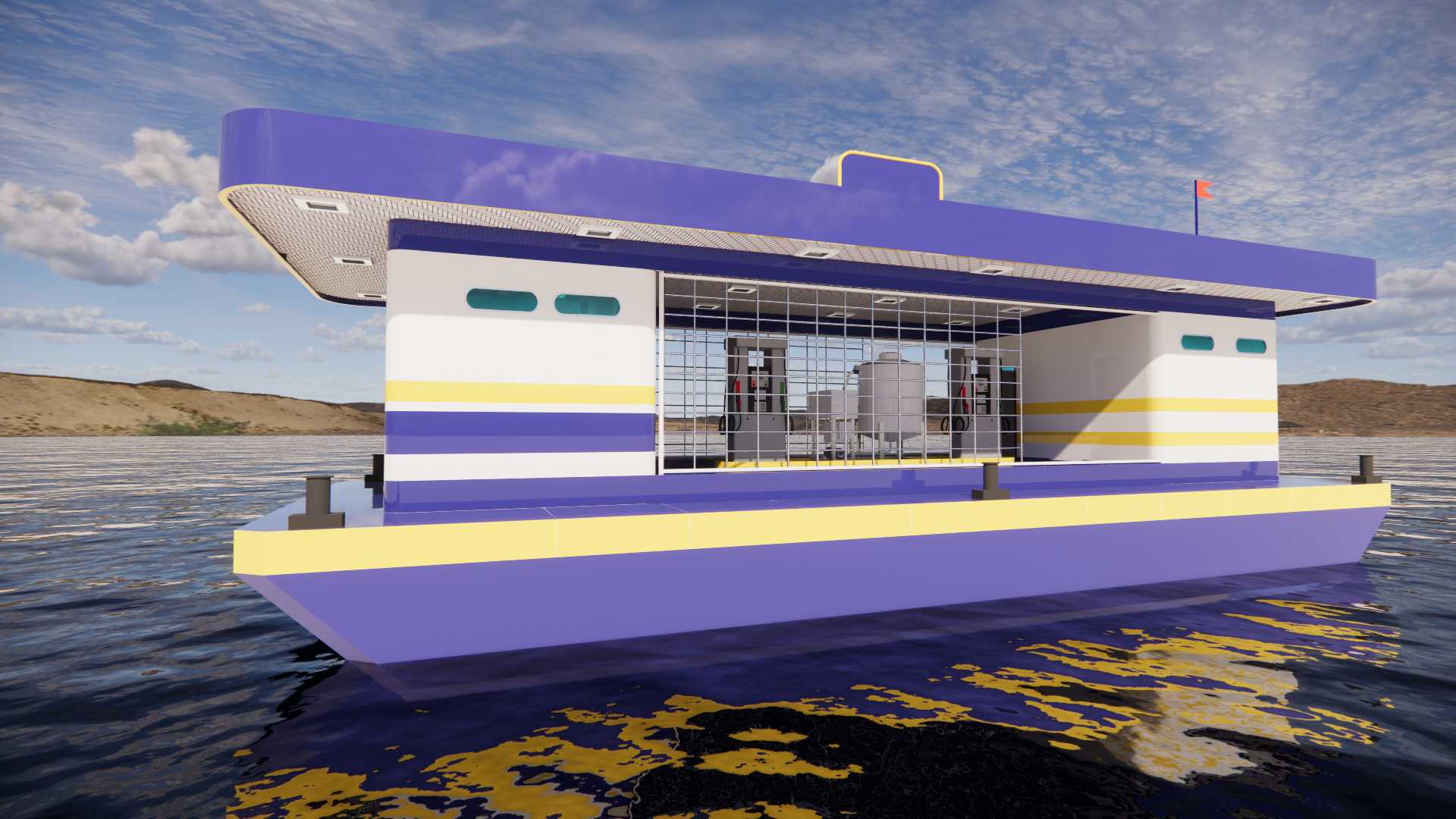

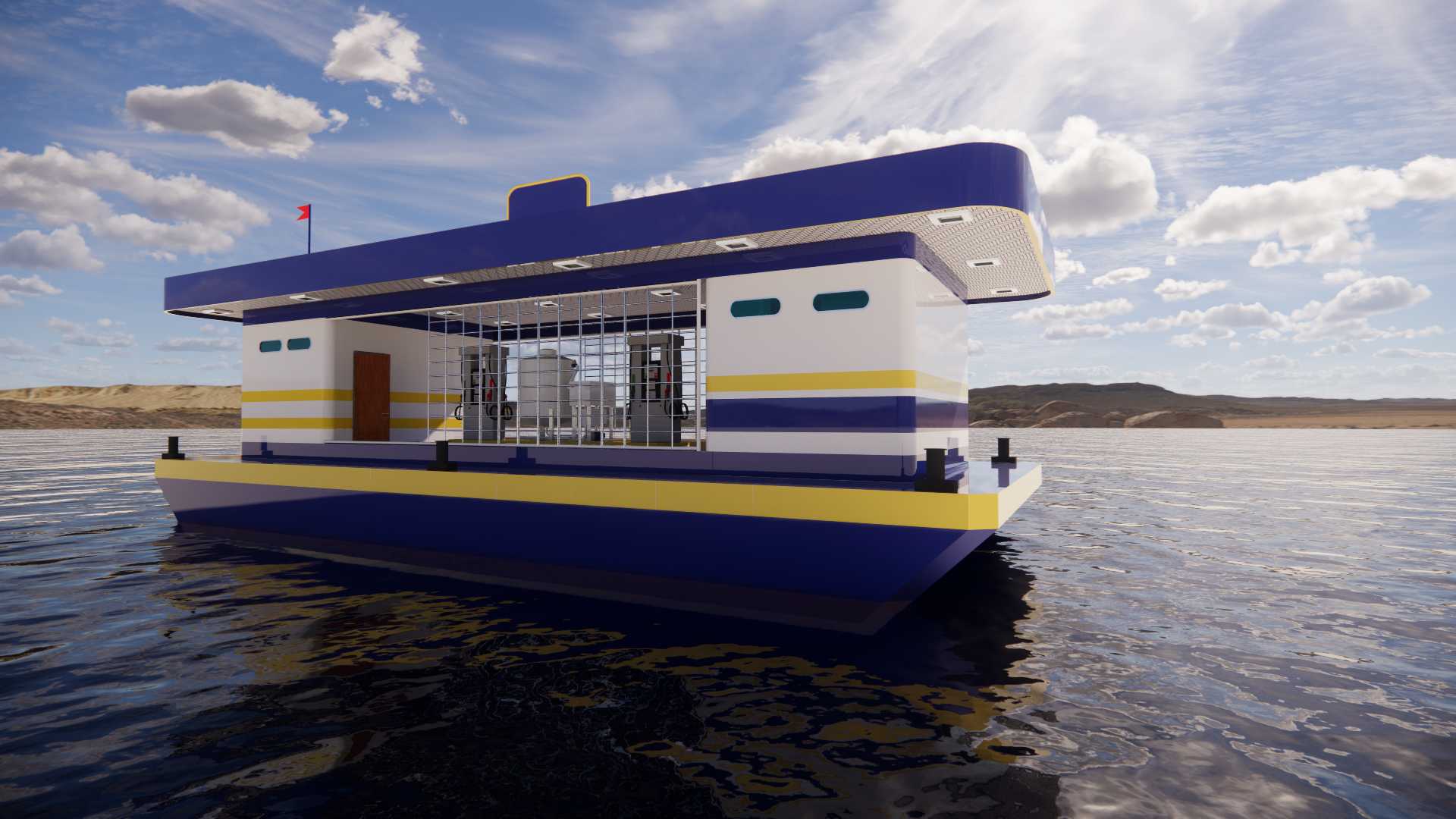

　　上层作业舱室采用模块化设计思路，整体坐落在主甲板的强横梁结构上，舱室底部与主甲板之间设置减震垫层，减少水面波动带来的舱室震动，舱室内部预留了设备安装位、人员值守空间，面向水域的一侧设置通长开放式作业面，搭配金属安全护栏，作业面可根据使用需求加装补给设备、水质监测装置、临时起重支架等不同功能模块，舱室靠岸侧设置单扇防火入户门，方便人员进出，舱室侧壁开设小型矩形舷窗，兼顾采光与结构强度，舱室顶部为平顶设计，边缘做挑檐处理，可遮挡雨水直接冲刷舱壁接缝，顶部预留了信号灯杆、小型气象监测装置的安装基座，无需后期额外打孔破坏舱顶防水结构。

　　尺寸与安装边界方面，主船体总长控制在15米级，型宽6米，型深1.5米，空载吃水深度控制在0.4米，满载作业状态下吃水不超过0.8米，对水域水深要求低，即使在枯水期近岸浅水区也能稳定停靠；主甲板距离水面的高度为1.1米，既可以避免常水位下波浪涌上甲板，也能适配小型内河船舶的舷高，方便人员上下、物资转运；上层舱室净高2.6米，舱室顶部距离主甲板高度为2.8米，整体最高点距离水面高度不超过4米，可顺利通过内河常见的低矮跨河管线、桥梁限高区域。

　　锚泊系统的设计上，船艏、船艉分别设置两个带缆桩与导缆孔，可采用四锚定位或者岸缆+艏艉锚的固定方式，锚链孔位置做加厚加强处理，避免长期抛锚、带缆过程中磨损船体钢板；主甲板边缘设置连续式护舷材，采用橡胶护舷条包覆，在小型船舶靠泊时能缓冲撞击力，保护船体外壳漆面与结构。细节结构处理上，船体所有外露钢板边缘都做倒角打磨处理，避免应力集中，焊接接缝全部采用连续焊，水线以下部分做防腐涂层处理，水线以上部分采用蓝白黄三色分区涂装，既提升视觉辨识度，也方便日常巡检时识别船体吃水状态、涂层破损位置；舱室内部的电气线路全部采用穿管暗敷，舱壁预留防水接线盒，适配水上潮湿环境的用电安全要求，舱室地面采用防滑花纹钢板铺设，表面做防锈处理，避免人员行走滑倒；主甲板上预留了排水孔，排水孔设置止回阀，防止河水倒灌进入甲板区域，降雨时可快速排走甲板面积水。这款结构设计在建模过程中，所有板厚、型材规格都参考内河小型浮动设施的建造规范，主船体承重结构采用6mm船用钢板，强骨材采用不等边角钢焊接，上层舱室壁板采用3mm压型钢板，在保证结构强度的前提下尽可能控制整体自重，降低吃水深度，拓展适用的水域范围；建模时所有连接节点都做了工艺还原，比如焊接坡口预留、螺栓连接孔位对齐、护舷安装孔位预留等，可直接用于生产下料参考，也可用于水上作业方案的可视化演示、锚泊系统受力仿真分析。
