新冠患者插管操作医用防护箱结构设计

这款医用防护箱的核心应用场景，是定点收治医院发热门诊、ICU隔离病区内，为医护人员开展新冠确诊患者经口气管插管操作时，提供物理层面的气溶胶阻隔屏障。熟悉临床操作的从业者都清楚，气管插管过程中患者气道开放瞬间，会喷射出携带高浓度病毒的气溶胶，常规面屏、护目镜的防护存在面部贴合缝隙、暴露范围有限的短板，尤其是操作时医护头面部距离患者气道仅30厘米左右，暴露风险极高，这款箱体就是针对这一具体操作痛点设计的物理隔离装置。

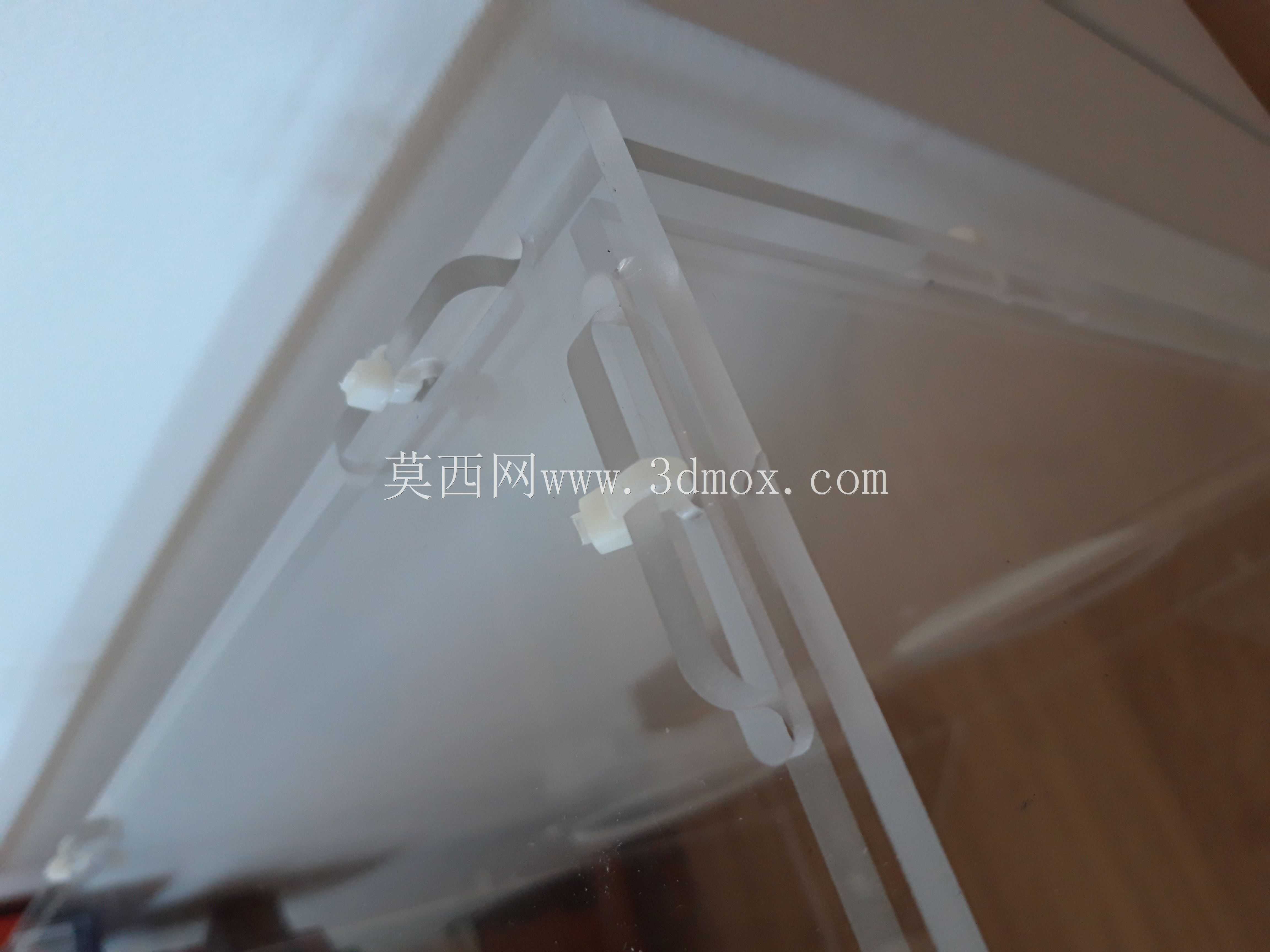

从功能特性上看，箱体采用分体拼装式结构，主体使用6毫米厚透明亚克力板或者聚碳酸酯板加工，所有拼接位置采用条带压合密封，不需要复杂的粘接或者焊接工序，加工门槛极低，普通的板材切割门店拿到加工图纸就能快速制作，完全适配疫情期间物资紧缺、产能不足的应急场景。箱体正面预留两个圆形操作孔，孔位位置经过临床操作姿态验证，对应医护人员站立操作时的手臂自然伸展高度，手臂伸入后可以完成喉镜置入、导管推送、气囊充气、固定导管等全套插管操作，不需要额外调整操作姿态，不会因为增设隔离装置改变医护的操作习惯，避免因为装置干扰提升插管失败率。箱体上部预留的开口对应患者头面部区域，操作时箱体直接覆盖在患者头胸位置，患者气道产生的气溶胶会被封闭在箱体内部，不会直接扩散到医护人员的呼吸区域，箱体内部还可以预留负压接口，连接病区中心负压系统后可以让箱内形成稳定的微负压环境，进一步降低气溶胶外泄的风险。

设计思路上完全遵循应急医疗装备的低成本、快制作、易消杀原则，没有采用复杂的注塑或者金属焊接结构，所有板材零件都是平面切割件，不需要三维曲面加工，切割完成后只需要通过预制的卡槽和条带就能完成组装，单个箱体的组装时间不超过10分钟，不需要专业工具。箱体顶部设计有倾斜顶盖，和早期的平顶板结构相比，倾斜顶盖不会遮挡医护的操作视线，同时凝结在顶盖内侧的水汽会顺着斜面流到箱体侧边，不会滴落到患者面部或者操作区域造成污染。箱体的尺寸边界经过反复适配验证，整体宽度控制在50厘米，长度控制在70厘米，高度控制在45厘米，既可以完全覆盖普通患者的头肩区域，又不会占用过多的病床空间，普通宽度的医用病床放置箱体后，两侧还能留出足够的空间放置监护仪线路、呼吸管路，不会和床旁的输液架、监护仪支架产生干涉。操作孔的直径设置为18厘米，适配不同臂围的医护人员操作，孔位边缘做圆弧钝化处理，不会刮破医护的防护服或者手术衣，避免职业暴露。

从实际使用的安装边界来看，这款箱体不需要和病床做硬连接，使用时直接放置在病床对应的患者头胸部位置即可，底部和病床床单接触的位置可以粘贴软质胶条，增加摩擦力避免操作过程中箱体移位，同时软胶条可以填补箱体和床单之间的缝隙，减少气溶胶从底部缝隙溢出的可能。使用完成后，可以直接拆解成平板状态，经过含氯消毒剂喷洒消杀后，既可以重复拼装使用，也可以作为医疗废物统一处理，不会产生过高的处置成本。针对不同场景的使用需求，结构上还预留了拓展空间，比如可以在箱体侧面预留管路通孔，供吸氧管、吸痰管、呼末二氧化碳采样管穿过，不需要在操作时额外开孔破坏箱体的密封性能；针对儿童患者或者特殊体位的手术插管场景，还可以通过调整板材的切割尺寸，快速适配不同的使用需求，不需要重新开模或者调整整体结构逻辑。

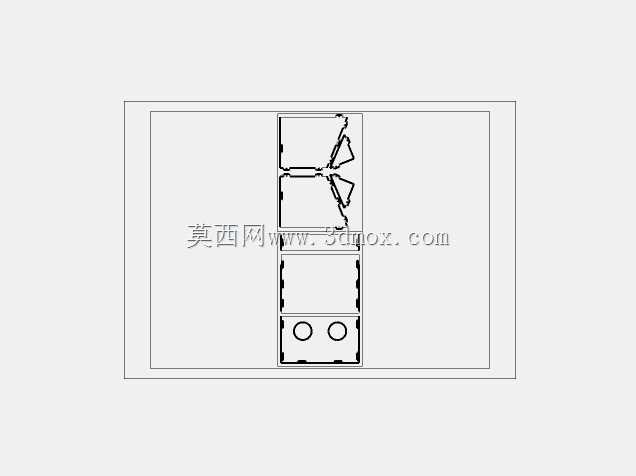

很多一线结构设计人员在做医疗应急装备设计时，容易陷入追求高精度、复杂功能的误区，实际上在呼吸道烈性传染病暴发的场景下，最可靠的装备往往是结构最简单、加工最便捷、不需要复杂维护的结构，这款防护箱的设计就完全贴合这一实际需求，没有多余的冗余结构，每一块板材的尺寸、每一个开孔的位置都对应实际临床操作的具体需求，没有为了所谓的“设计感”增加不必要的结构，既控制了制作成本，也提升了装置的可靠性，毕竟在应急场景下，任何一个复杂结构的失效，都可能导致医护人员暴露在感染风险中。从结构建模的角度来看，这款产品的所有零件都可以通过二维切割直接生产，建模时只需要精准控制每块板材的卡槽位置、开孔坐标、拼接公差，就能保证组装后的密封性和结构强度，不需要做复杂的曲面建模或者运动仿真，非常适合作为应急医疗装备的结构设计参考案例，也能为同类隔离防护装置的设计提供可落地的结构思路。
